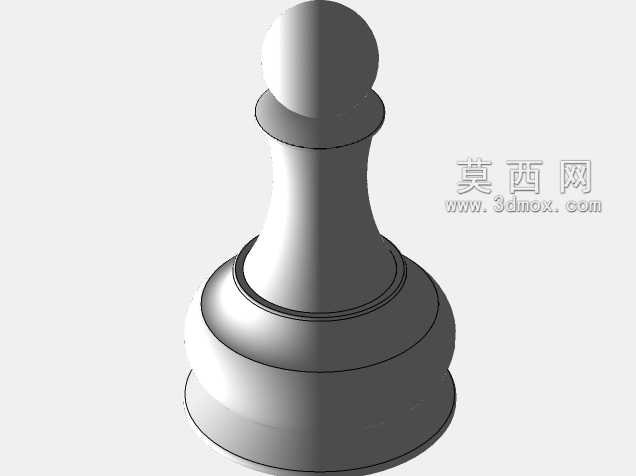

国际象棋鲍恩棋子回转体结构造型

　　该棋子属于棋牌类用具的实体构件，整体采用全回转对称结构设计，所有外轮廓母线均围绕中心轴线旋转生成，加工适配性极强，既可以通过数控车床走刀一次成型完成金属或塑料材质的切削加工，也能直接适配注塑模具的型腔抽芯结构，无需额外侧抽芯机构即可完成批量注塑生产，大幅降低量产阶段的模具开发成本与加工工序复杂度。从实际使用场景来看，这类棋子主要应用于标准国际象棋赛事配套棋具、高端收藏级棋具套装、桌面装饰摆件以及青少年棋类教学教具领域，日常使用中需要频繁被拿取、移动、归位，因此结构设计上充分考虑了握持手感与放置稳定性：底部采用三层阶梯式扩径结构，最下端接触盘面的底座直径最大，向上逐层收窄形成过渡台阶，既增大了与棋盘接触面的支撑面积，

　　降低棋子被意外碰倒的概率，也让棋子放置在棋盘上时具备足够的自重稳定性，不会因为轻微的桌面震动产生滑移。中部的握持段采用内凹的弧面过渡，曲面曲率完全贴合成年人手指指腹的自然弧度，拿取时手指与弧面的接触面积充足，不会出现硌手或者打滑的情况，长时间对弈拿取也不会产生不适感。顶部的球形端头是鲍恩兵棋的标志性识别特征，球体与下方颈部的过渡位置做了微小的圆角处理，避免尖锐棱边在使用过程中造成磕碰划伤，同时球体直径与颈部直径的比例经过反复调整，既保证了从各个观察角度都能快速识别棋子类型，也不会因为顶部球体过大导致整体重心上移影响放置稳定性。从建模逻辑来看，整个模型的构建完全遵循回转类零件的设计规范，首先绘制过中心轴线的半剖面母线，

　　母线的每一段过渡都采用相切约束，相邻曲面之间不存在尖锐的折角，所有棱边位置都根据使用需求设置了合理的圆角半径：底座与棋盘接触的底棱做了0.2mm的微小倒角，既避免加工时产生飞边毛刺，也能防止长期使用后底棱磨损出现凹凸不平的情况；各层台阶之间的过渡圆角根据位置不同设置了差异化半径，靠近握持区的圆角半径更大，提升握持舒适度，靠近底座的圆角半径偏小，保证视觉上的稳重感。在安装边界与适配性方面，该棋子的底座直径完全适配标准国际象棋棋盘的方格尺寸，放置在方格中心时，底座边缘与方格边线预留了足够的安全间隙，不会出现棋子跨格放置的情况，整体高度也符合国际棋联推荐的赛事用棋高度比例，与同套的车、马、象、后、王等棋子形成协调的高度差，

　　方便棋手快速识别棋子层级。模型的壁厚设计也充分考虑了不同材质的加工需求，若采用实心金属加工，整体重量控制在单枚15g左右，拿取时具备足够的压手感但不会过重；若采用空心注塑结构，侧壁均匀厚度设置为1.8mm，既保证了结构强度，不会因为轻微摔落出现开裂，也能控制整体重量在合适区间，避免棋子过轻易位。此外，整个外表面的曲面连续性达到G2级别，后续做表面处理时，无论是金属材质的抛光、拉丝，还是塑料材质的哑光、烤漆，都不会出现曲面棱线不顺或者光影扭曲的问题，能够满足高端收藏级棋具的外观质感要求。在结构细节上，颈部与顶部球体的衔接位置做了一圈极细的凸台结构，这个结构一方面是作为视觉上的分割线，让顶部球体与中部握持段的层次更加清晰，另一方面在注塑生产时可以作为分型面的位置，让上下模的合模线隐藏在凸台的棱边位置，后续无需额外打磨就能获得光滑的外表面，减少后处理工序的工作量。底座的下端面设计为微内凹结构，只有最外圈的环形面与棋盘接触，这样即使底座平面存在微小的加工平面度误差，也能保证棋子放置平稳，不会出现晃动摇摆的情况，同时内凹的结构可以在底部粘贴防滑绒布时预留足够的容纳空间，粘贴绒布后绒布不会突出底座底面，保证棋子放置的平整度。
