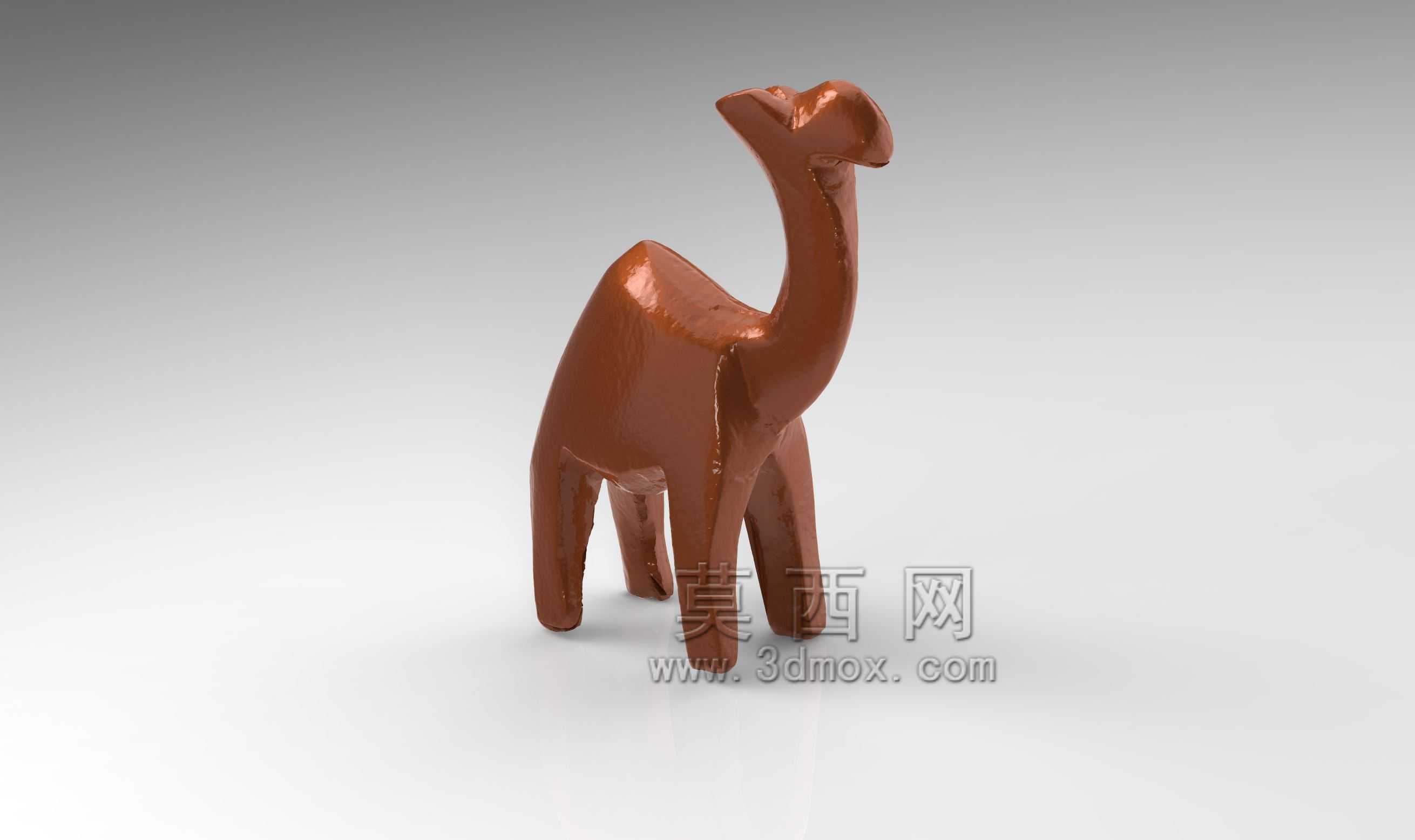

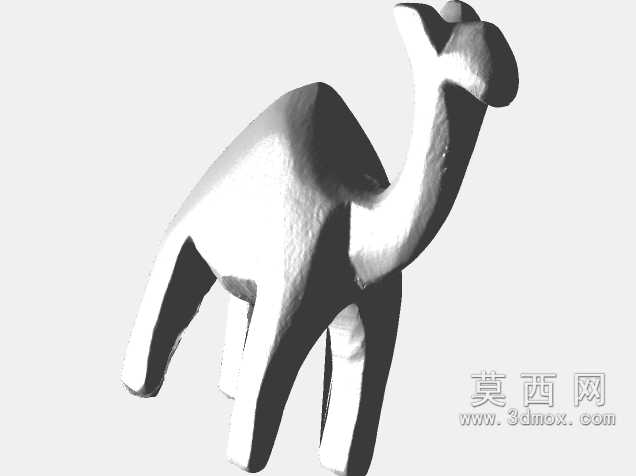

单峰骆驼艺术摆件三维造型设计

　　这款骆驼造型的三维实体，最初的设计出发点是面向桌面级FDM与光固化3D打印场景做适配，在做结构拆分之前，首先要考虑的是打印过程中的支撑添加逻辑，整个造型采用一体化曲面构建，没有做额外的拼接拆分，就是为了适配小尺寸打印设备的成型仓尺寸，整体外轮廓控制在常规桌面3D打印机120mm见方的成型边界内，不需要拆分部件就能一次打印成型，减少后期粘接打磨的工作量。从实际应用场景来看，这类动物造型的打印件，大多用在文创桌面摆件、橱窗陈列装饰、少儿科普教具这几个方向，做科普教具的时候，这个造型可以用来讲解沙漠生物的身体结构特征，曲面的弧度还原了骆驼颈部的自然弯曲姿态，驼峰的隆起比例按照真实单峰骆驼的躯体比例做了适度的艺术化简化，

　　没有保留过于细碎的毛发纹理，就是为了降低打印过程中的层纹处理难度，哪怕是0.2mm层厚的普通打印精度，也能打出顺滑的曲面过渡，不需要做额外的高光打磨就能直接做后期上色处理。在设计思路上，整个躯体的曲面构建是从侧视图的轮廓线开始放样的，先勾勒出骆驼站立姿态下的腿部支撑角度，四条腿的着地位置做了重心校核，整个模型的重心投影完全落在四条腿围成的支撑面内部，哪怕是用PLA材料打印，不需要额外增加底座配重，放置在水平桌面上也不会出现倾倒的问题，腿部的截面做了适度的加粗处理，避免打印过程中因为腿部截面过细出现层间断裂的问题，同时也提升了成品拿取过程中的结构强度，不会因为轻微的磕碰就出现腿部断裂的情况。颈部的弯曲弧度做了反复调整，

　　既还原了骆驼抬头的自然姿态，又避免了颈部向外伸出过多导致的重心偏移，颈部和躯体连接的位置做了顺滑的曲面过渡，没有出现锐角转折，一方面是减少打印支撑的用量，这个位置如果做锐角转折的话，打印的时候需要添加大量支撑，拆除支撑的时候很容易破坏表面质感，做顺滑过渡之后，只需要在驼峰下方和腹部位置添加少量树状支撑就能完成打印，支撑拆除后的痕迹非常小，简单打磨就能处理干净。从外形尺寸的边界来看，模型整体高度控制在100mm，长度控制在120mm，宽度控制在45mm，这个尺寸刚好适配大多数入门级光固化打印机的成型平台，一次排版可以同时打印6-8个相同的造型，适合小批量的文创产品制作，底部的四个着地面做了0.2mm的平面找平处理，打印的时候不需要额外加 raft 底座，直接在平台上打印就能保证底部的平整度，打印完成之后不需要做底部的铣平处理，直接就能平稳放置。在曲面细节的处理上，整个外表面没有做小于0.5mm的凹陷或者凸起细节，就是为了适配不同精度的打印设备，哪怕是精度稍差的FDM设备，也不会因为细节过小出现细节丢失或者层纹错位的问题，驼峰的表面做了轻微的弧度起伏，还原真实骆驼驼峰的质感，但又没有做过于夸张的纹理，避免积灰的问题，作为桌面摆件使用的时候，日常清洁只需要用软布擦拭就能清理干净，不会因为纹理过深积攒灰尘难以清理。腿部的内侧曲面做了向内的收窄处理，一方面是还原骆驼腿部的真实结构，另一方面是减少打印过程中的材料用量，

　　整个模型的打印填充率设置在15%的时候就有足够的结构强度，整体重量控制在30g左右，用PLA材料打印的话单个成品的材料成本非常低，适合做活动伴手礼或者文创周边产品。做结构校核的时候，特意检查了所有曲面的法向一致性，没有出现反向面或者非流形结构，导出STL文件的时候不会出现破面问题，直接导入切片软件就能生成打印路径，不需要做额外的模型修复，对于3D打印从业者来说，拿到模型之后不需要做二次调整就能直接上机打印，减少前期的模型处理时间。另外这个造型也可以适配后续的后处理工艺，不管是做PLA的喷漆上色，还是树脂打印的电镀处理，顺滑的曲面都能很好的附着涂层，不会因为曲面存在细小凹坑导致涂层堆积或者上色不均的问题，如果是做金属3D打印的话，这个造型的壁厚控制在2mm，也完全符合金属打印的壁厚要求，不需要额外调整壁厚就能直接打印金属材质的摆件，适配不同的加工工艺需求。
