台式工业气动打标设备结构设计

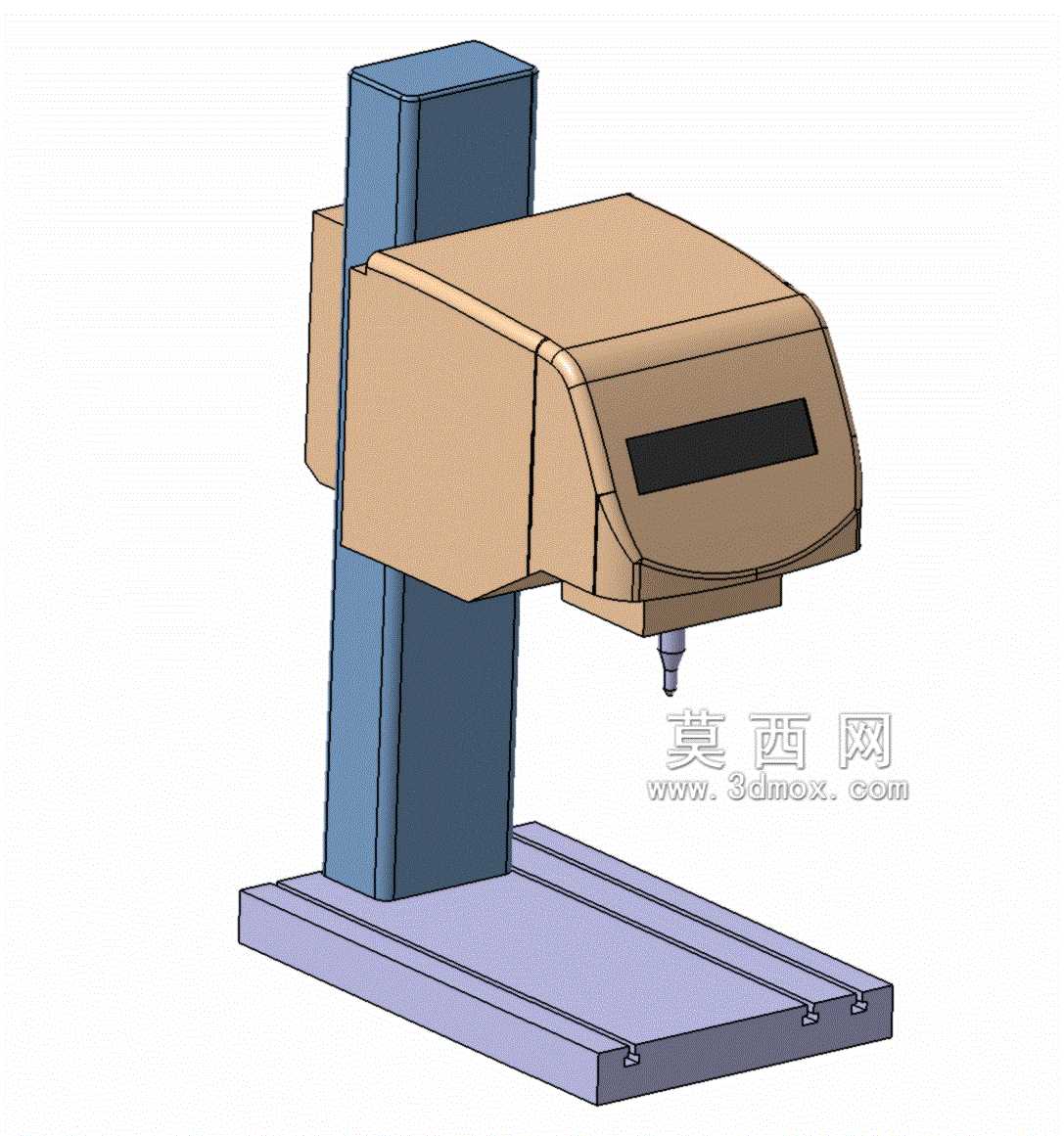

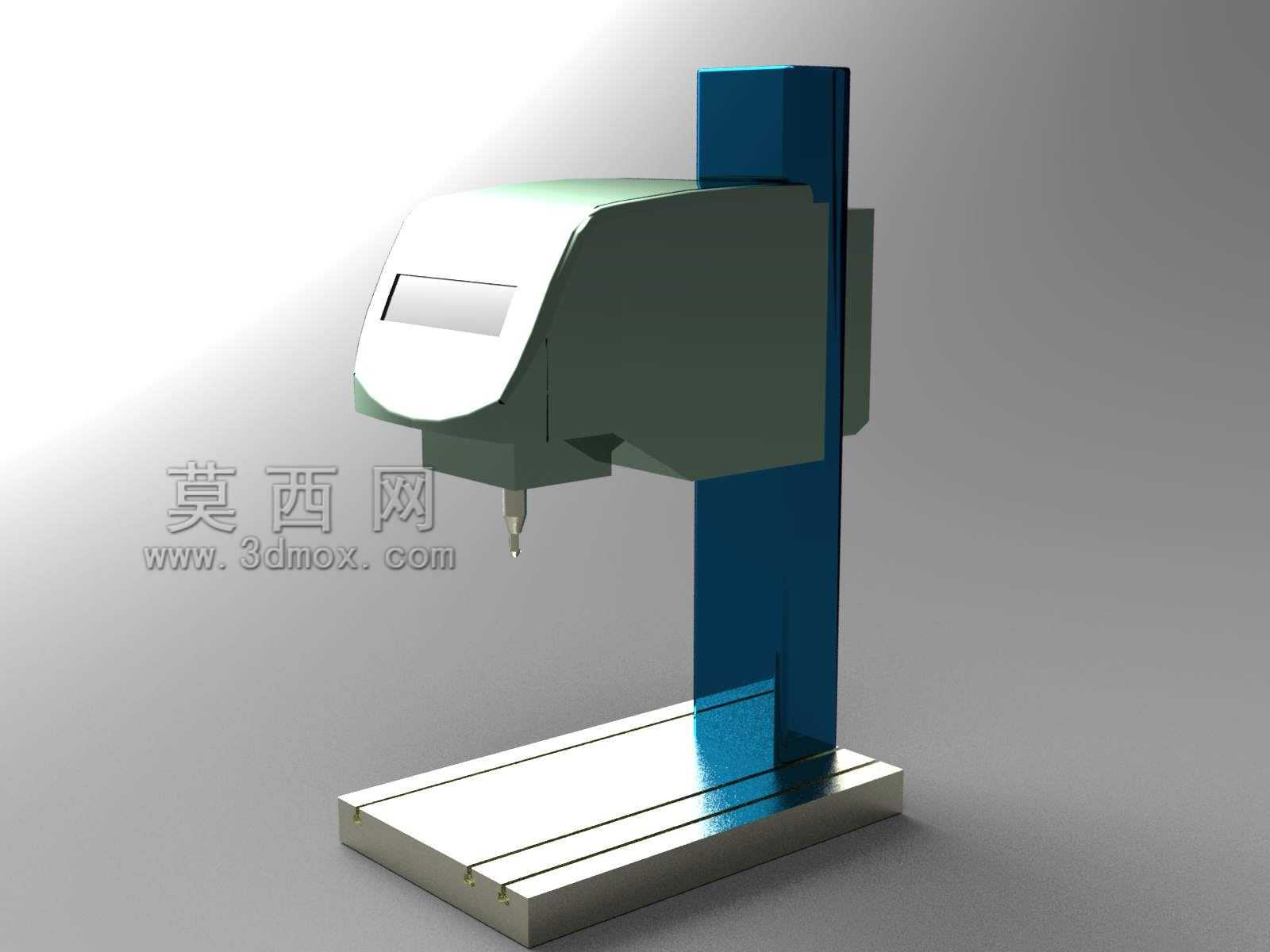

　　这款台式打标设备的结构设计，首先围绕中小规格零部件的永久性标识作业场景展开，常见于五金加工、汽配生产、仪器仪表制造的车间工序环节，用来在金属、硬质塑料工件表面刻印字符、二维码、追溯编码，满足产品全生命周期的溯源管理需求。从整机布局来看，采用立柱加悬臂的经典台式结构，底部设置带T型槽的铸铁安装平台，平台的槽道间距与槽宽适配通用工装夹具的安装螺栓规格，可直接搭配平口钳、专用定位工装完成不同外形工件的快速装夹，平台的平面度公差控制在每米0.05毫米以内，保证打标作业时工件基准面的稳定性，避免因台面翘曲导致打标深度不均、字符错位的问题。

　　立柱部分采用矩形截面的箱型结构设计，内部设置加强筋提升整体刚性，避免打标头高速往复运动时产生结构共振，立柱与底部平台通过螺栓组刚性连接，连接面经过铣削加工保证配合精度，立柱的垂直导轨安装面经过精磨处理，直线度公差满足垂直方向运动的精度要求。悬臂部分通过滑动座与立柱导轨配合，可实现垂直方向的高度调整，调整到位后通过锁紧机构完成固定，适配不同高度尺寸的工件打标需求，悬臂内部集成了X、Y两个方向的运动传动组件，传动采用同步带加直线导轨的组合，兼顾运动速度与定位精度，打标头安装在悬臂前端的Z向滑台上，可实现小行程的垂直进给，配合气动系统完成针头的高频冲击打标动作。

　　设计过程中充分考虑了设备的操作便利性，控制模块集成在悬臂前端的壳体内部，操作面板朝向操作人员一侧倾斜设置，减少操作时的视角偏差，设备的气路、电路走线全部通过立柱与悬臂的内部空腔布置，避免明线外露带来的作业安全隐患，同时也让整机外观更加整洁。整机的安装边界控制在长600毫米、宽450毫米、高700毫米范围内，不需要额外的地基固定，直接放置在车间工作台面上即可投入使用，适合小批量多品种的加工车间灵活布置，也可嵌入小型生产线的标识工序段完成在线打标作业。

　　从功能特性来看，这款设备的打标范围覆盖150毫米乘100毫米的矩形区域，可通过调整悬臂高度适配最大200毫米高度的工件，打标针头采用硬质合金材质，可在HRC60硬度以内的金属表面完成清晰刻印，打标深度可通过气动系统的压力调节实现0.1到1毫米范围的调整，满足不同材质、不同标识留存要求的作业需求。结构设计时对运动部件的防护做了针对性处理，导轨副配备防尘刮板，可阻挡加工车间的金属碎屑、粉尘进入运动副内部，延长传动部件的维护周期，设备的壳体采用钣金折弯拼接成型，拼接缝隙控制均匀，既可以保护内部的电气、传动组件，也便于后期维护时的快速拆装。

　　在设计思路上，这款设备没有追求冗余的复杂功能，而是聚焦台式打标作业的核心需求，在保证结构刚性、运动精度的前提下尽可能压缩整机的占用空间，同时兼顾操作的人机工程学要求，操作人员站在设备正前方即可完成工件装夹、参数调整、打标作业的全流程操作，不需要大幅度挪动身体位置，降低长时间作业的疲劳感。各运动轴的限位位置都设置了硬限位与软限位双重保护，避免运动超程导致的部件碰撞损坏，气动回路设置了调压阀与油雾器，保证输出气压稳定的同时对气动部件进行润滑，提升打标头的使用寿命。
