棒张紧压缩用联合针接头三维结构

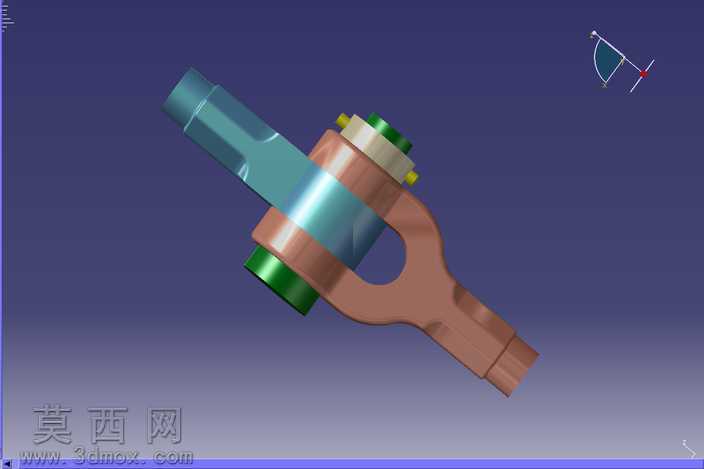

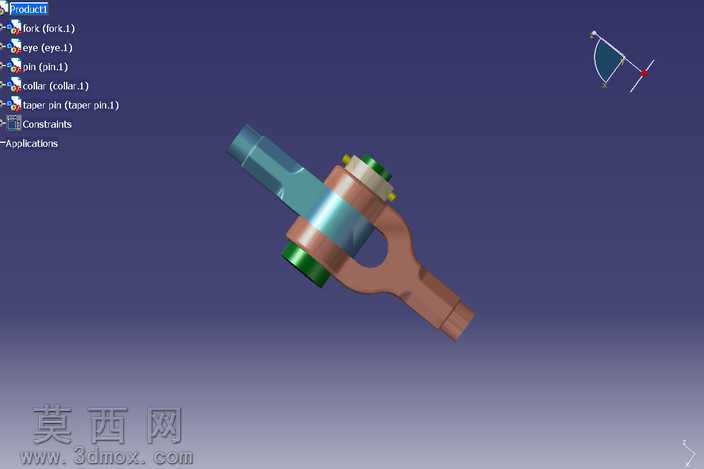

本作品为应用于棒体张紧、压缩工况的联合针接头三维模型，采用CATIA软件完成全参数化建模，建模过程严格遵循机械连接件的设计规范，先通过草图绘制各部件的截面轮廓，依次完成回转、拉伸、布尔运算等特征操作，精准还原接头各部分的几何形态。模型整体包含叉形连接主体、轴向插接轴体、端部密封衬套、定位紧固销等多个组成部件，各部件间的装配约束完全按照实际装配逻辑设置，同轴度、配合间隙均符合五金连接件的通用公差要求，可直接用于装配干涉校验与运动模拟。渲染阶段针对不同部件的材质特性分别赋予对应材质：叉形主体采用铜合金材质，调整金属粗糙度与反射参数，还原铜质零件的哑光金属质感与表面色泽；插接轴体赋予调质钢材质，表现出钢制零件经过机加工后的光滑金属表面效果；端部衬套设置为工程塑料材质，添加轻微的漫反射效果体现非金属材质的视觉特征；紧固销等小型零件采用不锈钢材质参数，突出小五金件的亮面金属质感。结构设计上，叉形主体的U型开口结构可实现与配套部件的铰接联动，满足转向调节的功能需求，轴向贯穿的轴体用于对接外部管路或棒体，两端的衬套起到密封与耐磨的作用，侧面的定位销用于锁定轴体的轴向位置，防止工作过程中出现松脱移位，整体结构紧凑，受力路径清晰，能够同时承受张紧拉力与压缩压力，适配多类需要张紧、压缩调节的机械装配场景。建模过程中对所有棱角位置做了符合实际加工要求的倒角处理，避免出现应力集中的尖锐结构，各连接部位的过渡曲面做了连续性优化，保证模型在工程出图、3D打印、虚拟装配等场景下均可正常使用，无需额外修复几何错误。
