两针5A电源插头三维结构设计作品

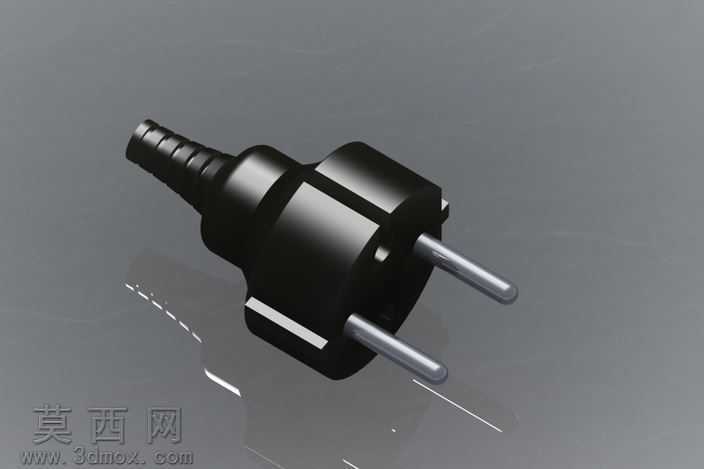

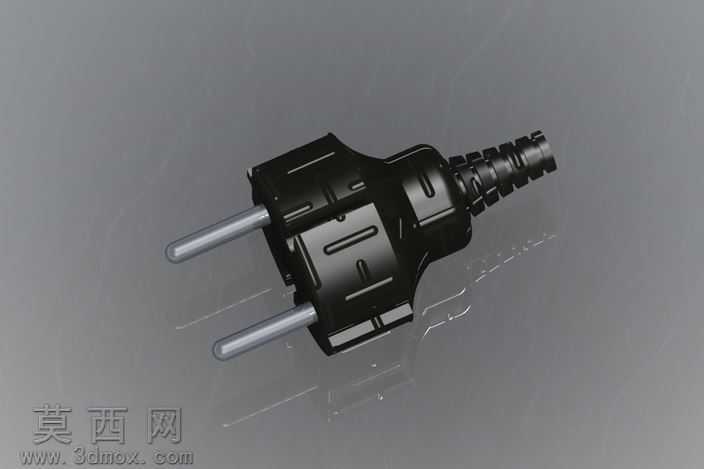

本作品为两针5A规格电源插头的三维建模设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先依据民用小功率电源插头的通用尺寸规范，拆分插脚、绝缘主体、线缆尾套三个核心功能模块进行分步建模。插脚部分采用拉伸凸台结合端部圆角过渡指令完成，严格匹配5A额定电流对应的铜件截面尺寸，保证导电结构的载流冗余设计；绝缘主体部分通过多步曲面放样与实体切除组合操作，还原插头外壳的防滑凹槽、分型线结构，同时在内部预留插脚固定卡槽与线缆压接腔的装配空间，所有壁厚参数均符合电工绝缘件的安全设计要求；线缆尾套部分采用可变截面扫描指令，构建出多道环形防弯折褶皱结构，模拟实际产品尾部的耐弯折防护设计，可有效降低线缆连接处的疲劳断裂风险。材质渲染阶段针对不同部件匹配对应材质属性，插脚部分赋予抛光铜合金材质，调整金属反射参数还原导电件的金属光泽与轻微磨砂质感；绝缘外壳与尾套部分赋予黑色阻燃ABS塑料材质，添加细微的颗粒纹理与哑光反射参数，还原电工塑料件的真实触感表现；整体场景搭建采用灰色哑光背景板，添加柔和的区域光与环境反射，多角度呈现插头的外观细节与结构特征。设计过程中重点考量了产品的实际装配逻辑，插脚与外壳的配合公差、尾套与线缆的抱紧结构均按照实际注塑生产的装配要求进行参数设定，既保证三维模型的外观还原度，也兼顾结构的合理性，可用于电器配件结构展示、电工产品教学演示、小功率供电配件的方案参考等场景，模型各部件可独立拆分编辑，方便后续进行结构调整与工程图导出。
