四层螺旋式旋转楼梯结构设计方案

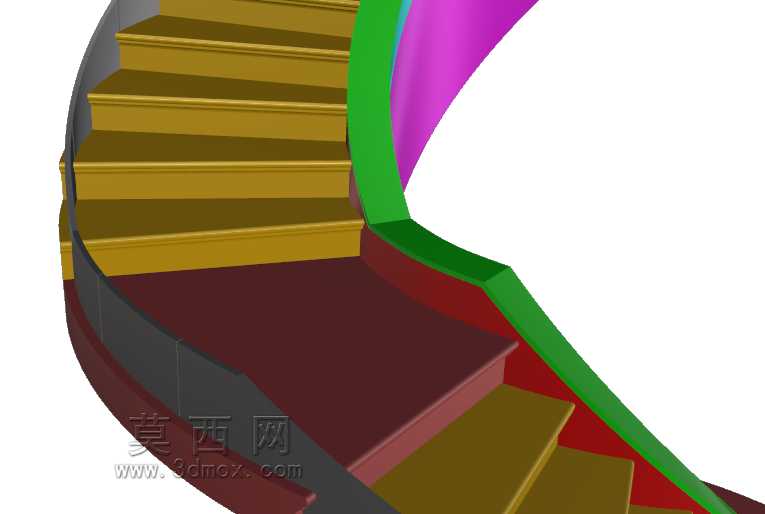

　　在多层商业空间、复式公共建筑以及loft业态的竖向交通设计中，螺旋楼梯凭借占地小、造型流畅的特性，一直是兼顾通行功能与空间视觉效果的优选构件，本次呈现的四层螺旋梯结构，针对四层通高空间的竖向通行需求完成全参数化结构设计，可直接适配层高均匀的多层建筑内部竖向交通场景。从实际使用场景来看，这类螺旋梯常应用于中庭挑空区域、小型商业空间的竖向衔接、独栋建筑的附属通行通道，相比直跑楼梯能够节省近60%的平面投影面积，同时流畅的弧形曲面能够成为空间内的视觉焦点，弱化硬质结构的突兀感。设计过程中首先确定了中心支撑结构的受力逻辑，所有梯段踏步以中心竖向支撑柱为受力核心，踏步板从中心柱向外悬挑延伸，外侧设置连续的弧形侧边围护结构，

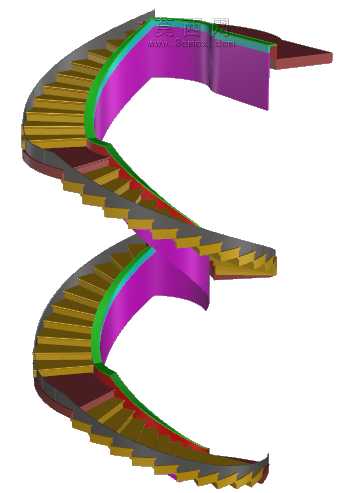

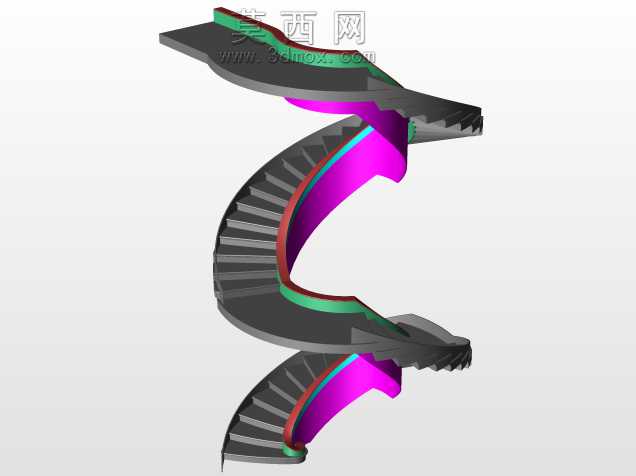

　　同时搭配不同色彩的饰面分区来区分梯段的通行边界与装饰区域，其中踏步踏面采用深灰色防滑饰面，侧边围护结构采用紫、绿、红多色分层设计，既能够在视觉上引导通行方向，也能在安装过程中快速区分不同梯段的拼装构件，降低现场施工的对位难度。从结构功能特性来看，该梯段整体为连续螺旋上升形态，每一层的梯段旋转角度经过精准计算，确保四层梯段衔接处无高差错位，踏步的踏面宽度从中心柱向外逐渐递增，满足人体工程学的通行要求，通行时靠近中心柱一侧步幅较小，外侧步幅充足，能够同时满足单人快速通行与双人侧身错行的使用需求。设计阶段充分考虑了安装边界的适配性，整体梯段的平面投影为标准圆形，安装时仅需在底层地面固定中心柱的基础预埋件，

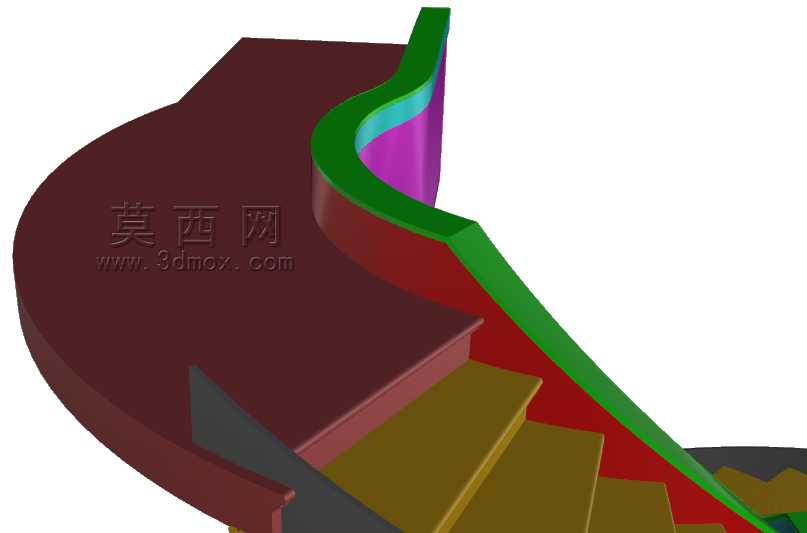

　　同时在每层楼板位置设置梯段与建筑结构的连接固定点，无需额外占用大面积的墙体支撑结构，对原有建筑结构的荷载要求较低，适配大部分框架结构的多层建筑。梯段的侧边围护结构采用一体化弧形成型设计，既作为安全防护构件，也承担了部分梯段的结构加强作用，能够抵消螺旋梯段通行时产生的侧向扭力，提升整体结构的稳定性。在细节处理上，每一级踏步的踢面与踏面衔接处做了圆弧过渡处理，避免直角结构积灰同时降低磕碰风险，梯段的起始与终止位置都设置了水平过渡平台，与楼层地面平顺衔接，避免通行时出现高差绊倒的风险。从建模逻辑来看，整个模型采用参数化驱动的方式搭建，先确定中心柱的轴线与每层的层高参数，再通过螺旋线生成梯段的走向路径，沿路径阵列排布踏步构件，

　　最后生成侧边的围护曲面与饰面分区，所有构件的拼接位置都预留了安装公差，能够适配现场施工时的微小尺寸偏差，同时构件拆分逻辑符合预制构件的生产要求，可拆分为中心柱段、踏步单元、侧边围护段三个部分进行工厂预制，现场仅需通过螺栓拼接即可完成安装，大幅缩短现场施工周期。针对不同的装修需求，该结构的饰面参数可灵活调整，在不改变核心受力结构的前提下，可更换踏步材质、调整围护结构的色彩与饰面形式，适配不同风格的空间装修需求，无论是工业风的裸露金属质感，还是轻奢风的饰面搭配，都可以通过调整构件表层参数实现，无需改动核心结构尺寸。在受力校核层面，设计时充分考虑了公共空间的通行荷载要求，每平米踏步区域的荷载取值符合民用建筑竖向交通构件的荷载标准，中心柱的基础预埋件尺寸经过受力验算，能够承担整个梯段的竖向荷载与通行时产生的动载荷，同时每层的连接点能够将梯段的侧向力传递到建筑主体结构上，避免梯段出现晃动。
