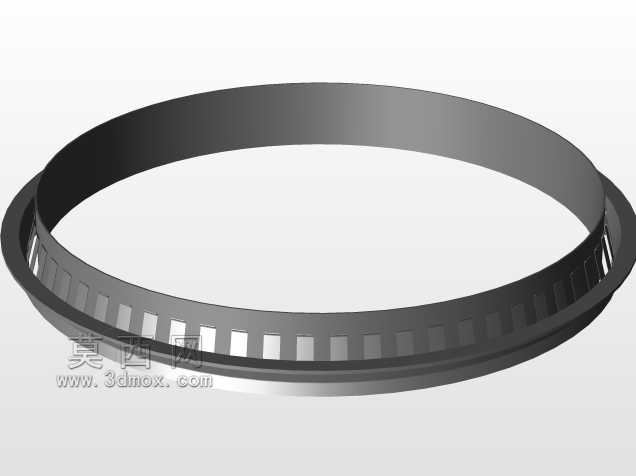

环形承力尾撑结构三维设计

　　在航空航天、重型动力装备以及大型回转类设备的装配与运行场景中，尾撑构件是承担尾部载荷传递、维持结构同轴度、抵消运行振动偏移的核心支撑部件，本次设计的环形尾撑结构，正是针对大直径回转类部件的尾部支撑需求开发，区别于传统的辐条式、支座式尾撑，该结构采用整体环形闭合构型，能够在360度圆周方向均匀分散传递径向与轴向载荷，避免局部应力集中导致的结构变形或疲劳失效。从实际工况适配角度来看，这类环形尾撑常应用于航空发动机尾部机匣连接、大型风电机组主轴尾部定位、盾构机回转支承尾部限位等场景，在这些场景中，尾撑不仅要承担设备运行过程中产生的径向跳动载荷，还要抵消部分轴向窜动的冲击力，同时需要为周边的管路、线缆铺设预留足够的环形安装空间，

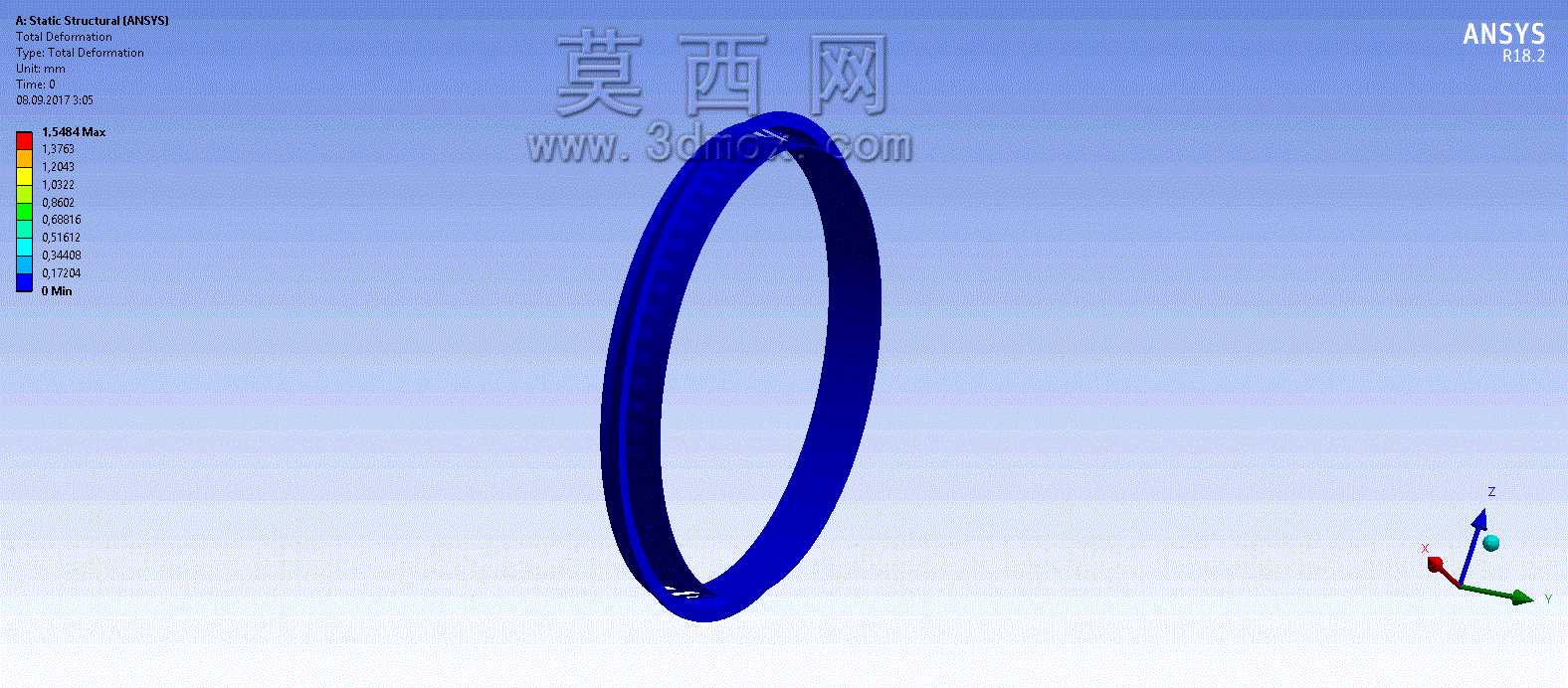

　　传统的分体式支撑结构往往需要多组支座配合安装，不仅装配同轴度难以保证，在长期交变载荷作用下还容易出现连接螺栓松动、支座偏移的问题，而整体环形尾撑通过一次装夹加工成型，能够从根源上降低装配误差带来的运行风险。在结构设计思路上，该尾撑采用等截面环形梁构型，截面轮廓经过有限元受力迭代优化，从应力云图的分布结果可以看到，结构最大应力出现在环形截面的内侧过渡区域，设计时针对该区域做了圆角过渡处理，避免应力突变，同时环形主体的壁厚经过多轮载荷校核，在满足额定载荷下形变余量要求的前提下，尽可能控制结构整体重量，降低设备尾部的附加载荷。从安装边界来看，该环形尾撑的内外径尺寸根据适配的回转部件直径确定，

　　安装时通过环形端面上均布的连接孔与相邻机匣或支座结构连接，安装过程中需要保证尾撑的中心轴线与回转部件的主轴轴线同轴度误差控制在允许范围内，否则会导致回转部件运行过程中出现偏磨，大幅缩短部件使用寿命。不同于普通的环形法兰结构，该尾撑的截面采用了非对称的加厚设计，在主要承力的一侧适当增加壁厚，非承力侧在保证结构刚度的前提下做了轻量化处理，这种设计既能够满足核心承力区域的强度要求，又不会造成材料的冗余浪费。在实际使用过程中，该尾撑结构还能够配合密封组件实现尾部腔体的密封功能，环形结构的内侧可以安装密封圈、防尘圈等密封元件，阻挡外界粉尘、水汽进入设备内部的腔体，保护内部的轴承、传动部件不受外界杂质侵蚀。从受力特性来看，

　　闭合环形结构的固有频率经过调校，能够避开设备运行时的常见振动频率区间，避免运行过程中出现共振问题，这一点对于高速回转类设备尤为重要，一旦支撑结构与回转部件产生共振，会快速导致结构疲劳开裂，引发严重的设备故障。设计过程中还考虑了加工工艺性，整个环形构件可以采用铸造成型后精加工的工艺路线，也可以采用锻压环坯后车削加工的方式生产，两种工艺路线都能够实现批量生产，加工过程中需要重点保证两端面的平面度以及内外圆的圆柱度，确保安装后连接面能够紧密贴合，不会出现局部间隙导致的受力不均。在装配环节，该尾撑不需要复杂的调整工装，依靠环形端面的定位止口就能够实现快速定位，大幅降低现场装配的难度，减少装配工时。对于设备运维来说，整体式环形尾撑的故障点远少于分体式多支座结构，日常巡检只需要检查连接螺栓的预紧力以及结构表面是否出现疲劳裂纹即可，不需要反复调整多个支座的同轴度，能够大幅降低后期运维的工作量。在不同的应用场景中，该尾撑结构可以根据实际载荷大小调整材质，普通工况下可以采用优质碳素结构钢制作，有防腐要求的场景可以采用不锈钢材质，有轻量化要求的航空类场景还可以采用高强度铝合金或者复合材料制作，结构本身的构型不需要做大幅改动就能够适配不同材质的加工要求，具备较强的场景适配性。
