异形带分流筋腔体结构零件设计

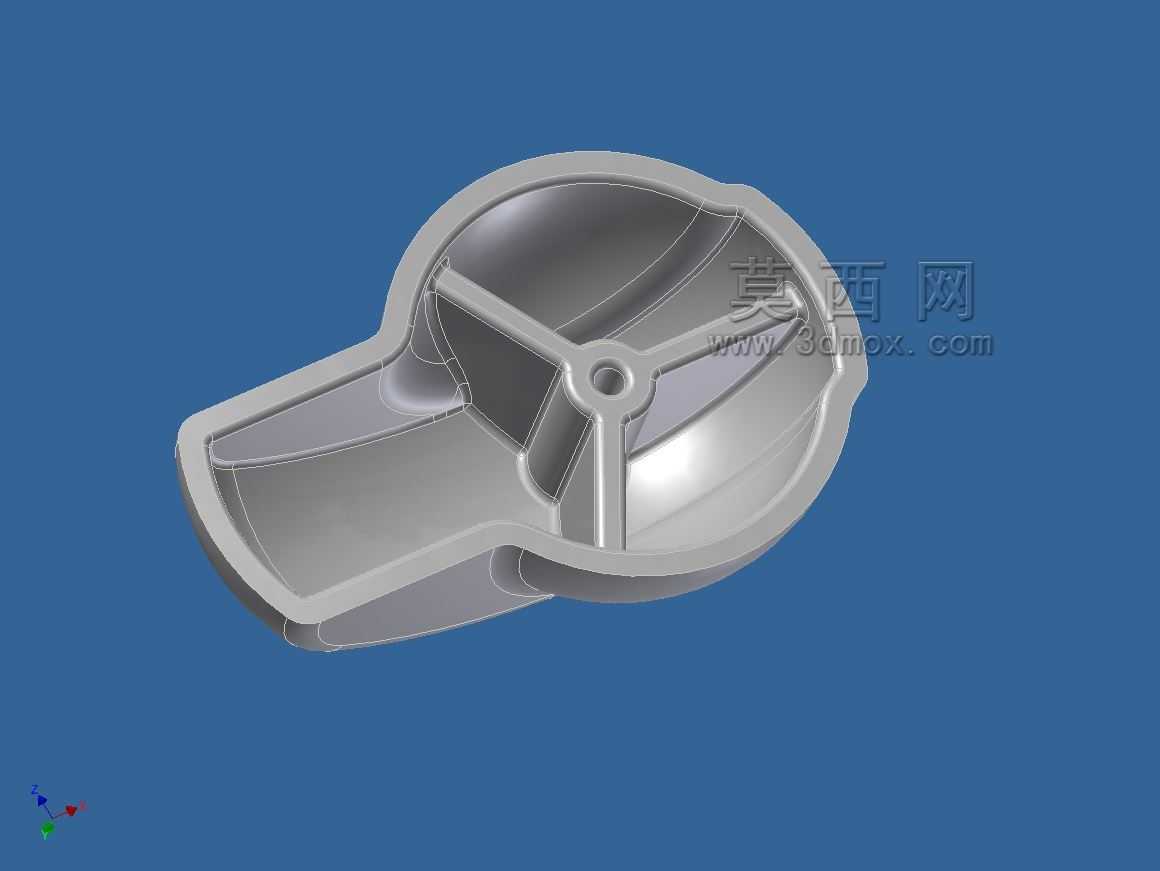

　　这类带中心分流筋的异形腔体结构，常见于流体输送系统的转向导流段，也可作为小型动力设备的端盖承力构件，实际工况中需要同时兼顾介质导流效率与结构承载能力，避免流体在腔体内形成紊流造成压损，同时要承受介质脉动带来的交变载荷。从结构细节来看，腔体整体采用流线型过渡设计，入口段为平直扁状通道，与圆形主腔体平滑衔接，没有突兀的直角转折，能最大程度降低流体经过时的局部阻力，减少介质在转角处的滞留堆积。中心位置设置的三向分流筋，交汇于中心带安装孔的凸台处，三根筋条分别对应腔体不同的内壁位置，一方面可以将进入腔体的介质均匀分流到各个出口方向，避免单方向流量过大造成的偏流问题，另一方面筋条直接连接腔体侧壁与中心安装凸台，

　　相当于在腔体内部增加了加强支撑结构，能有效提升腔体整体的刚性，降低腔体在承压状态下的形变量，避免薄壁位置出现应力集中导致的开裂问题。中心凸台处的安装孔为通孔设计，孔位周边做了小凸台加厚处理，安装时可以通过该孔位穿设紧固件，将整个腔体零件与相邻的管路段或者设备主体进行固定，凸台高出筋条平面的尺寸经过匹配设计，既保证紧固件锁紧时有足够的接触面积，又不会凸入流道内部干扰介质流动。腔体的边缘位置做了外翻的法兰边结构，法兰边的厚度略大于腔体侧壁厚度，安装时可以在法兰边处加装密封垫片，通过周边的紧固件压紧实现端面密封，避免介质从连接位置泄漏，法兰边的轮廓完全跟随腔体的异形外形走势，没有多余的外伸结构，能最大程度压缩零件的整体安装占用空间。

　　在设计这类零件时，首先要根据实际工况的介质流量、流速参数确定流道的通流截面面积，平直入口段的截面尺寸要匹配上游管路的通径，圆形主腔体的直径要满足介质扩容或者转向的空间需求，分流筋的厚度不能过厚，否则会占用过多流道空间造成通流面积不足，也不能过薄，否则无法起到足够的加强与导流作用，筋条与腔体内壁的衔接位置全部采用大圆角过渡，既可以减少流体经过时的阻力，也能避免铸造或者注塑成型时出现应力集中，同时减少成型过程中冷隔、缩孔等缺陷的产生。安装边界方面，零件的整体外轮廓没有尖锐外凸结构，所有转角位置都做了圆弧处理，安装时需要预留的空间刚好匹配零件的最大外轮廓尺寸，中心安装孔的位置度公差需要严格控制，保证装配后与相邻部件的同轴度符合要求，

　　法兰边的端面平面度需要满足密封要求，避免安装后出现密封面间隙导致的泄漏问题。这类零件通常采用铸造成型工艺批量生产，建模时需要提前预留拔模斜度，内壁与外壁的拔模方向要保持一致，分流筋的位置也要顺着拔模方向设置，避免出现倒扣结构增加模具的复杂度，成型后只需要对法兰密封面和中心安装孔进行少量机加工即可满足装配精度要求，能有效控制批量生产的加工成本。实际应用中，这类结构如果用于气动系统，需要保证腔体内壁的粗糙度符合要求，减少压缩空气流动时的阻力损失，如果用于低压液体输送，需要重点校核腔体侧壁与分流筋的承压能力，保证在额定工作压力下不会出现变形或者破损。
