多工位料斗式物料分送支撑机构

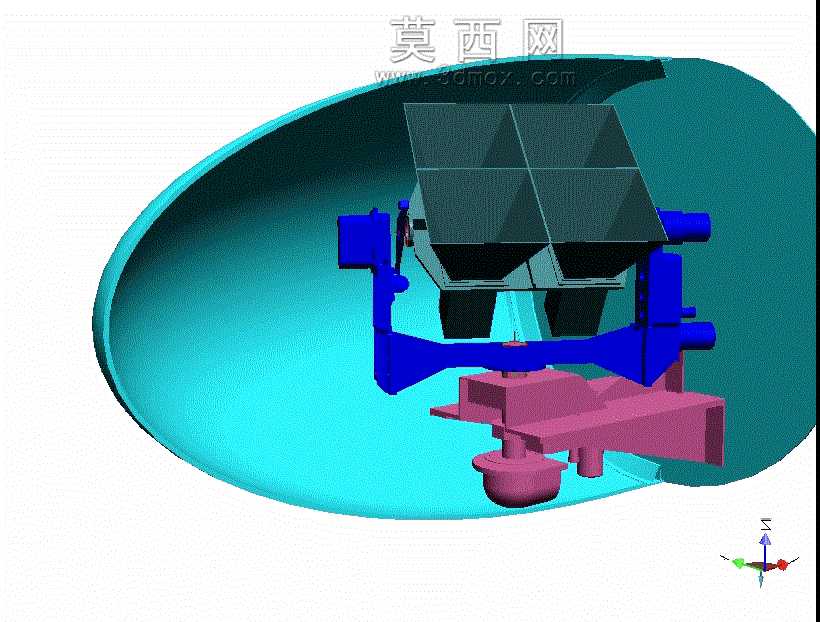

　　这套多工位料斗式物料分送支撑机构，主要面向散料定量分装、多工位同步送料的生产场景，常见于小型食品加工分装线、五金小零件分拣工位、农业种籽定量包装工序的前段送料环节，可适配颗粒状、小块状固态物料的均匀分送作业，替代传统单料斗反复投料的低效作业模式。从结构布局来看，上部采用四格一体式料斗仓设计，单格仓体做了向内收窄的溜料斜面，避免物料在仓内角位堆积架桥，料斗侧壁预留了传感器安装位，可后续加装料位检测元件实现缺料预警，料斗整体通过两侧的蓝色铸钢支撑臂与下部承载基座连接，支撑臂上设计了多组铰接安装孔，可根据实际物料下落高度调整料斗的倾斜角度，适配不同流动性物料的溜料速度需求。下部的粉色承载基座采用分体式组装结构，中间设置的带法兰回转支撑座，

　　可带动上部料斗组件做小角度水平回转，满足多工位轮换接料的使用需求，基座底部预留了四个地脚安装孔，可直接固定在生产线的型材架或者混凝土安装平台上，安装边界的孔位间距按照通用工业铝型材的标准槽距设计，不需要额外加工转接板即可完成快速装配。设计过程中优先考虑了不同物料的适配性，料斗内壁的倾斜角度设置为55度，既可以保证流动性较好的塑料粒子、粮食种籽能够依靠自重顺畅下落，也能避免流动性稍差的粉碎料、小五金件在仓内滞留，支撑臂的截面采用箱型焊接结构，在控制整体重量的前提下保证足够的结构刚度，即使料斗满载四格总重量达到80kg时，支撑臂的形变量也能控制在0.2mm以内，不会出现料斗偏移导致的物料撒漏问题。

　　回转支撑部位采用了自润滑铜套配合推力轴承的组合结构，不需要频繁加注润滑脂即可保证长时间回转顺畅，回转角度通过基座侧面的限位螺栓进行硬限位，可根据接料工位的数量调整回转行程，避免超程碰撞周边设备。在实际安装调试时，需要注意料斗出料口与下方接料工位的垂直间距保持在150-200mm之间，间距过小会影响接料容器的取放，间距过大则容易导致物料下落过程中飞溅，支撑臂的角度调整完成后需要将铰接孔位的锁紧螺栓按照对角顺序拧紧，拧紧力矩控制在45N·m即可，避免单颗螺栓受力过大导致螺纹滑牙。整套机构的外部没有突出的尖锐棱角，所有焊接部位都做了倒角打磨处理，日常清洁维护时可以直接用压缩空气吹扫料斗内部残留物料，不需要拆卸整体结构，

　　基座下部预留的走线槽可以将料位传感器、回转驱动的线缆统一收纳，避免生产过程中线缆被物料剐蹭破损。针对有计量需求的使用场景，还可以在料斗每个出料口位置加装气动闸门，配合称重模块实现定量送料，支撑臂上预留的气缸安装位可以直接适配标准缸径的小型笔形气缸，不需要额外设计转接支架。
