杜卡迪摩托车后轮轴专用套接工具

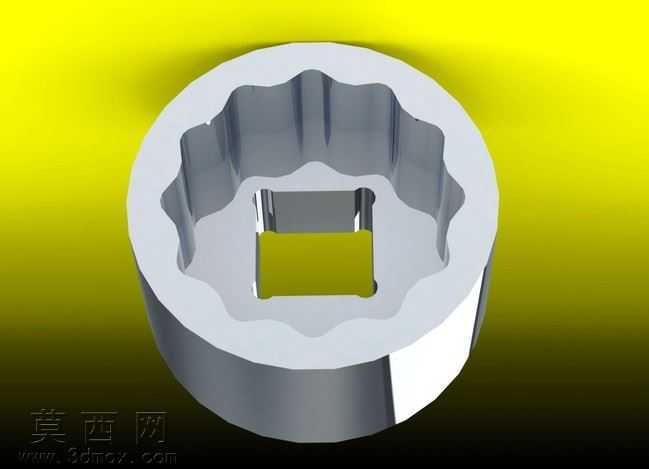

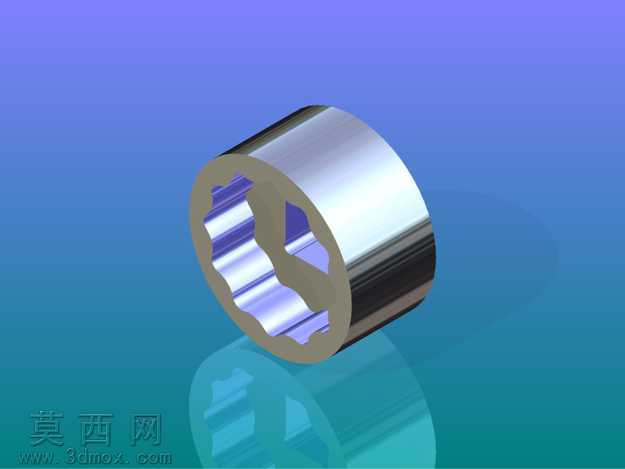

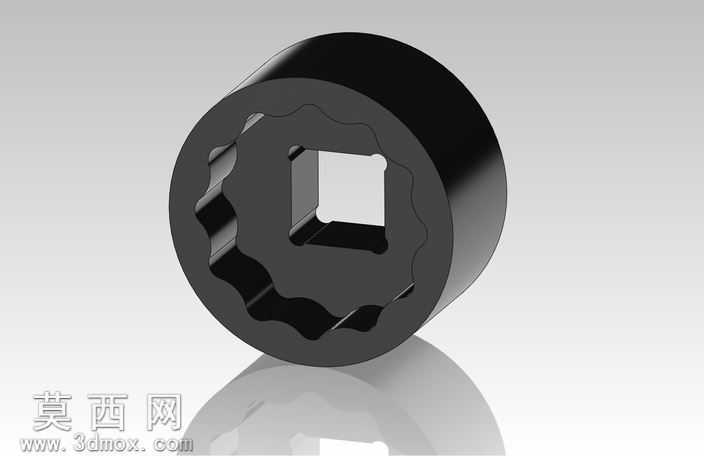

本作品为适配杜卡迪摩托车后轮轴拆装需求设计的专用套接工具，整体采用三维参数化建模方式完成全结构构建，建模过程中严格遵循工具实际使用的力学要求与尺寸适配标准，首先以同轴圆柱为基础基体，确定工具整体的外径、轴向厚度尺寸，保证工具握持与施力的基础结构强度。模型外圆面做了光滑过渡的圆角处理，避免使用过程中尖锐边缘划伤操作人员或磕碰摩托车漆面，外表面赋予哑光黑色金属材质，模拟工业级铬钒钢工具的表面喷砂氧化处理效果，材质参数调整为低反光度、高粗糙度的金属质感，还原实物工具的哑光耐磨外观。工具的核心工作结构分为两端，一端为适配3/4英寸方驱扳手的方形传动孔，方孔的四个内角做了微小的应力释放圆角处理，避免方驱施力时边角处出现应力集中导致工具开裂，方孔的尺寸公差严格按照手动套筒的行业标准设定，保证与标准方驱扳手的配合间隙合理，既不会出现旷量晃动也不会出现卡滞无法装配的问题。另一端为适配杜卡迪后轮轴特殊花型轮廓的异形啮合孔，该轮廓完全匹配后轮轴锁紧螺母的外齿形，建模时通过样条曲线精准拟合每一个齿的弧度与齿距，保证啮合时每个齿面都能均匀受力，避免拆装过程中出现滑牙损伤螺母的问题，异形孔与中部方驱孔保持严格的同轴度，确保施力时扭矩传递均匀无偏载。模型渲染阶段采用影棚级柔光布光，在工具下方添加了柔和的反射地面，模拟实物放置在工作台面的展示效果，通过多角度光源突出工具内外轮廓的结构细节，让齿形、方孔、外圆的结构层次清晰可见。设计过程中充分考虑了工具的实际使用场景，整体轴向厚度控制在合理范围，既保证足够的结构强度承受大扭矩拆装的受力，又不会因为厚度过大导致在摩托车后轮的狭小空间内无法操作，所有棱边都做了去毛刺处理的结构设计，符合手动工具的安全设计规范，整体模型结构完整无破面，各特征参数可编辑，能够直接用于后续的工程图导出、加工工艺编制或者3D打印样件验证。
