硬质合金刀头直柄麻花钻三维设计作品

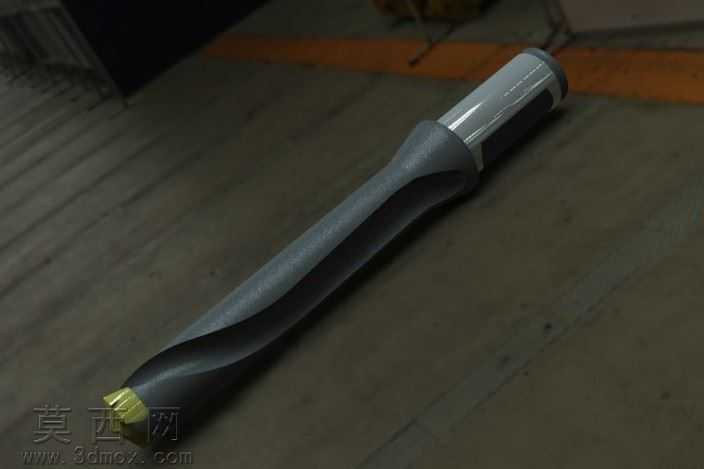

本作品为直柄硬质合金麻花钻的三维建模设计成果，建模阶段以实际工业用钻头的测绘尺寸为基准，在三维建模软件中采用参数化草图绘制结合特征拉伸、旋转切除的方式完成主体结构搭建。首先绘制钻柄部分的圆形截面草图，通过拉伸特征生成等直径的圆柱直柄结构，保证钻柄的圆柱度公差符合装夹要求，为后续与钻夹头的适配提供准确的结构基础。随后针对钻身部分的螺旋排屑槽结构，采用螺旋线作为扫描路径，绘制符合麻花钻槽型截面的轮廓草图，通过扫描切除特征生成两条对称分布的螺旋排屑槽，建模过程中严格控制螺旋角的角度参数，确保排屑槽的导程与实际加工需求匹配，保证切削过程中切屑能够顺畅排出，避免切屑堵塞影响钻孔作业效率。针对钻尖部分的切削结构，采用多基准面定位的方式绘制主切削刃、横刃的轮廓线，通过拉伸切除与倒角特征组合，加工出符合标准钻尖角度的切削刃结构，同时对硬质合金刀头与钻身的衔接部位做了贴合面的精准建模，保证刀头嵌合结构的过盈配合尺寸准确，还原了实际钻头硬质合金刀头焊接装配的结构形态。材质与渲染阶段，针对钻身的高速钢基体部分，赋予了哑光深灰金属材质，调整材质的粗糙度参数模拟高速钢经表面氧化处理后的质感，针对钻尖的硬质合金刀头部分，赋予了亮金色金属材质，调高材质的反光度与金属度参数，还原硬质合金材料的金属光泽，针对钻柄部分的夹持段，赋予了半哑光的银灰色金属材质，模拟钻柄经精磨加工后的表面质感。场景渲染时采用了柔和的工业环境光搭配局部补光，调整光线的入射角度突出钻头螺旋槽的结构线条与切削刃的轮廓细节，地面采用哑光深灰色水泥质感材质，模拟车间加工场景的环境氛围，通过调整景深参数将视觉焦点集中在钻尖切削部位，突出钻头的核心功能结构。设计过程中充分考量了钻头的实际使用场景，在结构建模时还原了钻芯厚度从钻尖向钻柄逐渐递增的锥度结构，保证钻头的整体刚性，避免钻孔作业时钻身发生弯曲变形，同时对排屑槽的表面做了光滑过渡处理，减少建模过程中产生的尖锐棱角，还原实际钻头经磨削加工后的光滑槽面形态，整体模型的结构比例、细节特征均与实物保持一致，可用于五金工具展示、加工工艺演示、机械教学素材等多种场景。
