手摇曲柄式八音音乐盒结构设计

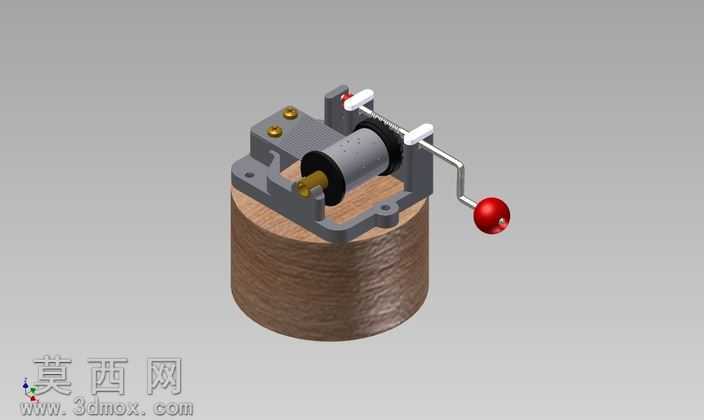

本作品为手摇驱动式八音音乐盒三维设计，整体采用分层式结构布局，底部为圆柱形实木质感基座，上部集成完整的机械发音与驱动模块。建模阶段采用参数化设计思路，先完成核心音筒、音簧组件的尺寸定位，再依次搭建支撑基座、传动曲柄、限位结构等附属部件，确保各运动部件之间的装配间隙符合实际物理运行要求，避免出现运动干涉问题。材质渲染方面，底部基座采用胡桃木纹理材质，调整表面粗糙度参数还原实木温润的哑光质感；上部金属结构区分不同材质表现，支撑底座采用灰色铸铁材质，添加细微的颗粒质感还原金属铸造的表面肌理，传动曲柄、固定螺丝采用亮面镀铬金属材质，端部摇柄采用高饱和度红色哑光塑胶材质，通过材质差异清晰区分不同功能部件，提升模型的视觉辨识度。结构设计上，核心发音组件为带凸点的音筒与对应排布的音簧，手摇曲柄通过转轴带动音筒转动，音筒表面的凸点依次拨动对应长度的音簧振动发出不同音阶，形成预设的音乐旋律；支撑结构上设置两处带白色陶瓷质感衬套的固定座，为转动的音筒转轴提供稳定的转动支撑，减少转动过程中的径向晃动；侧边设置红色触发限位件，可控制音筒的转动启停，实现播放状态的切换。整体建模过程严格遵循机械装配逻辑，所有部件均保留可编辑的参数化特征，可根据需求调整音筒凸点排布来更换演奏曲目，也可调整外观尺寸适配不同的文创产品设计需求，渲染阶段采用柔和的侧上方打光，突出金属部件的光泽层次与木质基座的纹理细节，完整还原实体手摇音乐盒的质感与结构特征，清晰展示这类小型机械文创产品的内部传动与发音逻辑。
