便携折叠式双筒望远镜外观结构设计

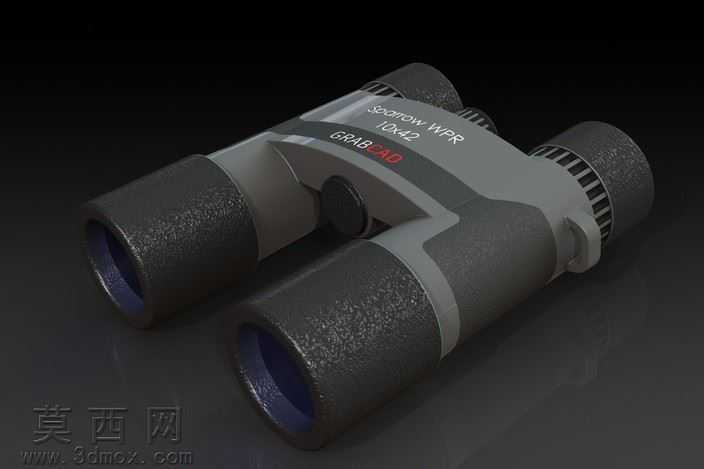

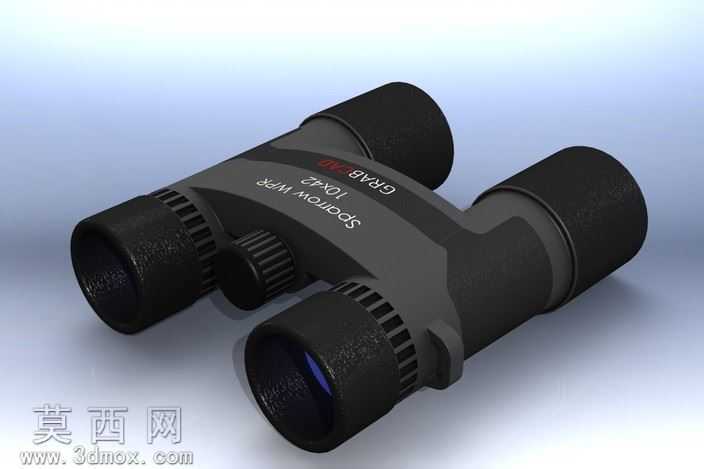

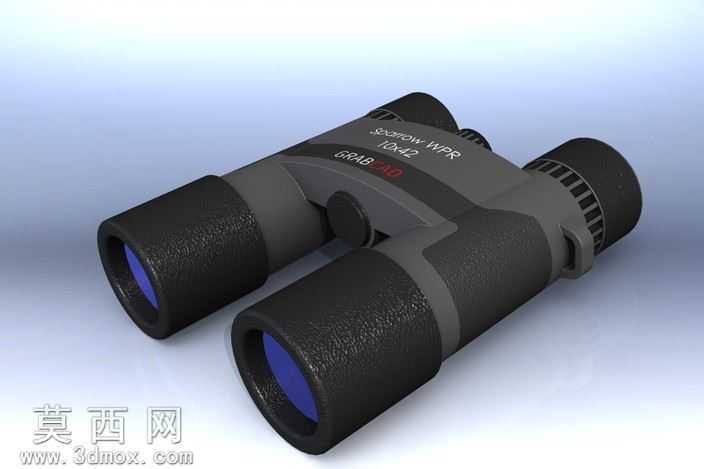

本作品为便携折叠式双筒望远镜的三维设计成果，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先从光学观测的核心功能需求出发，确定双镜筒同轴度、瞳距调节范围、目镜物镜安装位的基础尺寸参数，先绘制镜身主体的骨架草图，通过拉伸、放样、曲面切除等特征命令构建出符合人体工学握持弧度的镜身基体。镜筒部分采用分段式建模逻辑，分别完成物镜端防护套、镜筒主体、目镜调节环、中置调焦轮、连接铰链的独立零件建模，其中握持区域的防滑纹理通过阵列凸点特征实现，还原真实产品的防滑触感设计，调焦轮表面的防滑齿纹通过圆周阵列切除特征完成，保证结构细节的还原度。材质与渲染阶段，针对不同部件匹配对应材质属性：镜身主体采用哑光工程塑料材质，调整粗糙度参数模拟磨砂塑料的细腻质感，握持胶套部分赋予高阻尼黑色橡胶材质，提升视觉上的握持摩擦力表现，物镜镜片添加高透光学玻璃材质，设置淡蓝色镀膜反射效果还原真实望远镜的物镜镀膜特征，金属连接铰链部分赋予哑光金属材质，区分不同部件的材质层次。渲染阶段采用柔和的顶光加侧补光的布光方案，避免镜面材质出现过曝反光，突出镜身的曲面弧度与各部件的装配衔接关系。结构设计上采用中置铰链折叠结构，可实现双镜筒的角度调节以适配不同用户的瞳距，调焦轮设置在双镜筒连接的中轴位置，符合常规便携望远镜的操作逻辑，所有零件之间预留合理的装配间隙，保证结构运动逻辑符合真实产品的使用状态，整体建模过程严格遵循实物的比例关系，从外观曲面到内部安装位的结构都做了对应还原，既保证了外观展示的视觉真实感，也具备结构装配的合理性，完整呈现了便携双筒望远镜的产品形态与结构特征。
