T4涡轮双滚动进气法兰结构设计

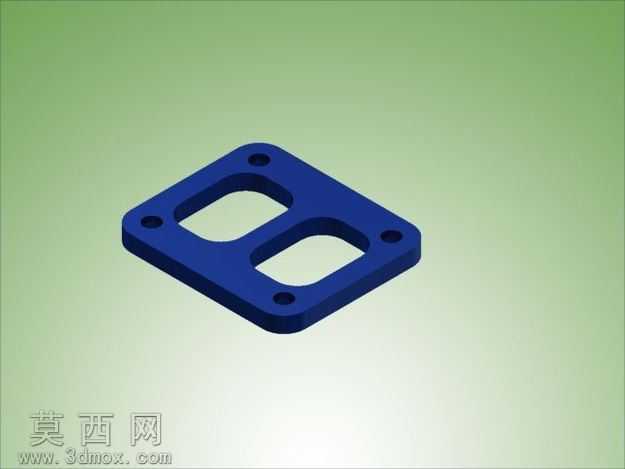

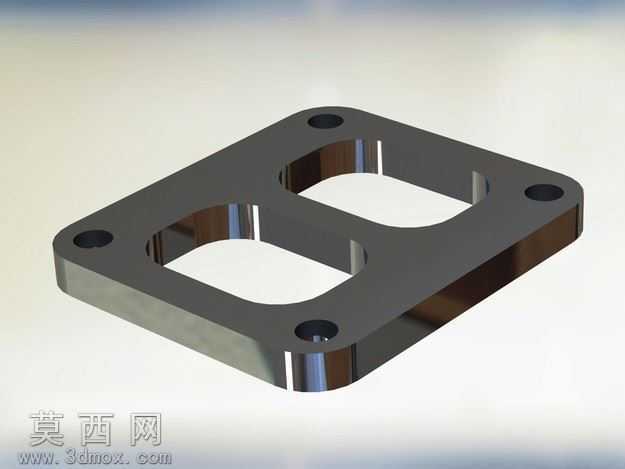

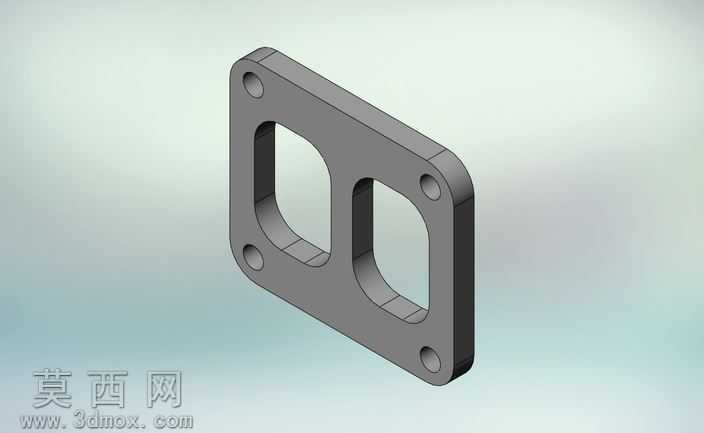

本作品为T4涡轮配套的双滚动进气法兰三维模型，建模过程依托参数化三维设计软件完成，整体采用自底向上的建模思路，先完成法兰基体轮廓的草图绘制，通过拉伸特征生成法兰的基础实体，再对四个角的安装孔位进行精准定位，采用切除拉伸特征生成贯通的螺栓安装孔，保证孔位的位置度公差符合涡轮进气端的装配要求。针对法兰中部的双通气流道结构，先绘制两个带圆角过渡的长圆形流道草图，通过切除拉伸贯通法兰基体，再对流道的内壁边缘、法兰的外轮廓棱边进行圆角处理，避免应力集中的同时提升零件的工艺合理性，适配冲压或铣削加工的工艺要求。渲染阶段采用哑光金属材质模拟法兰常用的铸钢或铝合金材质质感，调整环境光与漫反射参数，清晰呈现法兰的厚度变化、孔位分布与流道结构，让模型的结构细节直观可辨。结构设计上，该法兰整体为近似方形的板状结构，四个角对称分布安装孔，可实现与涡轮进气侧、进气管道侧的稳定螺栓连接，中部双独立流道的设计可适配双滚动结构的涡轮进气需求，保证进气气流的分流顺畅，法兰的厚度参数经过合理设定，既满足连接的结构强度要求，又控制整体重量避免不必要的材料浪费。设计过程中充分考虑了法兰的装配兼容性，安装孔的孔径、孔间距严格匹配T4涡轮的标准安装尺寸，流道的截面尺寸经过优化，在保证结构强度的前提下最大化气流通过面积，减少进气阻力，棱边的圆角处理既可以避免安装过程中的锐边划伤，也能消除加工过程中的应力集中点，提升零件的使用寿命。模型的所有特征均保留完整参数，可根据实际使用需求调整法兰厚度、孔位尺寸、流道大小等参数，适配不同规格的涡轮进气连接场景，整体结构简洁合理，无冗余特征，符合机械零件设计的工艺性与实用性要求。
