T3涡轮用单入口方形连接法兰

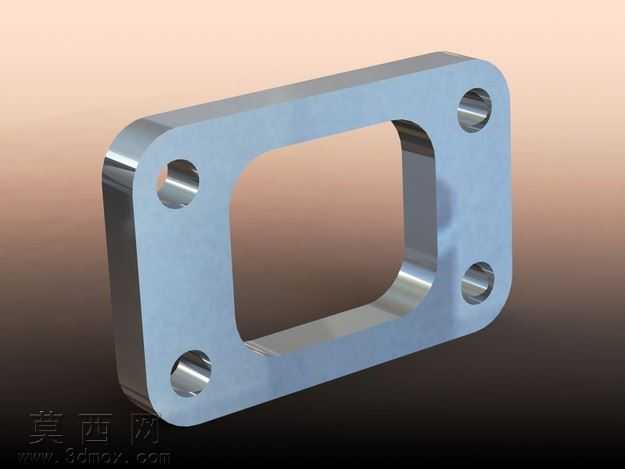

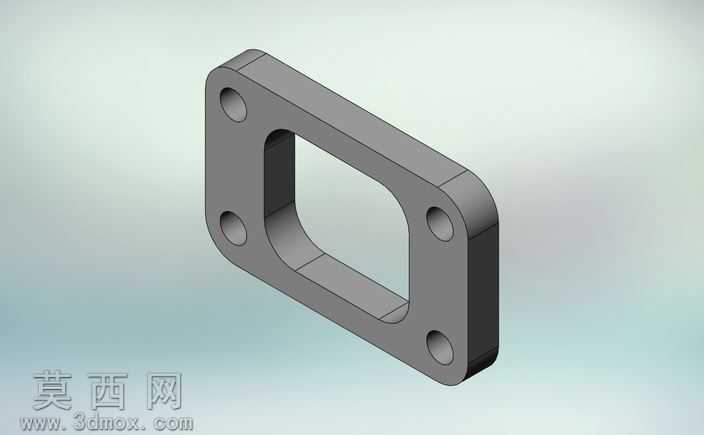

该作品为适配T3涡轮的单入口法兰结构三维建模成果，建模阶段首先基于涡轮接口的匹配尺寸完成基准草图绘制，以1/2英寸厚度为基础参数确定法兰整体的厚度尺寸，先绘制法兰的外轮廓方形基准，再完成内部通流孔的圆角矩形轮廓绘制，保证通流截面与涡轮入口的气流通道完全匹配，避免出现通流截面突变影响气流输送效率。建模过程中对四个安装孔的位置进行精准定位，以法兰中心为基准对称排布四个通孔，孔位尺寸适配对应规格的连接螺栓，同时对法兰的所有棱边做了统一的圆角过渡处理，既消除了锐边的应力集中隐患，也让零件的加工工艺性更符合实际生产要求。材质渲染阶段采用了哑光金属灰的铸铁材质效果，还原了法兰类零件常用的铸造成型后的表面质感，对安装孔的内壁做了轻微的高光处理，体现孔位加工后的光洁度特征，渲染时采用柔和的侧上方打光方案，清晰呈现法兰的厚度层次、孔位的深度结构以及内部通流腔的侧壁形态，让整体结构的展示更具立体感。设计思路上优先保证法兰的连接密封性能与结构强度，整体方形结构相比同通径的圆形法兰更适配涡轮侧的方形接口轮廓，减少不必要的结构冗余，1/2英寸的厚度设定兼顾了轻量化需求与安装后的结构刚性，四个对称安装孔的设计让法兰安装时的受力更均匀，能有效承受涡轮工作过程中产生的振动与管路拉力，内部通流孔的圆角过渡设计既降低了气流通过时的阻力，也避免了直角位置的应力集中问题，整体结构完全适配T3涡轮的单入口连接场景，可直接用于涡轮改装、管路对接等场景的结构验证与加工参考。
