滚筒式板材翻转输送一体机结构设计

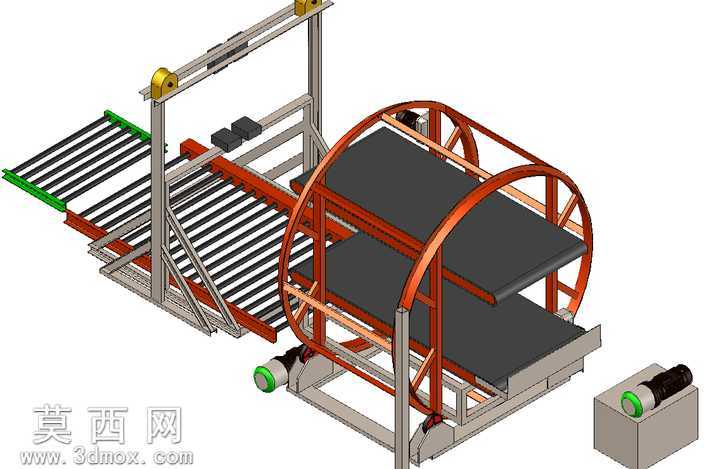

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计公差配合规范，对每一处连接结构、运动副都做了精准的尺寸约束，确保各部件装配无干涉，可直观呈现设备完整的运行逻辑。模型整体由进料滚筒输送段、滚筒式翻转主体、出料承接段、驱动传动单元四大模块构成，进料段采用多根平行排布的镀锌滚筒组成输送面，滚筒间距经过精准计算，适配常规尺寸板材的平稳输送，滚筒端部配置轴承座与机架连接，转动阻力小、运行噪音低。翻转主体采用双环形辐条式滚筒框架结构，框架内部设置三层平行承托输送面，承托面表面做防滑纹理材质处理，可避免板材翻转过程中出现滑移错位，框架两侧通过回转支撑结构与立式机架连接，保证翻转过程的同轴度与稳定性。驱动单元分为输送驱动与翻转驱动两部分，输送驱动采用同轴布置的减速电机，通过链传动结构同步带动各段滚筒转动，保证板材进出料速度一致；翻转驱动采用独立的减速电机搭配齿轮传动结构，可驱动滚筒框架完成180度平稳翻转，实现板材的正反面换向作业。材质渲染方面，对机架方通结构做了哑光银灰色金属材质处理，还原碳钢焊接机架的真实质感，翻转框架做了醒目的橘红色防锈漆材质效果，驱动电机外壳做了深灰铸铁材质搭配端部绿色端盖的细节处理，输送滚筒做了亮面镀锌金属材质，不同部件的材质区分清晰，可直观分辨各功能模块。设计思路上，该设备针对板材加工行业中需要对板材进行正反面翻转、同时衔接前后输送工序的需求开发，替代传统人工翻转作业，降低工人劳动强度，避免人工翻转过程中造成的板材磕碰损伤，整体结构紧凑，可直接对接现有板材加工生产线，无需对原有产线做大幅改造，翻转动作平稳可靠，输送速度与翻转节奏可根据实际生产节拍调整，适配不同厚度、不同尺寸的板材加工翻转需求，建模过程中对所有标准件都做了简化等效处理，既保证模型整体结构完整，也避免了不必要的细节冗余，方便后续对设备进行运动仿真、结构优化以及工程图纸导出。
