带取放机构的滚筒输送分拣设备结构

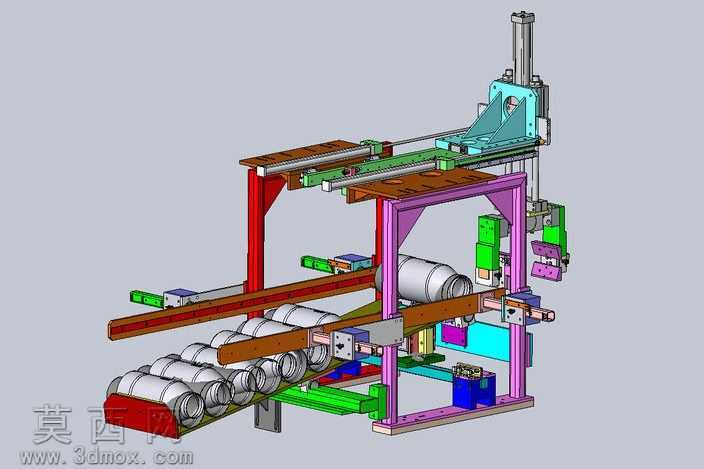

该三维模型为集成取放移栽功能的滚筒式输送分拣设备，整体采用三维参数化建模完成，各零部件配合关系清晰，可完整还原设备的装配逻辑与运行原理。建模过程中对不同功能部件做了明确的材质区分：支撑框架采用喷涂型钢材质，渲染时呈现出对应红、紫等色的哑光漆面质感；输送滚筒采用金属镀铬材质，渲染出光亮的金属反光效果；移栽横移导轨、气动升降组件采用阳极氧化铝与钢材搭配的材质表现，清晰区分运动部件与固定支撑结构；各类气动元件、传感器模块采用工程塑料与金属结合的材质渲染，还原工业元器件的真实外观质感。设备结构分为下层滚筒输送段与上层移栽取放段两大部分：下层倾斜布置的多组平行滚筒构成主输送通道，可承载圆柱类工件沿倾斜方向有序进给，滚筒间预留的间隙可适配工件定位与检测组件的安装；上层框架搭载横移导轨模组，配合竖直布置的气动升降缸与末端夹取夹具，可实现工件在不同输送位之间的挑拣、移栽、换位功能，侧方布置的多组定位挡块、检测传感器可实现工件到位检测与位置校准，保证取放动作的精准度。设计思路围绕圆柱类工件的自动化输送分拣需求展开，将连续输送功能与定点取放移栽功能集成在同一机架上，减少设备整体占地面积，同时采用模块化的结构设计，输送段、横移模组、夹取末端均可根据实际工件尺寸做参数化调整，适配不同规格的圆柱类物料输送分拣场景，各运动部件的行程、安装位置均预留了调整空间，方便后续根据实际生产需求做结构优化与功能拓展，模型完整还原了各部件的连接方式与运动副关系，可直接用于运动仿真验证与工程图纸的输出参考。
