等速万向节波斯联合传动结构设计

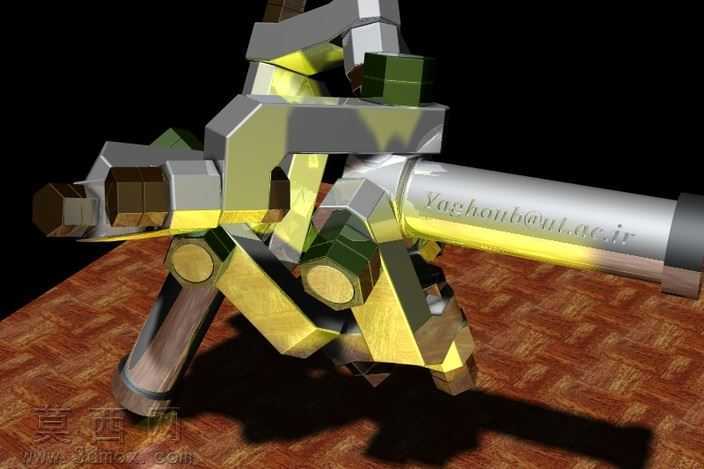

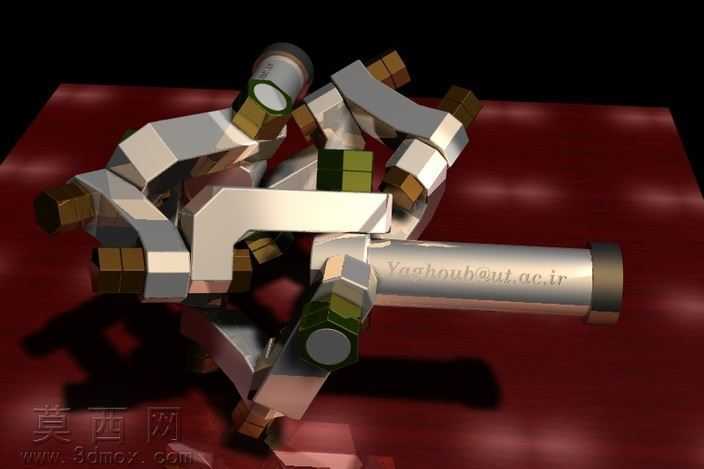

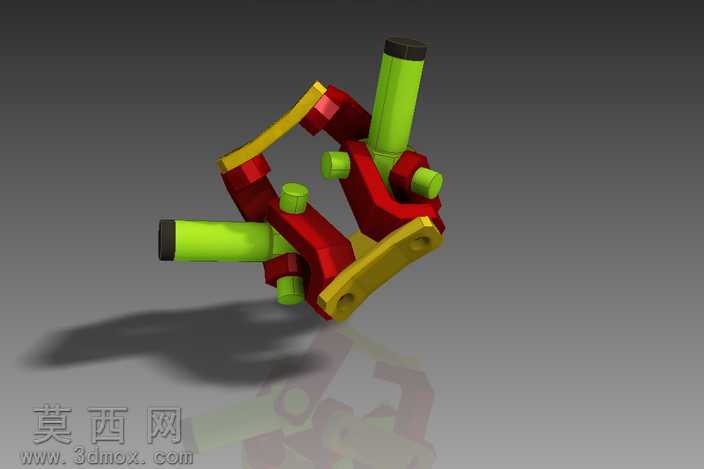

本作品为等速万向节波斯联合的三维参数化建模成果，建模过程严格遵循机械传动件的设计规范，以135度交叉角的简式联合结构为核心设计基准，完整还原该类等速传动部件的全部结构细节。建模阶段首先完成核心传动叉架的基准特征搭建，通过精准的草图约束确定各铰接点的相对位置，确保两轴交叉角度严格符合设计要求，再通过拉伸、旋转、切除等基础特征完成主体结构的粗建模，针对铰接部位的销轴、轴套、锁紧结构等细节，采用局部细化建模的方式逐一还原，保证各配合部件的尺寸公差符合机械装配要求，所有活动铰接部位均预留合理的装配间隙，可完整模拟实际工况下的转动传动过程。材质与渲染阶段，针对不同部件的实际应用材质进行区分设置：主体金属传动部件采用高反光合金钢材质，调整金属粗糙度参数模拟机加工金属的细腻质感，边缘处添加轻微的倒角反光效果还原真实机加工特征；锁紧螺栓、销轴类紧固件采用发黑处理的碳钢材质，适当降低反光度并添加细微的表面纹理，模拟紧固件的表面处理效果；渲染场景采用木质纹理工作台作为承载面，调整场景光源为多光源组合，主光源从侧上方投射形成清晰的结构阴影，辅助光源补全暗部细节，突出各部件的结构层次与装配关系，清晰展现万向节内部的传动连接逻辑。该波斯联合结构作为特殊形式的等速万向节，设计思路围绕等角速度传动的核心需求展开，通过特殊的交叉铰接结构，实现两轴在存在夹角的工况下保持稳定的等速传动，避免普通万向节传动过程中存在的转速波动问题，建模过程中重点验证了各铰接部件的运动干涉情况，确保在设计转角范围内所有部件均可顺畅转动无卡滞，完整呈现该类传动件的结构优势与工作原理，可用于机械传动结构的教学演示、产品设计参考以及相关传动系统的选型验证。
