便携式手持打磨机爆炸结构三维设计

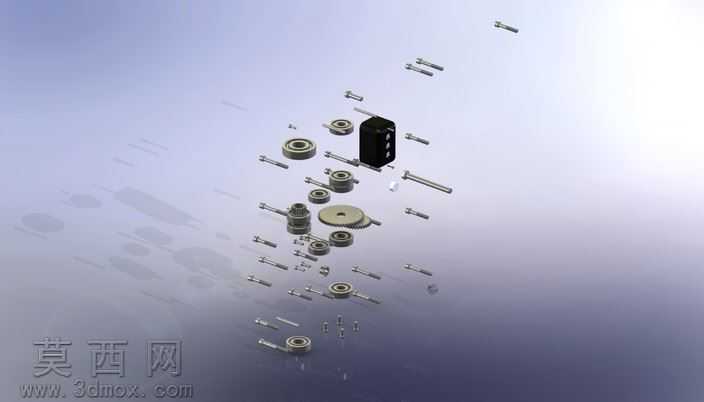

本作品为便携式手持打磨机的三维结构设计，采用爆炸视图的呈现形式完整展示设备所有组成零件的装配关系与空间排布，建模过程严格遵循手持电动工具的人体工学设计逻辑与机械装配公差要求。建模阶段首先基于手持打磨作业的操作姿态确定主机壳体的曲面轮廓，通过放样、曲面剪裁等命令构建符合握持弧度的外壳造型，保证长时间作业的握持舒适度，同时预留内部动力组件、传动组件的安装空间，对壳体的壁厚、加强筋位置做了合理规划，兼顾结构强度与整机轻量化需求。传动部分的建模围绕动力输出路径展开，依次完成驱动轴、轴承、锁紧套、打磨头安装座等核心传动零件的参数化建模，每个零件的配合面都按照机械配合公差设置对应尺寸，轴承安装位预留标准过盈配合余量，轴类零件设计有对应的轴肩、卡槽结构用于轴向定位，保证装配后传动过程的同轴度与运转稳定性。爆炸视图的排布遵循装配逻辑顺序，将所有紧固件、密封件、传动件、壳体件沿装配轴向分层展开，清晰呈现每个零件的安装位置与装配先后顺序，方便直观理解设备的组装流程。渲染阶段为不同材质零件赋予对应材质属性：金属传动件赋予哑光合金钢材质，还原金属零件的磨砂金属质感与细微加工纹理；外壳部分赋予耐冲击工程塑料材质，添加细微的颗粒质感模拟工具外壳的防滑表面处理效果；紧固件赋予镀锌金属材质，呈现标准五金件的亮面金属光泽；轴承零件区分内外圈金属材质与滚动体的高亮金属质感，还原真实轴承的材质差异。设计过程中充分考虑打磨作业的工况需求，对打磨头的锁紧结构做了重点设计，保证打磨作业时磨头安装牢固无松动，同时兼顾磨头更换的操作便捷性；内部走线槽、电机安装位的布局合理，避免传动部件与线路发生干涉，整机结构紧凑，零件排布规整，既满足手持打磨设备的功能需求，也通过爆炸视图的形式完整呈现了产品的内部构造，可用于手持打磨工具的结构教学、装配演示以及产品优化设计参考，完整还原了便携式打磨机从零件设计到整机装配的全流程结构逻辑。
