自制碳纤维车用扰流板结构设计作品

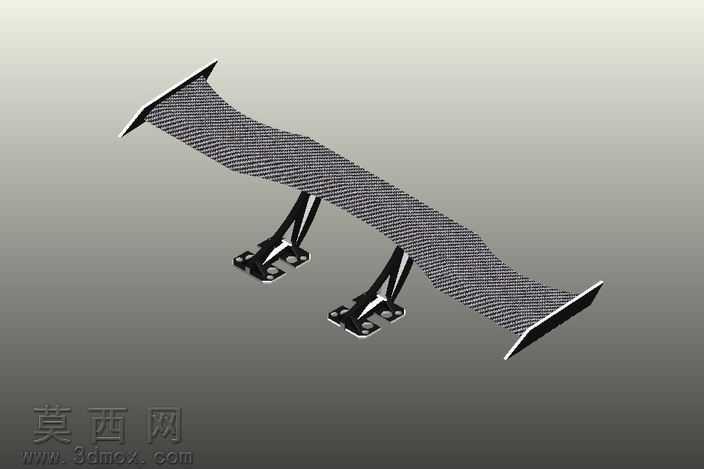

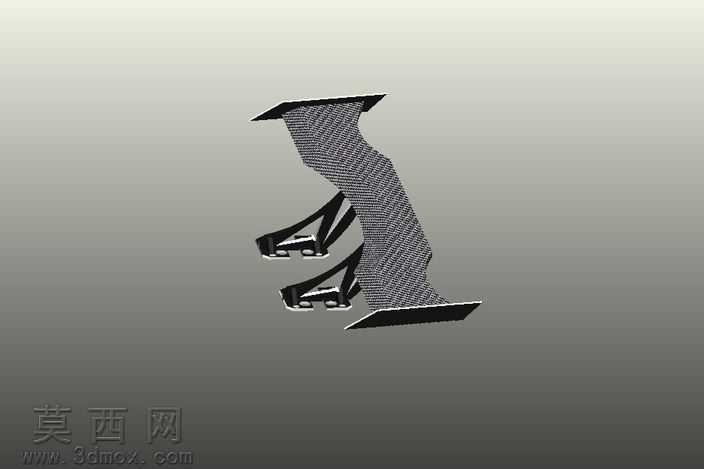

本作品为车用碳纤维扰流板的三维设计方案，建模阶段采用参数化建模逻辑完成整体结构搭建，首先基于空气动力学基础原理确定扰流板的翼面弧度与整体跨度，翼面采用符合流体力学特性的上凸下平曲面构型，曲面构建过程中通过多截面放样、曲率连续调整保证翼面过渡顺滑无突兀折角，避免气流流经时产生不必要的紊流。翼面主体赋予碳纤维编织纹理材质，在材质编辑环节调整了纹理的经纬密度、反光度与哑光质感，还原真实碳纤维复合材料的表面肌理，同时在翼面两端设置了上翘的端板结构，端板边缘做了倒角过渡处理，既能够阻挡翼面上下气流的横向串流提升下压力效率，也避免尖锐边缘带来的安全隐患。支撑结构部分采用了双支架独立固定的设计方案，两个支架分别布置在翼面靠近两端的位置，支架主体为三角镂空构型，通过力学受力路径优化确定镂空区域的形状与尺寸，在保证支撑强度足够承载高速行驶下翼面所受气动力的前提下，尽可能降低支架自身重量，支架与翼面的连接位置做了加厚贴合处理，支架底部设计了带安装孔的固定底座，底座上的安装孔位按照常规车用改装件的固定间距设置，孔位周边做了沉头结构设计，方便安装时螺栓埋入不突出表面，保证装配后的平整度。渲染阶段采用了渐变灰背景配合柔和的定向打光方案，主光源从斜上方照射突出碳纤维纹理的编织质感，辅助光源补光弱化支架底部的死黑阴影，整体渲染效果清晰展现了扰流板的整体造型、材质特征与结构细节。设计思路上兼顾了空气动力学性能、轻量化需求与安装适配性，碳纤维材质的选用相比传统金属或塑料扰流板能够大幅降低自重，双支架结构保证了安装稳定性，翼面的弧度设计经过反复调整，既能够在车辆高速行驶时提供足够的下压力提升后轮抓地力，也不会因为风阻过大造成不必要的动力损耗，整体结构没有冗余设计，所有造型特征都服务于功能需求，同时兼顾了改装配件的视觉美观度。
