传统中式投掷飞刀三维建模设计作品

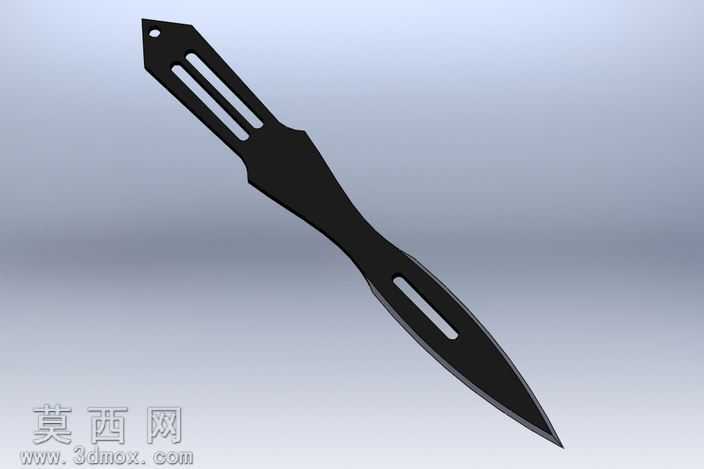

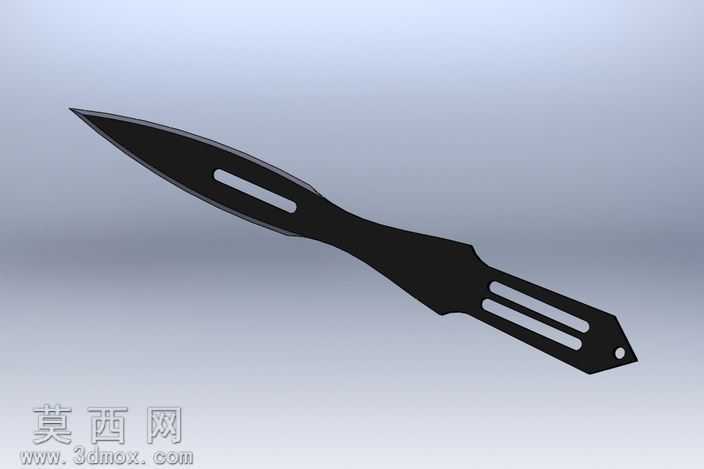

本作品为传统中式投掷飞刀的三维参数化建模成果，建模过程以SolidWorks为核心工具，采用自顶向下的设计思路完成全结构构建。首先通过草图绘制勾勒飞刀的整体轮廓，精准把控刃部的柳叶形流线造型，刃尖收窄的角度经过反复调整，既符合传统抛刀的形制特征，也兼顾了投掷时的空气动力学需求。建模过程中对刀身的减重槽结构做了精细化处理，刃部中段的长条形镂空与柄部的三道平行开槽，均通过拉伸切除命令完成，开槽的边缘做了等半径圆角处理，避免应力集中的同时还原了实物的工艺细节。刀身主体采用一体化成型设计，从刃部到柄部的过渡曲面通过放样命令实现，曲面曲率连续顺滑，握持段的收腰造型贴合手部握持的人体工学特征，柄尾的穿绳孔通过简单直孔特征完成，孔位位置经过配重计算，确保整刀的重心落在刃部与柄部的衔接位置，符合投掷类刀具的配重要求。材质渲染阶段，刀身整体赋予哑光黑色金属材质，模拟经过氧化发黑处理的高碳钢质感，调整材质的粗糙度与金属度参数，还原冷兵器的冷峻质感，刃口位置做了细微的高光处理，突出刃部的锋利感。渲染场景采用浅灰色渐变背景，搭配柔和的三点布光，主光从侧上方打亮刀身轮廓，辅光弱化阴影层次，轮廓光勾勒刀身边缘，让整体造型的立体感得到充分展现。建模全程采用全参数化驱动，所有尺寸均可通过参数面板快速调整，可直接用于后续的3D打印验证、工艺加工模拟或者相关文创产品的设计衍生，模型的结构细节完整还原了传统中国抛刀的形制特点，既保留了传统冷兵器的造型美感，也通过现代三维建模技术完成了结构的精准复刻，每个特征的构建都遵循机械建模的规范，草图完全约束，特征树逻辑清晰，无冗余特征，可编辑性强。
