重载商用车带轮辋车轮总成结构设计

　　在商用车重载运输场景中，车轮总成作为直接承接整车载荷、传递驱动力与制动力的核心行走部件，其结构合理性直接决定车辆行驶可靠性、路面适应性与运维周期。这套带轮辋的载重车轮结构，针对干线物流重载货车、工程自卸车等长期处于高载荷、复杂路况的作业场景设计，区别于乘用车车轮的轻量化优先思路，整套结构从载荷传递路径、部件配合精度、耐磨抗损性能多个维度做了针对性适配。

　　从实际使用场景来看，这类车轮总成需要应对的工况远比普通乘用车复杂：高速干线行驶时要承受持续的胎面滚压形变与发热，非铺装路面作业时要抵御碎石冲击、胎面局部过载，满载甚至超载工况下要保证轮辋与轮胎的锁止可靠性，避免脱胎、爆胎等恶性故障。设计过程中首先梳理了载荷传递逻辑：整车垂直载荷通过轮毂螺栓传递到轮辋本体，再通过轮辋与轮胎胎圈的配合面均匀分散到整个轮胎胎体，最终通过胎面接地面积传递到路面；驱动力与制动力则依靠轮辋与胎圈的摩擦力、轮胎与路面的附着力完成传递，转向时还要承受侧向力带来的胎侧形变与轮辋侧向载荷。

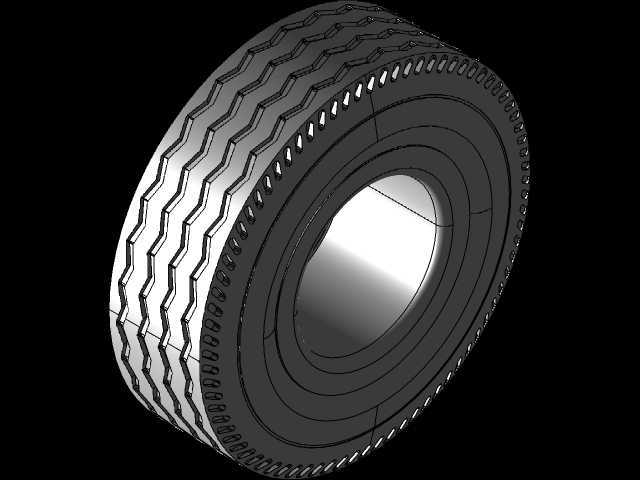

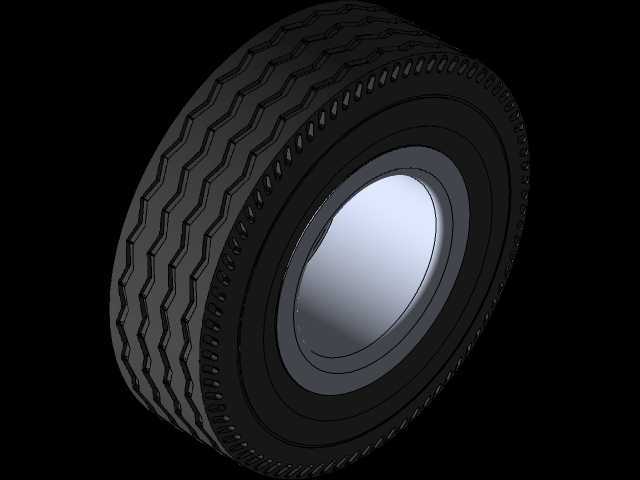

　　结构设计上，轮辋采用重载商用车常用的平底宽轮辋结构，轮缘部分做了加厚圆弧过渡处理，避免长期重载下胎圈与轮缘硬接触造成的胎圈割伤；轮辐与轮辋的连接位置采用圆周满焊结构，螺栓孔分布匹配主流重载车桥的轮毂安装孔位，安装面做了铣平处理保证贴合精度，避免螺栓受力不均造成的断裂风险。轮胎部分的胎面花纹采用纵向曲折沟槽搭配横向加强筋的设计，纵向沟槽保证高速行驶时的排水性能，避免湿滑路面水滑效应，横向花纹块则提供非铺装路面的抓地力，花纹沟深度做了加大处理，提升耐磨寿命，适配重载车辆长运维周期的需求；胎体采用多层钢丝帘线结构，胎侧厚度做了加强，抵御侧向冲击时的鼓包、开裂风险。

　　安装边界层面，这套车轮总成的安装孔位分布圆直径、中心孔尺寸、轮辋偏距都严格匹配主流重载商用车的车桥安装参数，不需要额外做转接结构就能直接适配对应吨位的驱动桥、转向桥；轮胎外径与轮辋宽度的匹配经过校核，保证轮胎充气后胎圈与轮辋的配合过盈量处于合理区间，既不会因为过盈量太小造成充气后胎圈滑转，也不会因为过盈量太大造成装配困难、胎圈安装损伤。胎面接地比压经过均匀化设计，在额定载荷下接地印痕接近矩形，避免局部偏磨造成的轮胎早期损耗。

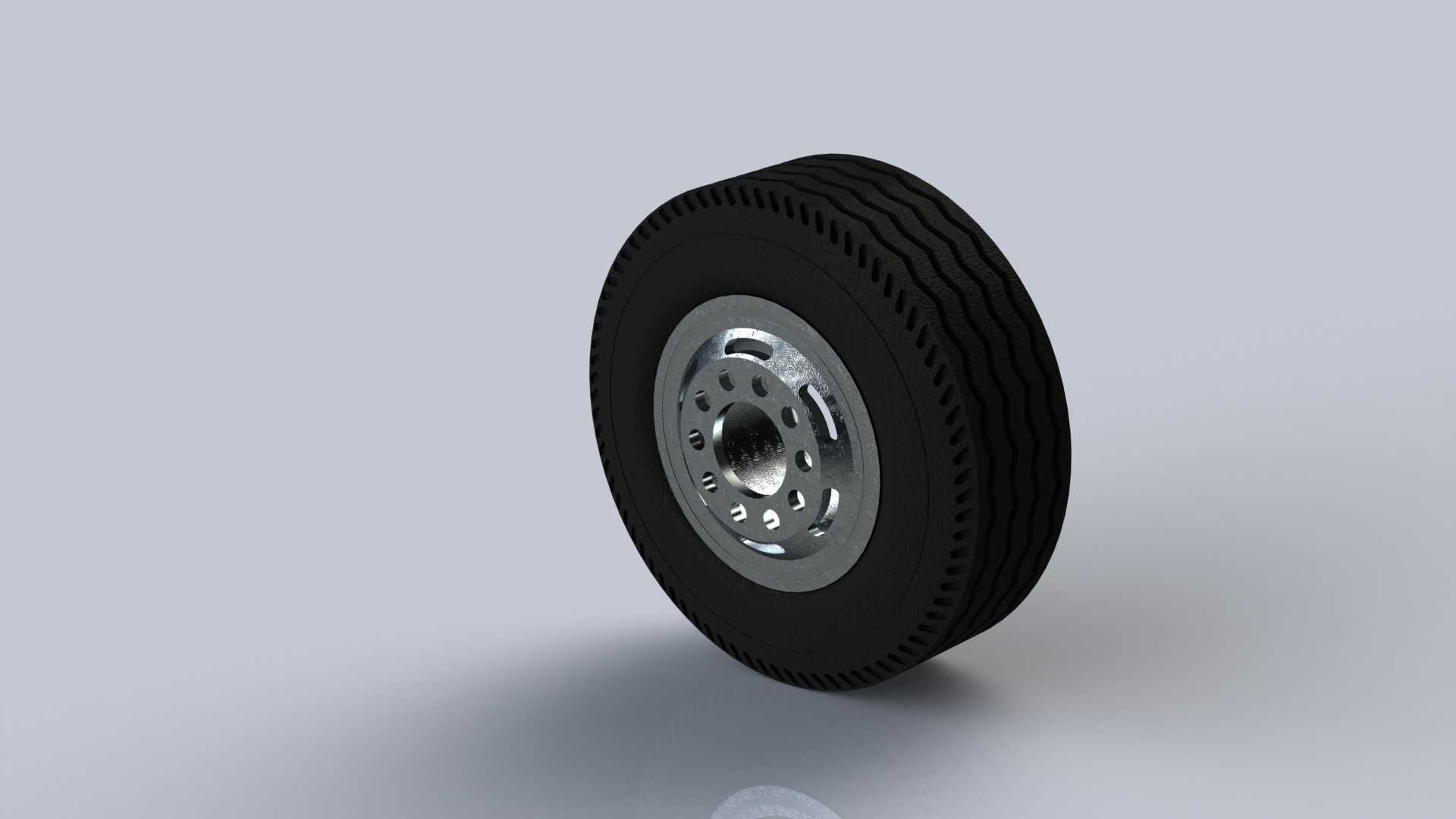

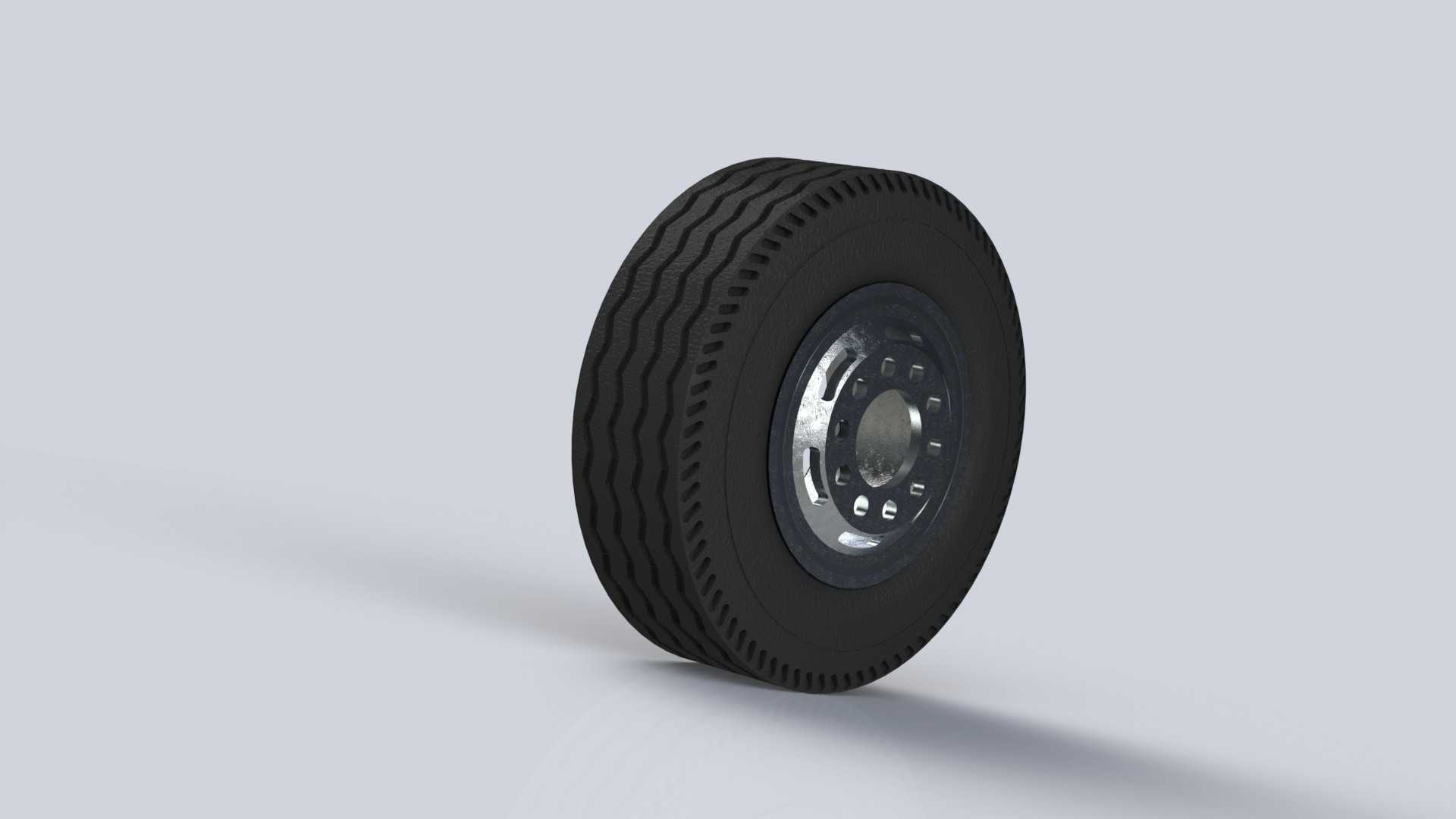

　　在细节处理上，轮辋的气门嘴伸出位置做了避让凹槽，避免充气时气门嘴与轮辐、制动鼓发生干涉；轮胎的动平衡标记点对应轮辋的最轻质量点安装，减少整车行驶时的车轮跳动量，降低传动系统的振动冲击。胎面花纹的节距采用无规则排列设计，避免高速行驶时产生规律的花纹噪声，提升长途驾驶的舒适性。整套结构在建模过程中还原了实际生产中的工艺细节，比如轮辋的冲压圆角、焊接焊脚尺寸、轮胎的脱模斜度等，保证模型可以直接用于结构校核、装配模拟、渲染展示等不同场景，结构工程师可以直接基于这套模型调整参数适配不同吨位的车型，也可以用于整车装配的干涉检查，验证车轮与转向节、制动系统、挡泥板等周边部件的安全间隙。
