仿赛摩托整车外观结构三维数模

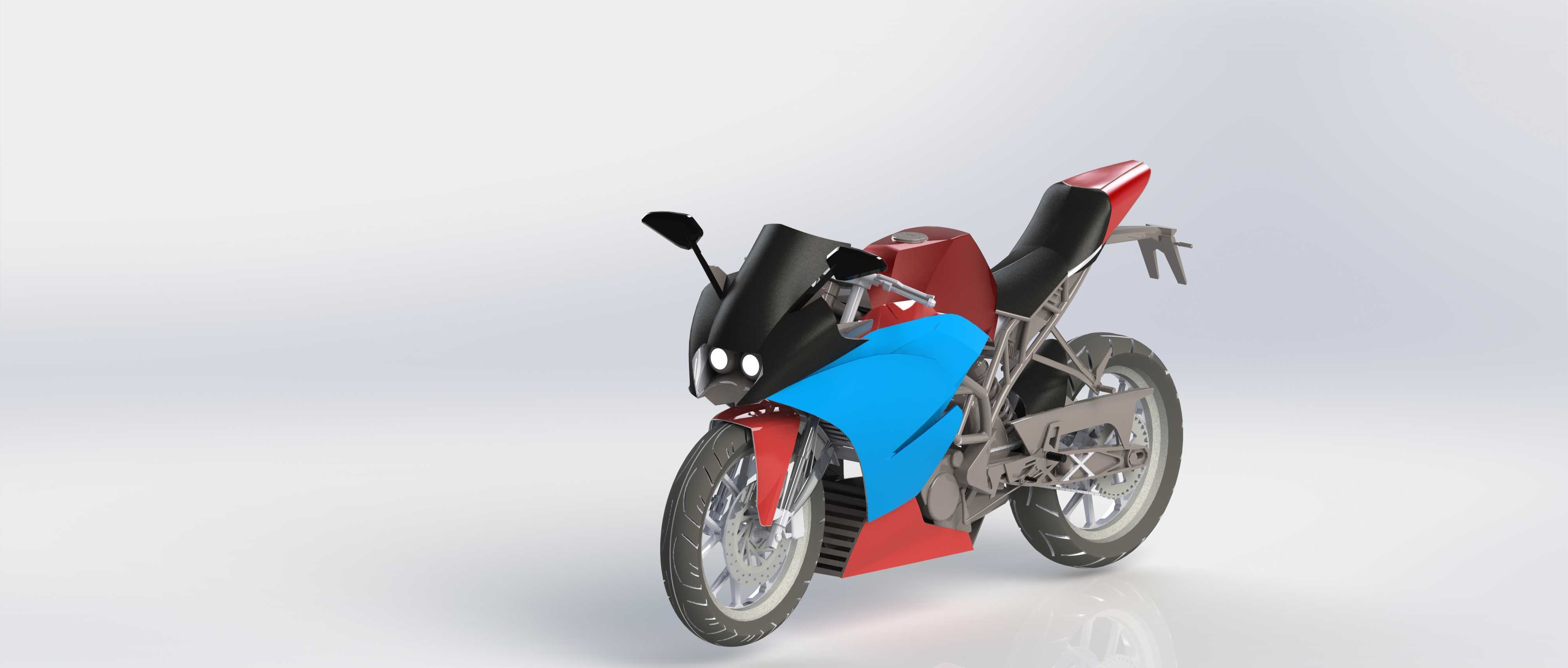

　　这套仿赛摩托车的三维数模完整还原了量产运动型两轮摩托的整车结构，覆盖从外观覆盖件到底盘行走系统的全部核心部件，可用于整车研发阶段的结构校核、外观评审以及改装方案的前置验证。日常道路场景中，这类仿赛车型主要面向追求驾驶操控感的通勤与休闲骑行用户，整车结构设计需要兼顾高速行驶的空气动力学表现、弯道侧倾时的部件间隙余量，以及日常维护时的拆装便利性。从结构布局来看，数模中还原了全包式整流罩的分块设计，前部导流罩预留了前大灯安装位、转向灯安装支座以及前减震的避让空间，侧部导流罩做了向内收窄的曲面处理，既能够在高速行驶时引导气流绕过骑手腿部降低风阻，也预留了发动机散热的气流通道，避免长时间行驶时动力单元出现热堆积。行走系统部分，

　　数模完整呈现了前后辐条轮毂、真空轮胎、碟刹制动盘以及单筒后减震的安装位置，前轮转向节与上联板的连接结构做了准确还原，转向角度的限位结构也在数模中有所体现，能够满足整车总装时的转向干涉校核需求。座椅部分采用了前低后高的分体式设计，前部驾驶员座椅做了收窄处理，方便骑行时腿部夹持车身，后部乘客座椅预留了后扶手的安装点位，尾部上翘的造型既符合仿赛车型的运动化定位，也能够在雨天行驶时减少后轮甩水对尾部灯具的影响。动力单元周边的车架部分，数模还原了钢管编织车架的主体走向，发动机吊装点位、后摇臂连接轴的位置都做了精准对位，能够为后续的动力系统匹配改装提供安装边界参考。油箱部分的曲面造型贴合骑行时的俯身姿态，腿部夹持位置做了内凹处理，

　　表面的曲面过渡顺滑，没有出现曲率突变的结构，既能够保证12-15升左右的燃油存储容积，也能够在发生侧滑时通过覆盖件的形变吸收部分冲击能量，保护内部油箱结构。前后挡泥板的安装位置做了合理预留，前挡泥板与前轮的间隙控制在30-40毫米区间，既能够避免颠簸路面行驶时轮胎磕碰挡泥板，也能够有效阻挡前轮卷起的泥水飞溅到发动机与减震器表面。手把部分采用了仿赛车型常见的低分离式手把设计，手把安装位置低于上联板，能够让骑手保持俯身的骑行姿态降低风阻，手把上预留了后视镜安装座、控制开关的安装点位以及油门拉线、刹车油管的走线路径，走线槽的设计能够避免转向时管线出现拉扯干涉。排气系统的布局采用了侧置短尾排气的设计，排气尾段的位置避开了后减震的运动行程，

　　同时做了隔热罩的安装结构预留，避免骑行时高温排气烫伤乘客腿部。在设计思路上，这套数模的外观曲面全部采用G2连续的曲面构建，所有覆盖件的分缝间隙控制在均匀的3毫米左右，既符合量产车型的装配公差要求，也能够减少高速行驶时的风噪产生。整车的轴距参数还原了同级别量产仿赛车型1350-1400毫米的常见区间，座高控制在780-820毫米范围，能够适配多数身高的骑行用户，整车最小离地间隙预留了130-150毫米，能够满足日常城市道路通过减速带、非铺装路面轻度通行的需求，不会出现底盘磕碰的情况。所有外露的连接螺栓点位都在数模中做了沉台设计，保证螺栓安装后表面与覆盖件齐平，既能够降低风阻，也能够提升外观的整体精致感。尾部的牌照安装架、后转向灯以及尾灯的安装支座都做了一体化设计，减少了额外的支架部件，能够降低整车整备质量。这套数模的结构完整度较高，没有出现部件缺失或者位置错位的问题，所有运动部件的相对位置都符合实际车辆的运动逻辑，既可以作为工业设计专业学生学习交通工具建模的参考案例，也能够用于摩托车改装厂商开发定制化外观覆盖件时的结构比对，还可以作为骑行模拟器的视景模型使用，还原真实车辆的外观比例与结构细节。
