拖拉机喷雾器配套多路控制阀块结构设计

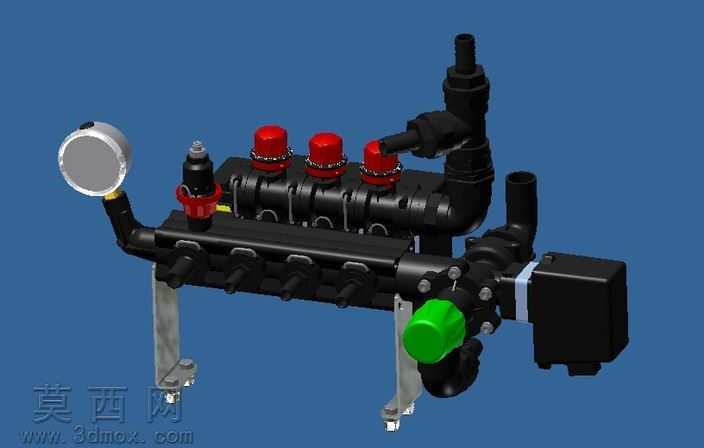

本模型为适配拖拉机挂载式喷雾器的专用控制阀块，采用三维参数化建模方式完成整体结构搭建，建模过程中优先遵循农用机械部件的可靠性、易维护性设计原则，对阀块的各个功能单元进行模块化拆分设计。首先完成主阀体长流道的基体建模，精准排布多组并联的流体通路，确保各通路之间无干涉、流道转角平滑过渡，降低药液输送过程中的压力损失；在主阀体上依次集成调压单元、通断控制单元、流量分配单元，对应模型上的红色调节帽组、绿色旋钮、黑色电控执行模块，每个外接接口都做了标准管螺纹适配结构设计，匹配农用喷雾管路常用的硬管、软管连接规格。模型左侧设置的压力表安装位采用侧向斜出布局，既保证操作人员在拖拉机驾驶位旁可清晰读取压力数值，又避免管路操作时磕碰表体；底部的金属安装支架做了折弯加强结构设计，预留的长条形安装孔可适配不同型号拖拉机挂载架的安装孔距，降低现场改装难度。材质渲染阶段，主阀体采用工程塑料哑光黑材质表现，还原农用液压阀块常用的玻纤增强尼龙材质质感，红色调压帽做亮面塑料质感区分功能操作位，绿色旋钮做高饱和度亮色处理突出核心调节部件，金属支架做镀锌金属的哑光银质感，电控模块做磨砂黑工程塑料搭配浅蓝密封胶圈的细节表现，压力表部分还原玻璃表蒙的轻微反光与金属包边质感。设计过程中充分考虑农用作业的恶劣工况，所有外露操作部件都做了加高防护凸台结构，避免田间作业时秸秆、泥水磕碰损坏调节部件，电控单元与阀体的连接部位做了密封槽结构预留，可加装密封圈实现防水防尘，满足田间作业的防护等级要求；整体管路布局采用上接输入、侧接输出的排布方式，外接管路走向清晰，便于后期故障排查与部件更换，每个阀位的顶部都预留了标识刻印平面，可标注对应控制的喷雾回路编号，降低误操作概率。
