履带式拖拉机活塞截面结构三维设计

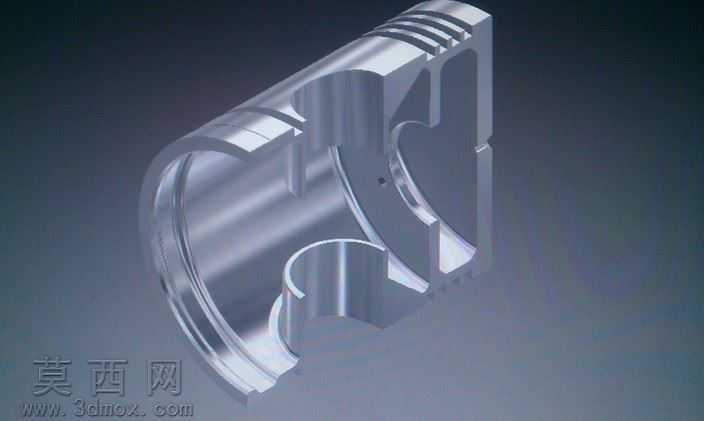

本作品为履带式拖拉机配套活塞的截面结构三维设计，采用Autodesk Inventor完成全参数化建模，通过剖切视图直观呈现活塞内部复杂的腔体结构与外部功能特征。建模过程中首先以旋转特征构建活塞的基础回转基体，精准还原活塞裙部的外圆轮廓、顶部的燃烧室适配曲面，保证活塞与气缸套的配合精度符合农用机械大负荷作业的公差要求。针对活塞外部的多道环槽结构，采用拉伸切除结合阵列特征完成建模，每道环槽的宽度、深度以及槽岸的高度参数均参照履带式拖拉机柴油机活塞的实际设计规范设定，可清晰展示气环、油环的安装位置与配合间隙。截面视角下重点呈现活塞内部的销座结构、加强筋布局，销座孔的同轴度、加强筋的厚度与走向均经过结构合理性校验，能够直观展现活塞在承受交变燃气压力时的力传递路径，裙部的减重腔体设计既降低了活塞往复运动的惯性质量，又保证了整体结构强度。渲染阶段采用金属材质模拟铝合金活塞的表面质感，通过环境光遮蔽效果突出截面处的结构层次感，对活塞外圆的机加工纹理、环槽的锐边处理都做了细节还原，让剖切后的结构展示清晰直观。设计过程中充分考虑履带式拖拉机作业时的高负荷、高转速工况，对活塞的壁厚过渡、应力集中区域做了结构优化，截面视图完整呈现了内部冷却油道的走向、销座与裙部的连接结构，可用于机械原理教学、农机零部件结构展示，帮助学习者理解活塞的工作原理与设计要点，模型的所有特征均保留参数化编辑属性，可根据不同排量的拖拉机动力需求调整尺寸参数，适配不同的设计场景。
