模块化纹理款手机伸缩气囊支架结构设计

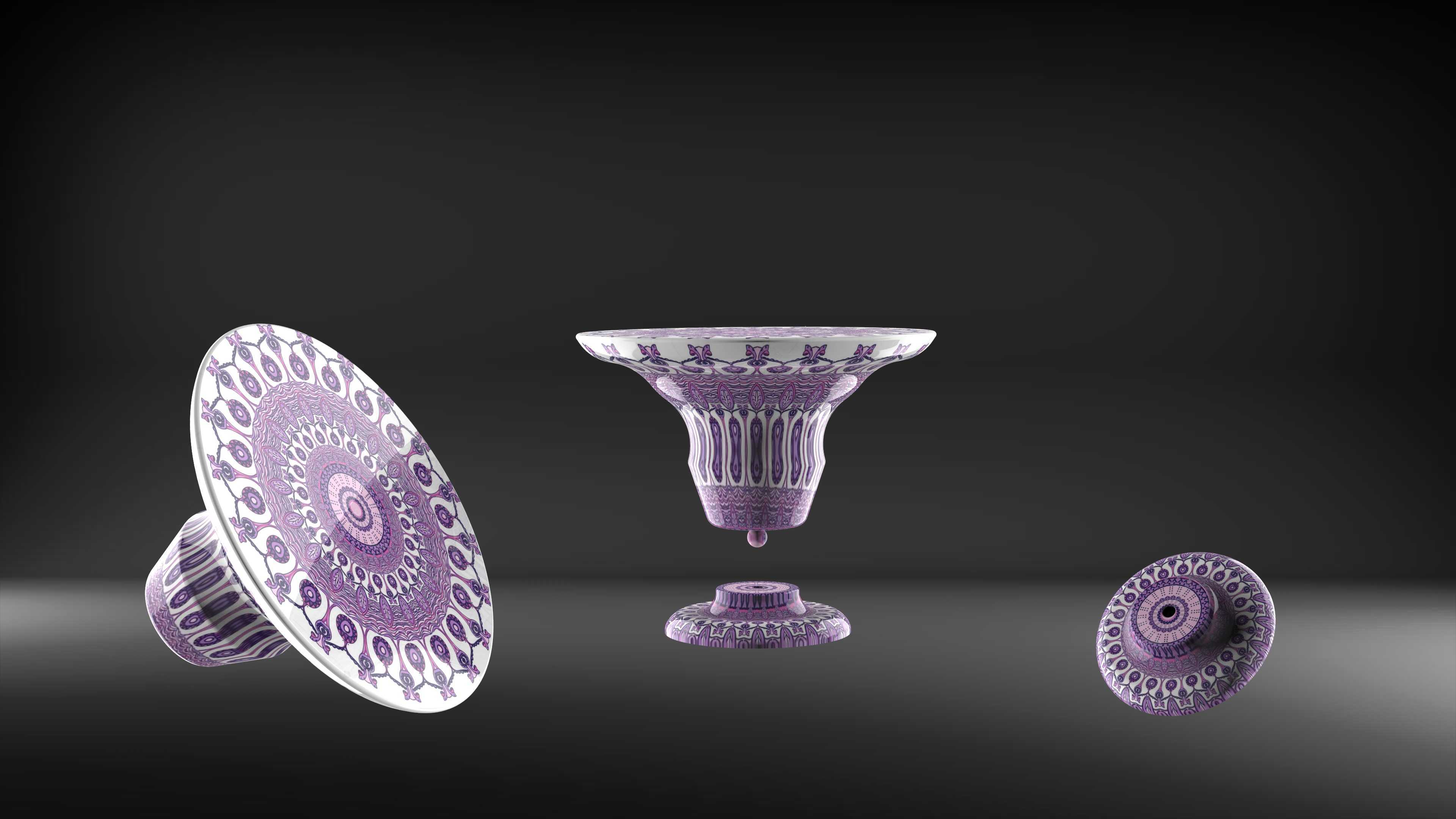

　　日常手持数码设备使用场景中，这类伸缩式气囊支撑配件的应用覆盖了单手握持操作、桌面横置观影、线材收纳缠绕等多个高频使用场景，区别于传统固定式背贴支架，可伸缩的结构设计能在非使用状态下完全收合，不会额外增加设备握持时的突兀厚度，也不会干扰无线充电模块的正常对位。从结构设计逻辑来看，这款产品采用了分体模块化的组合思路，支撑主体分为可形变伸缩的褶皱囊体、顶部装饰盖板、底部粘接基座三个独立可拆分模块，不同模块之间采用卡扣式过盈配合连接，不需要额外粘接剂就能完成组装，既方便后续更换不同纹理的装饰盖板，也能在单个模块出现磨损时单独替换，降低整体使用成本。囊体部分采用多道环形褶皱的薄壁结构设计，拉伸状态下可形成15-20mm的支撑高度，

　　足够在桌面倾斜放置时给手机留出合适的观看倾角，收合状态下整体厚度控制在5mm以内，和常规手机保护壳的凸起摄像头厚度基本持平，放置在口袋或者包内时不会出现勾挂布料的问题。顶部装饰盖板的边缘做了R1.2的圆角过渡处理，避免尖锐边角在握持时硌手，盖板表面的纹理采用凹陷蚀刻的结构成型，不是后期印刷的图案，长期手指接触摩擦也不会出现掉漆、图案磨损的问题，纹理的排布从中心向外做放射状对称设计，视觉上能形成自然的聚焦效果，同时凹凸的纹理也能增加手指和盖板之间的摩擦力，单手持机时手指搭在盖板上不容易打滑。底部粘接基座的接触面做了微磨砂处理，搭配可移胶层粘贴在手机或者保护壳背面时，不会在接触面残留胶痕，基座的外轮廓直径比囊体底部直径大2mm，

　　能分散囊体收放时的拉扯应力，避免长期使用后胶层边缘起翘脱落。实际结构验证阶段，这类气囊支架的伸缩疲劳寿命需要满足至少10000次反复拉伸收合不出现囊体开裂、卡扣松脱的问题，所以在褶皱的转角位置都做了0.3mm的壁厚加强处理，避免薄壁位置反复弯折出现应力发白、断裂的问题。安装边界上，这款支架的粘接基座直径控制在40mm以内，避开了绝大多数手机背面的摄像头模组区域、无线充电线圈区域，粘贴位置可以根据用户的握持习惯在手机背面上半区或者下半区灵活调整，不会和手机本身的结构、功能模块产生干涉。和市面上常规的纯色款气囊支架不同，这款设计预留了装饰盖板的通用替换接口，同规格的不同纹理盖板都可以通用互换，用户不需要反复撕拉底部的粘接胶层，

　　就能更换不同风格的外观装饰件，兼顾了结构实用性和外观个性化的需求。在手持防掉落的功能设计上，囊体拉伸后形成的环形空间可以容纳单根手指穿过，用户握持手机时手指穿过环体搭在盖板上，即使手部打滑手机也不会直接脱落，对于大屏手机的单手握持操作友好度很高，同时在需要临时收纳耳机线的时候，还可以把囊体拉伸到半高位置，将耳机线缠绕在囊体上，避免线材杂乱缠绕。整个产品的所有外露边缘都做了圆角钝化处理，没有尖锐的分型线毛刺，组装完成后各个模块的拼接缝隙控制在0.1mm以内，不会出现积灰、夹手的问题，囊体采用的软质弹性材质在受到挤压时能产生一定的形变缓冲，手机意外掉落时还能提供一定的减震防护作用，降低屏幕或者机身磕碰受损的概率。
