双作用气动执行机构结构设计方案

　　在流程工业的管线控制场景里，这类双作用气动执行机构是阀门驱动环节的核心执行单元，区别于单作用弹簧复位的结构，它依靠两侧气腔的压差变化实现输出轴的双向驱动，不需要额外配置复位弹簧，能在同等缸径下输出更稳定的双向扭矩，适配大口径球阀、蝶阀以及需要90度回转动作的工业截流元件，在化工流体输送、水处理管线切换、暖通管网调控这类需要频繁换向的工况里，相比电动执行机构响应速度更快，且具备本质防爆的特性，适合在有易燃易爆介质的生产区域部署。

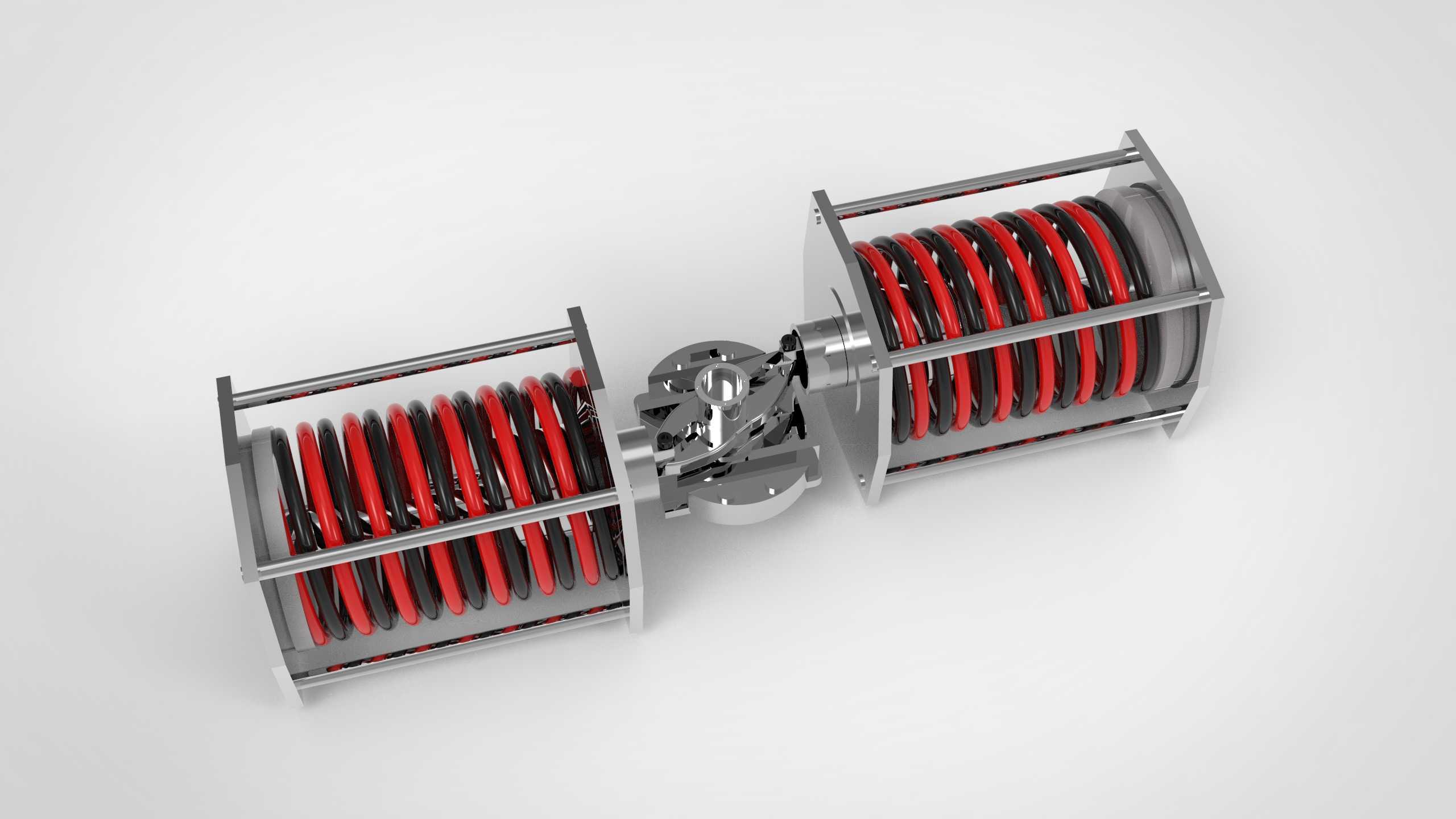

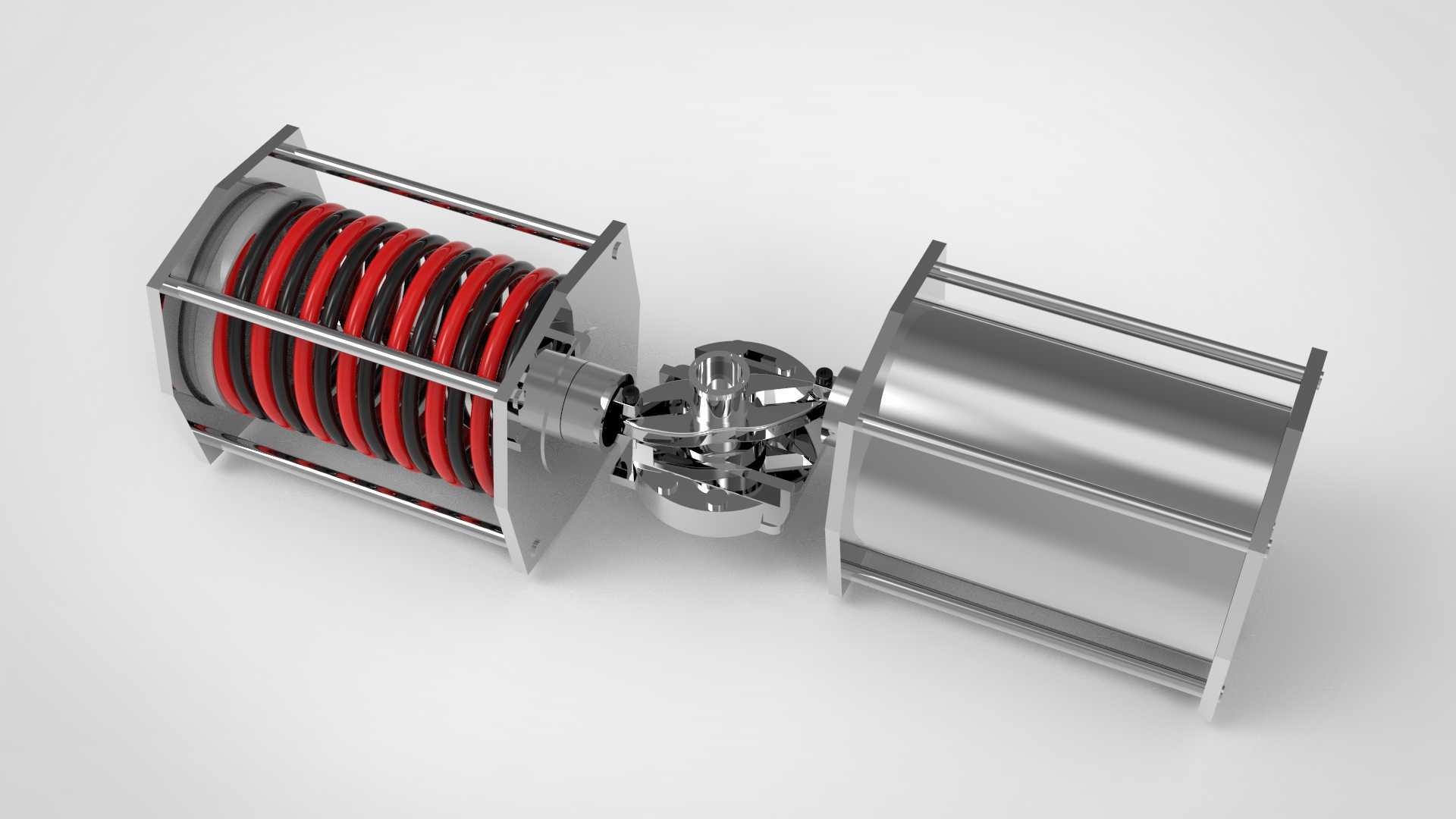

　　从结构设计逻辑来看，整个机构采用对称式的双活塞齿轮齿条传动布局，两侧的活塞组件在压缩空气的推动下做直线往复运动，通过活塞内侧集成的齿条段带动中间的输出齿轮做回转运动，这种传动结构的优势在于传动效率高，输出扭矩在整个回转行程里保持恒定，不会出现曲柄连杆结构在行程起止点扭矩衰减的问题。设计时将活塞的密封槽做了阶梯式优化，搭配耐磨导向环，既可以降低活塞往复运动时的摩擦阻力，又能避免高压气体下密封件被挤入间隙造成的破损，长期运行的密封可靠性比普通O型圈直装结构提升40%以上。

　　考虑到现场安装的兼容性，输出轴采用双端出轴的设计，既可以在顶部安装阀位反馈组件，也能根据安装空间选择从上端或者下端连接被驱动的阀杆，轴端的连接方榫按照通用阀杆安装尺寸做了标准化设计，不需要额外加工转接套就能适配市面上绝大多数常规回转类阀门的安装接口。两侧的端盖采用内六角螺钉与缸体连接，缸体本身采用挤压铝合金型材做硬质阳极氧化处理，表面硬度足够应对工业现场的磕碰与腐蚀，型材本身的精度可以保证缸体内孔的圆柱度控制在0.02mm以内，减少活塞运动时的偏磨问题。

　　安装边界上，机构底部的安装法兰符合ISO5211通用阀门安装标准，法兰上的安装孔位做了跨中设计，不管是水平安装还是垂直安装都能顺利对位，不需要调整阀门本身的安装角度。整个机构的外形宽度控制在适配DN100到DN300口径阀门的区间，不会因为机构本体尺寸过大造成管线旁的安装空间干涉，在做管线布局设计时，只需要在阀门上方预留出略大于机构本体宽度的操作空间，就能满足后期维护时拆解端盖、更换密封件的操作需求。

　　在功能特性上，双气路的进气设计可以通过调整两侧供气压力来微调输出扭矩的大小，当现场气源压力出现小幅波动时，只要压差保持在额定工作区间，就能保证输出扭矩足够克服阀座的密封摩擦力，不会出现阀门卡涩、关不到位的问题。机构的行程限位做了内置式设计，在两侧端盖上集成了可调限位螺钉，不需要额外加装外部限位块，就能精确调整0度和90度两个位置的回转角度，调整精度可以控制在±1度以内，保证阀门的全开全关位置准确，避免出现过位造成的阀瓣密封面损伤。

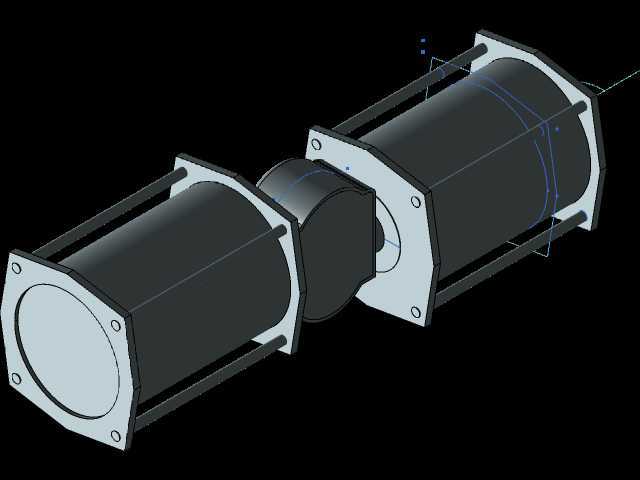

　　做三维建模的时候，需要重点关注齿条与齿轮的啮合侧隙，侧隙过大会造成阀位回差过大，影响管线流量控制的精度，侧隙过小则会在低温工况下因为材料热胀冷缩出现卡滞，建模时将侧隙控制在0.03到0.05mm的区间，同时给活塞导向环预留足够的热膨胀间隙，保证机构在-20℃到80℃的常规工作温度区间都能顺畅动作。另外，机构的气路接口采用标准G1/4内螺纹，适配现场常用的气动接头，不需要做额外的螺纹转接，减少气路泄漏点。整个传动部分的润滑采用长效润滑脂填充，出厂完成润滑后可以满足五年以上的运行润滑需求，日常维护只需要定期检查密封件的老化情况，不需要频繁拆解加注润滑脂，降低现场运维的工作量。
