物流仓储用矩形托盘项圈结构设计

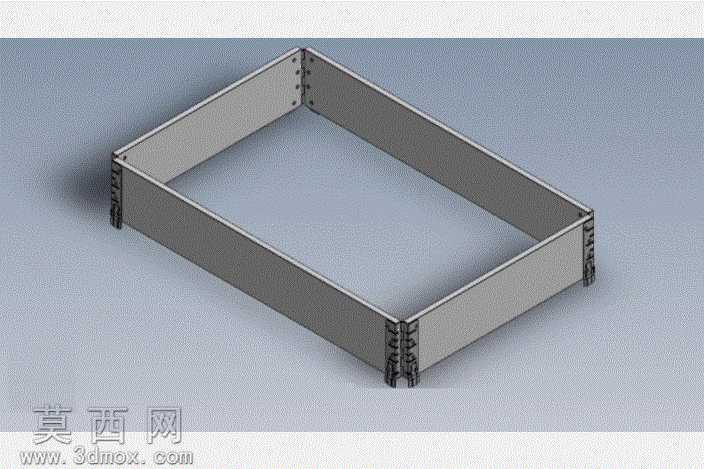

本作品为物流仓储场景配套的托盘项圈三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循钣金构件的加工工艺逻辑，对项圈的每一处折弯、拼接、连接结构都做了1:1的尺寸还原。模型整体为矩形闭合框式结构，四个转角位置采用对称式的拼接连接设计，预留了对应的铆接或螺栓装配点位，能够精准匹配标准托盘的外围尺寸，实现与托盘本体的快速扣合装配。建模阶段优先采用钣金特征模块完成主体壁板的构建，对壁板的厚度、折弯圆角、转角处的避让缺口都做了符合实际加工要求的参数设置，避免出现建模特征与实际生产工艺冲突的问题。渲染环节采用哑光金属材质模拟钢制仓储构件的表面质感，搭配浅灰色中性背景突出模型的结构轮廓，对转角处的连接结构做了局部光影强化，清晰展示拼接位的咬合结构与装配关系。该托盘项圈的设计思路围绕仓储周转的实际需求展开，框式结构能够在托盘上方形成规整的围挡空间，避免堆垛货物出现滑落、移位的问题，同时分体拼接的结构设计支持项圈的快速拆装与堆叠收纳，能够有效降低闲置状态下的仓储空间占用。模型的每一处壁板连接位都做了加强结构设计，在保证整体轻量化的前提下提升框体的抗挤压、抗碰撞能力，适配物流周转过程中的堆垛、转运工况。建模过程中对所有装配特征都做了干涉检查，确保各个拼接部件能够实现无干涉装配，转角处的连接点位排布均匀，能够保证装配后整体框体的结构稳定性，壁板的边缘位置做了卷边处理设计，避免使用过程中出现锐边划伤的安全隐患。整体模型结构完整，特征参数可编辑，能够直接用于后续的工程图导出、工艺拆解以及实物打样验证，适配仓储物流设备的配套设计需求。
