V-flex弗吉尼亚型联轴器精密三维设计

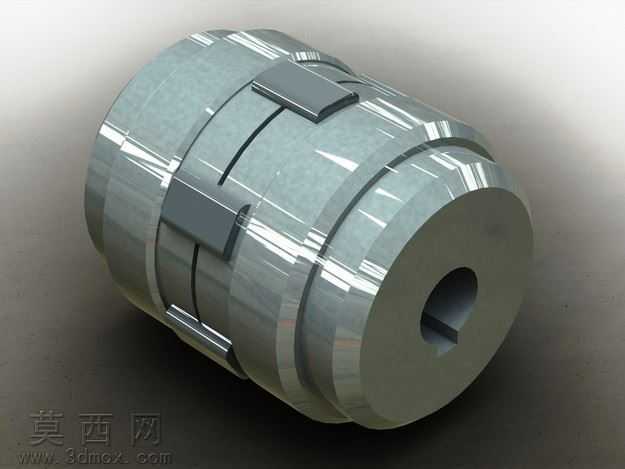

本作品为V-flex弗吉尼亚型联轴器的三维参数化设计模型，建模阶段以机械传动领域常用的弹性联轴器结构规范为核心依据，先通过回转特征构建联轴器两端的轴套基体，精准还原轴孔内部的键槽结构，确保与传动轴的装配匹配精度；中段的弹性连接结构采用多段式分体建模思路，将弹性嵌块、定位卡件与两侧轴套的装配关系逐一梳理，通过布尔运算完成各部件的配合间隙预留，既保证装配逻辑符合实际生产要求，也清晰呈现联轴器的扭矩传递路径。材质设置上，金属轴套部分采用合金钢材质参数，调整金属粗糙度、反射率与环境光遮蔽参数，还原金属零件经机加工后的细腻金属光泽与表面质感；弹性连接块部分采用改性工程塑料材质，调整漫反射与高光参数，区分金属与非金属部件的视觉差异，让模型各部件的材质辨识度清晰直观。渲染阶段采用影棚级布光方案，主光源从侧上方投射，突出联轴器外圆柱面的加工纹理与卡件的立体结构，辅助光源补全暗部细节，避免键槽、装配缝隙处出现死黑区域，背景采用低饱和度渐变灰色，将视觉焦点完全集中在联轴器本体上，同时添加柔和的地面投影，增强模型的真实感与空间感。设计过程中充分考虑该类联轴器的实际使用场景，在结构上预留了合理的同轴度补偿空间，各卡接部件的限位结构完全符合弹性联轴器的设计标准，既可以用于机械设计教学中的联轴器结构演示，也能作为传动系统设计选型时的参考模型，帮助设计人员快速理解该类联轴器的装配逻辑与外形尺寸，缩短传动方案的设计验证周期。模型的每一处结构都经过尺寸校验，轴孔直径、键槽尺寸、联轴器总长、外径等参数均符合对应规格联轴器的行业标准，不存在结构干涉与尺寸失真问题，能够直接导入各类三维装配场景中使用。
