双梁桥式起重设备三维设计模型

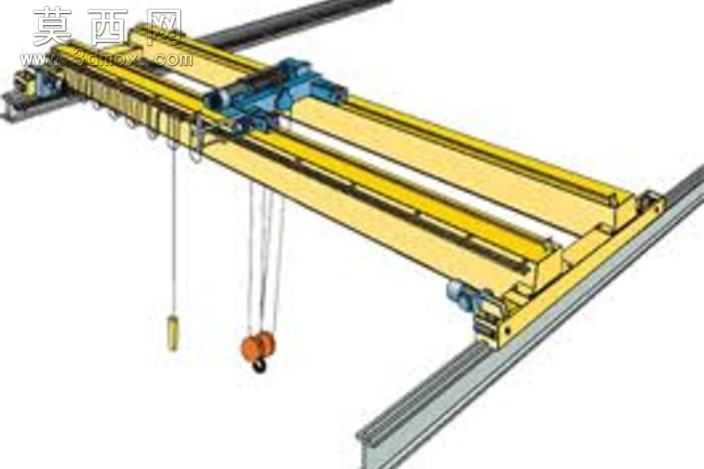

本模型为双梁桥式起重机三维设计成果，建模过程严格遵循通用桥式起重机的实际工程设计规范，完整还原了设备的核心结构与功能细节。建模阶段首先搭建整体装配基准，以两根平行布置的箱型主梁作为核心承载构件，主梁采用等截面箱型结构建模，还原了实际生产中钢板焊接成型的结构特征，两端通过端梁结构与运行轨道配合，端梁处集成了大车运行机构的传动组件、行走轮组与限位结构，保证大车沿轨道纵向行走的结构合理性。主梁上方布置有小车运行机构，小车架采用焊接框架式结构建模，其上集成了起升机构的卷筒、钢丝绳缠绕系统、滑轮组与吊钩吊具组件，同时还原了小车运行的驱动轮组与导向结构，可实现小车沿主梁横向的移动功能。模型中对起升系统做了细致还原，包含两组独立的吊具结构，分别适配不同的吊装作业场景，钢丝绳采用柔性构件的等效建模方式，还原了从卷筒引出、经滑轮组导向最终连接吊钩的完整缠绕路径，吊钩组包含滑轮架、吊钩螺母、推力轴承与吊钩本体的完整结构，还原了实际作业中的承重与转动功能。材质配置上，主梁、端梁、小车架等承载结构件采用工程中常用的Q235钢材材质，赋予哑光金属漆质感，行走轮、卷筒、滑轮等传动部件采用调质钢材材质，吊钩采用高强度合金钢材质，操作室、电气箱等附属部件采用对应工程塑料与钢材的组合材质，整体材质表现贴合工业设备的真实视觉效果。设计过程中充分考虑了各部件的运动干涉问题，对大车运行、小车横移、吊钩起升三个核心运动方向的行程做了限位结构建模，各传动部件的装配间隙符合机械设计的公差要求，附属结构如端部缓冲器、安全栏杆、供电滑触线接口等细节也做了对应还原，完整呈现了额定起重量5吨级双梁桥式起重机的整体结构，可用于起重设备的结构展示、原理教学、方案演示等场景，为起重机械的设计优化、作业模拟提供可靠的三维模型支撑。
