表盘式液压万能材料试验机三维建模

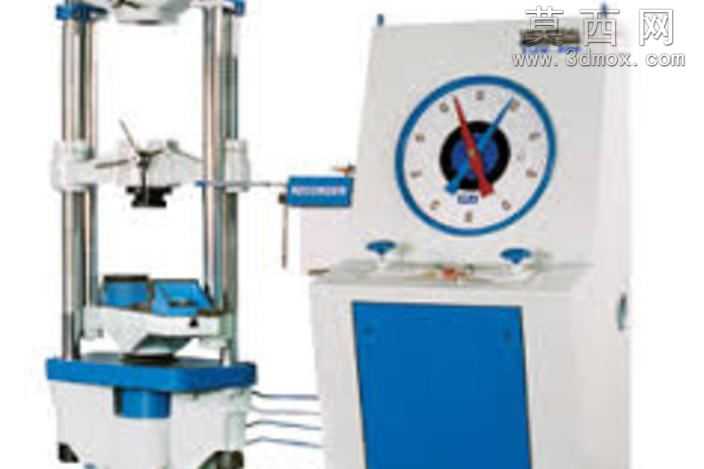

本模型为表盘式液压万能材料试验机的三维数字化建模成果，建模过程中严格遵循真实设备的尺寸比例与结构逻辑，完整还原了设备的两大核心组成部分：左侧的双立柱加载框架与右侧的表盘控制主机。建模阶段首先对设备的整体轮廓进行草绘定位，确定双立柱的垂直间距、横梁的行程范围以及主机柜体的长宽高参数，保证整体结构的协调性。针对加载框架部分，细致还原了上下钳口的夹持结构、升降丝杠的传动细节、横梁的锁紧机构以及底部的液压加载基座，金属立柱采用抛光不锈钢材质表现，表面添加细微的拉丝纹理与环境反射效果，钳口部位做发黑处理模拟淬火后的金属质感，基座部分采用铸铁材质搭配蓝色喷塑漆面，还原工业设备的典型涂装风格。右侧控制主机部分重点还原了大尺寸表盘的细节，包括表盘刻度线、不同颜色的指示指针、表盘外圈的蓝色装饰边框，同时还原了主机台面上的操作手轮、控制按钮以及下部的柜体柜门结构，柜体表面做哑光白漆质感，柜门部分添加细微的合页与把手细节，提升模型的真实度。渲染阶段采用三点布光方案，主光源模拟车间顶光效果，添加柔和的阴影投射，辅助光源补全暗部细节，环境光添加微弱的冷色调反射，让金属部件的质感更加突出。设计过程中充分考虑了模型的可编辑性，所有部件均采用参数化建模方式构建，关键结构保留了可修改的尺寸参数，方便后续根据不同型号的试验机进行调整适配，同时对内部的液压管路、传动连接结构做了简化处理，在保证外观还原度的前提下降低了模型的面数，兼顾展示效果与运行流畅度。
