桌面式近场通讯读卡终端结构设计

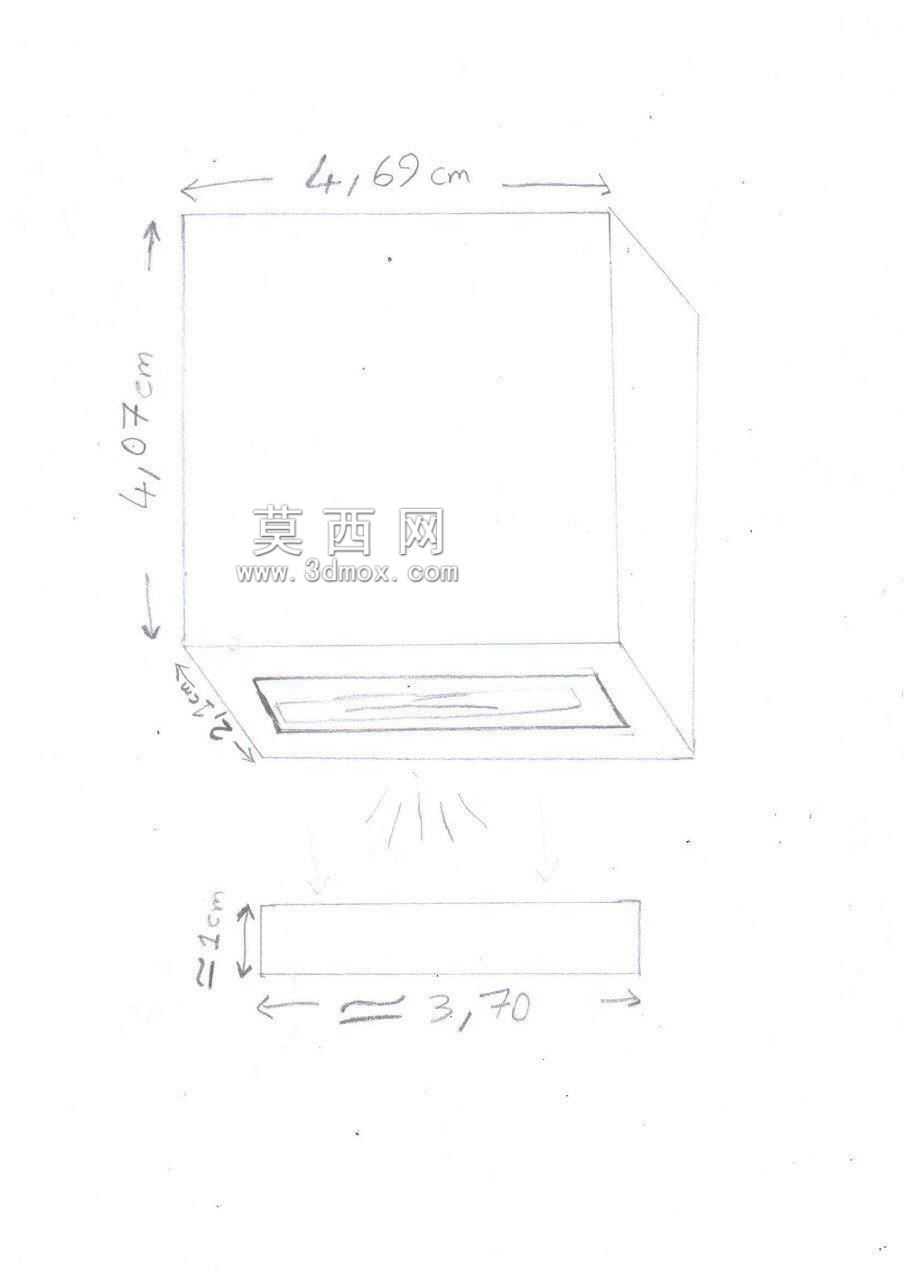

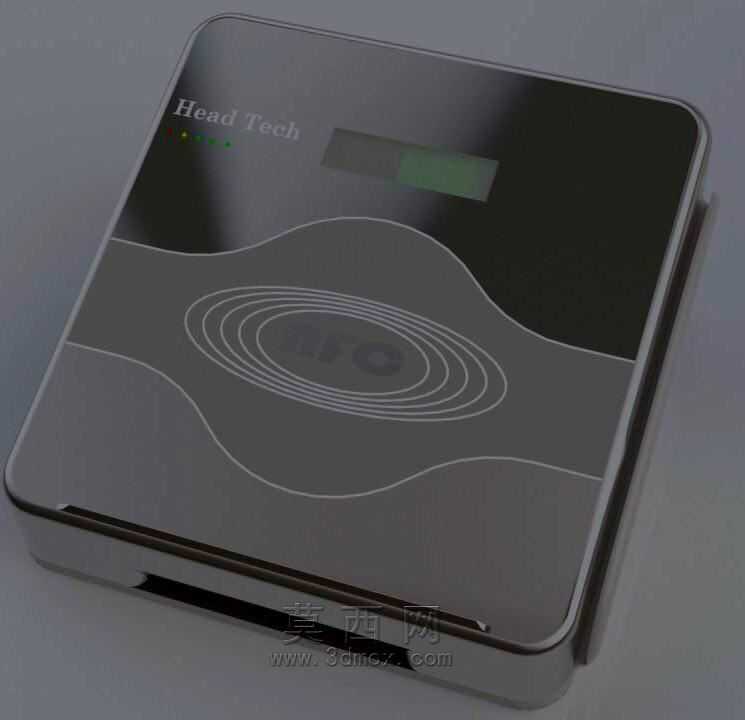

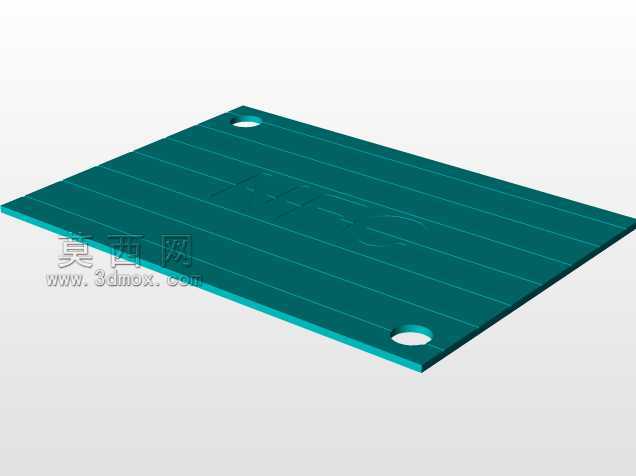

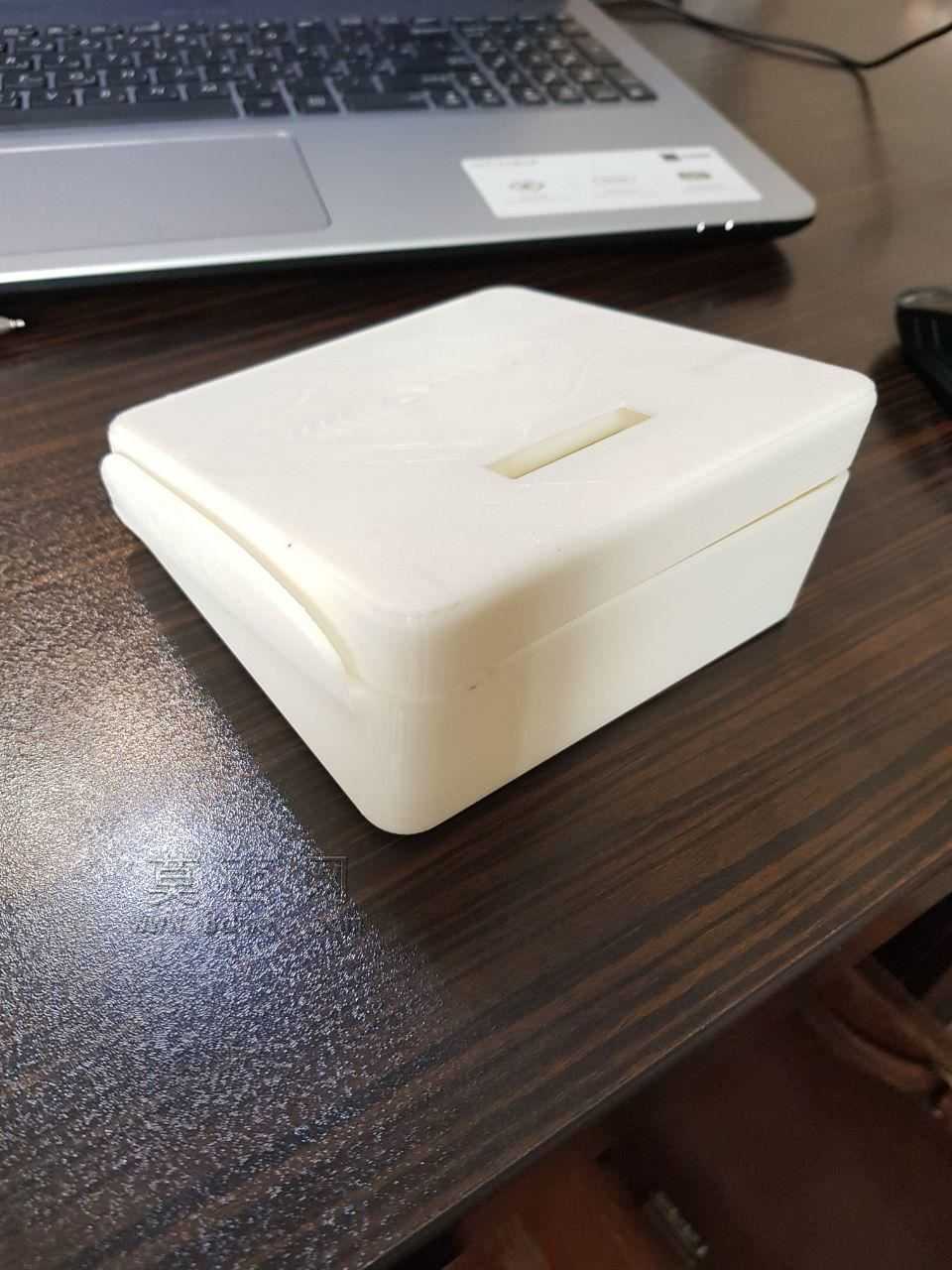

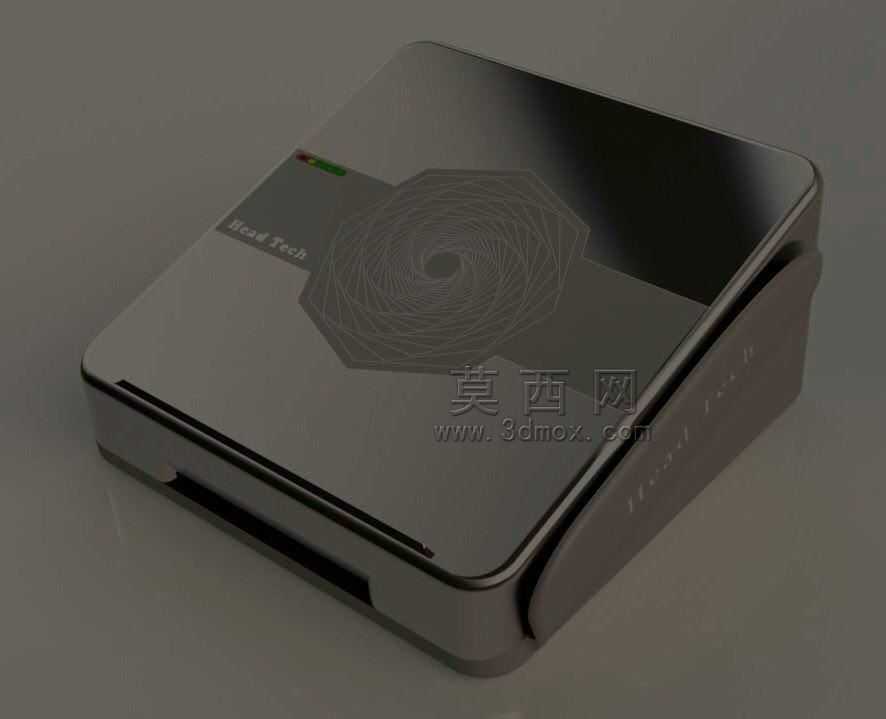

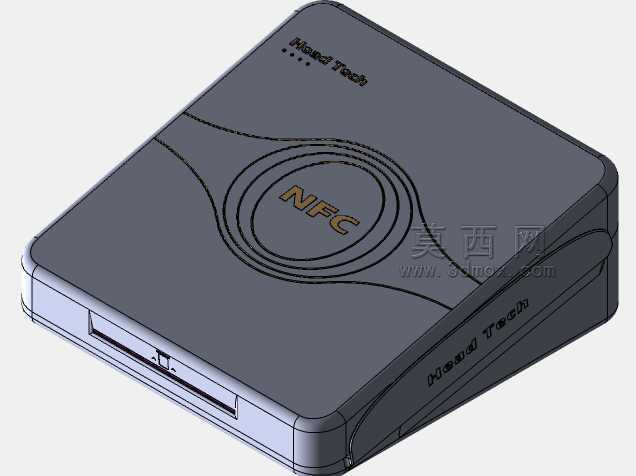

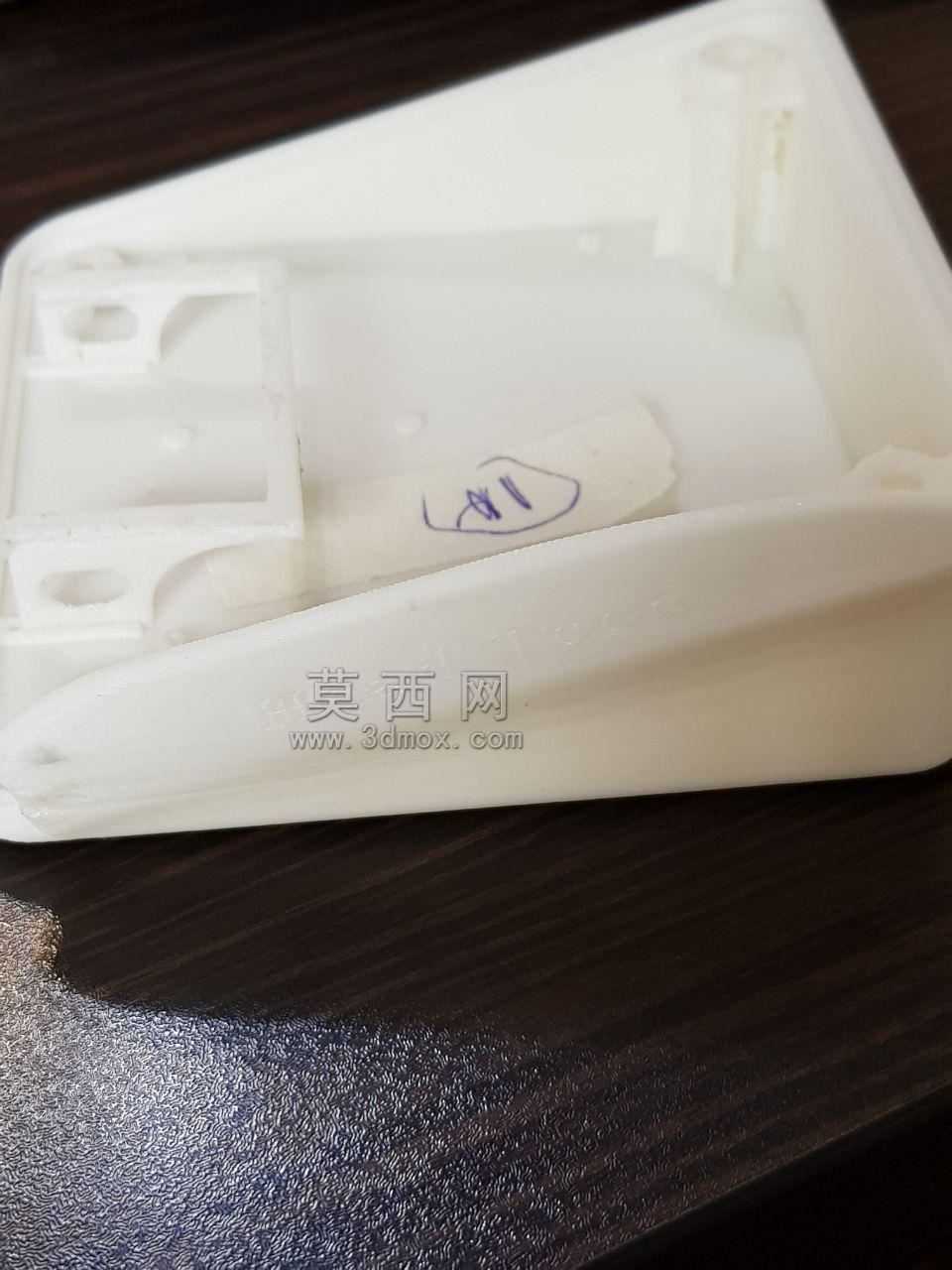

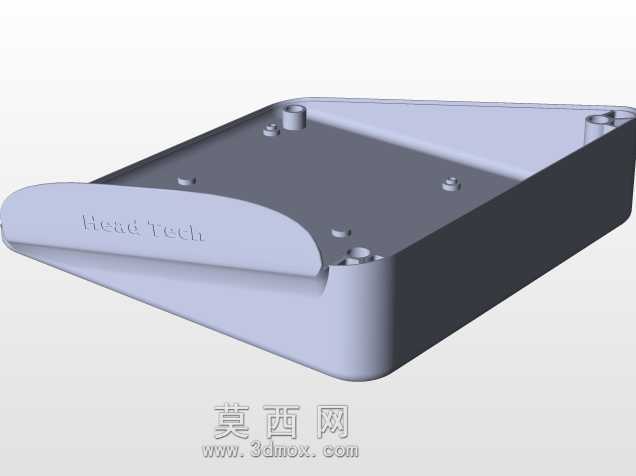

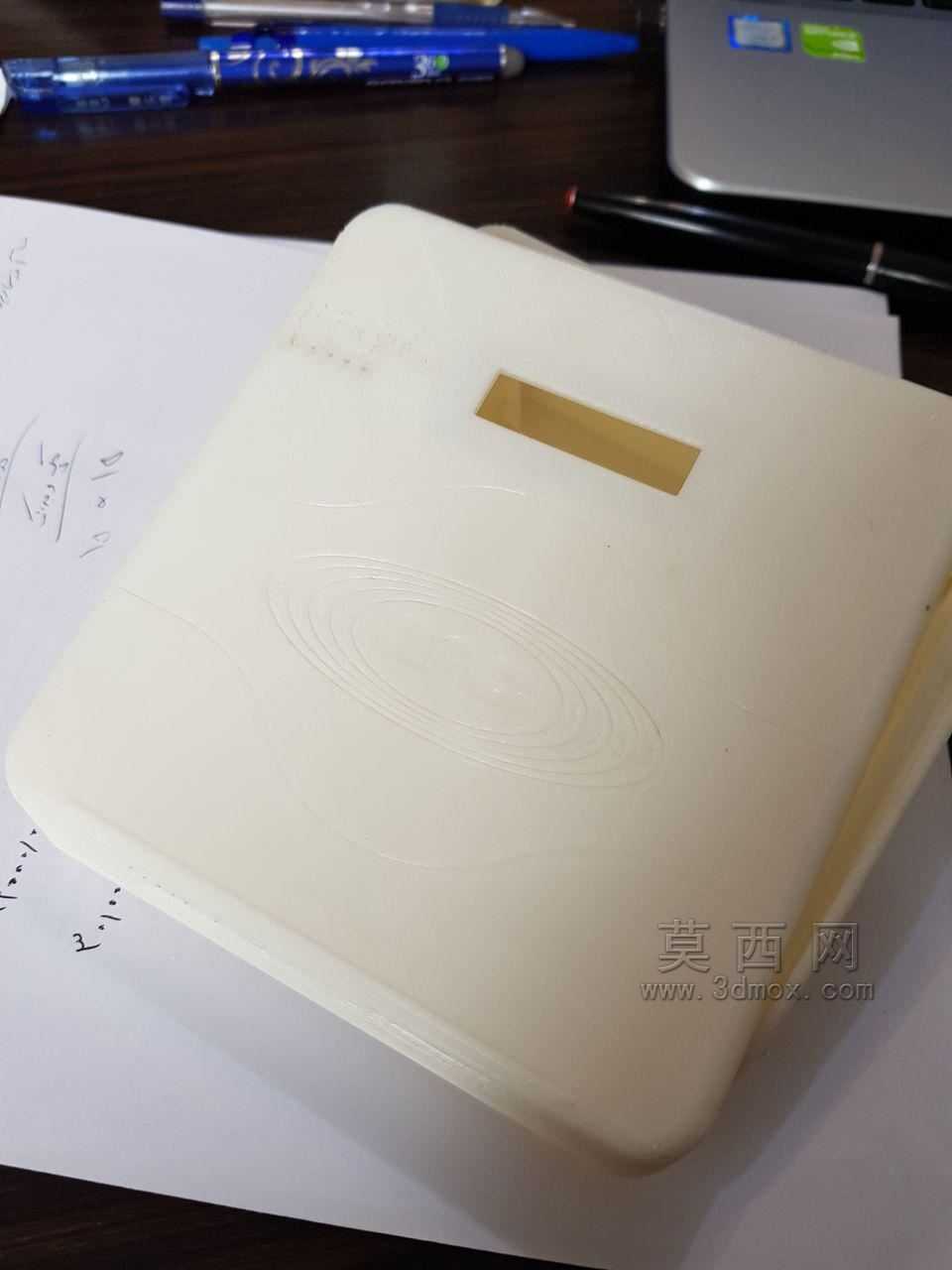

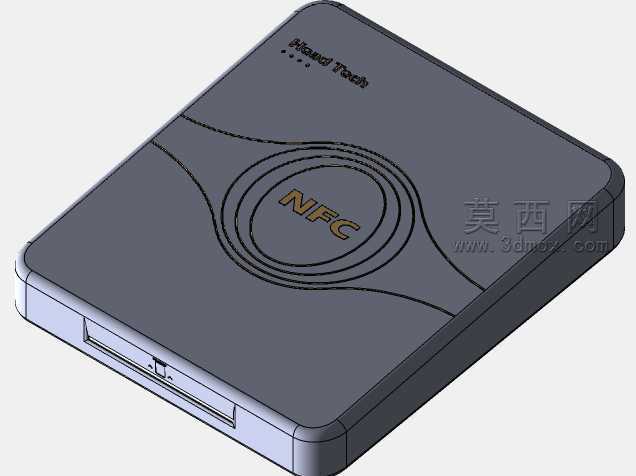

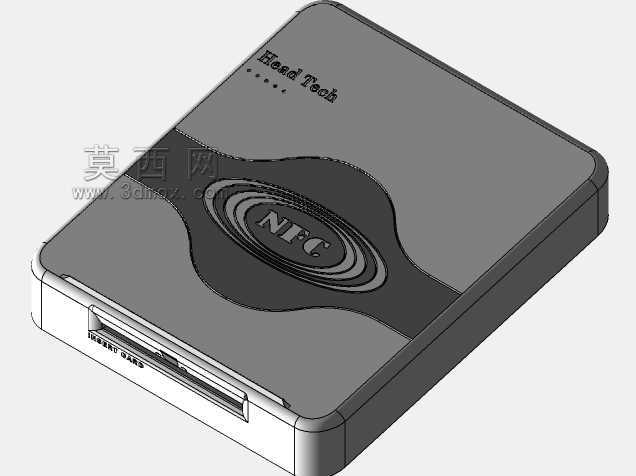

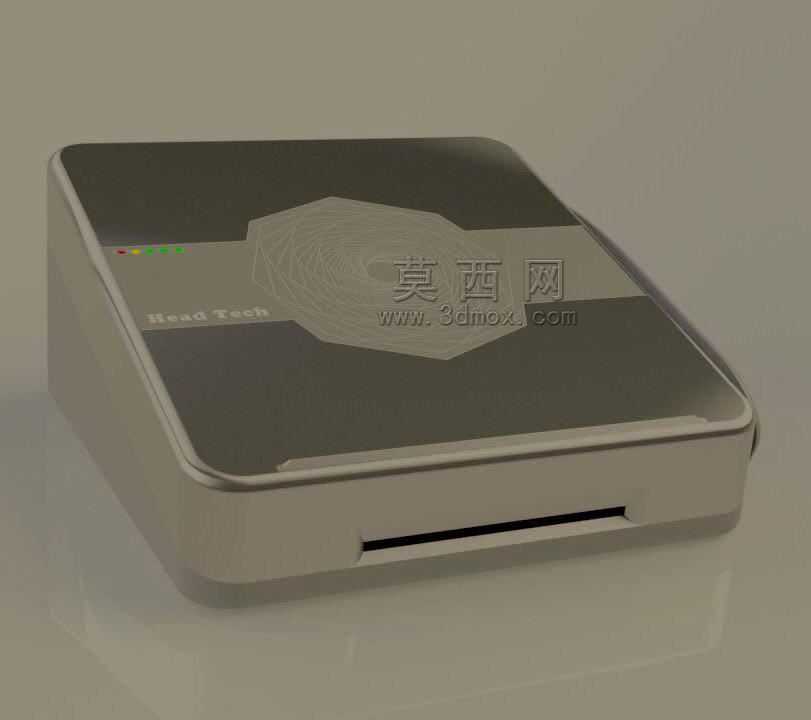

　　这款近场通讯读卡终端的结构设计，首先围绕桌面高频使用场景做了针对性的边界考量，整机采用方正带圆角的一体化壳体布局，底面预留整圈防滑胶垫安装位，放置在办公台面、收银台、门禁值守台时不会因卡片插拔动作产生滑移，壳体侧边做了15度左右的斜切收边，既弱化了方正壳体的生硬感，也让插卡口的位置刚好适配人手持卡片插拔的自然角度，不需要刻意调整手腕姿态就能完成卡片对位。设备核心功能是实现符合ISO14443标准的近场通讯信号读写，可覆盖身份核验、小额支付、门禁卡授权、电子标签数据读取等多类场景，内部结构分层设计时，首先将射频天线板布置在壳体顶面正下方区域，天线与顶面外壳的间距控制在2mm以内，避免壳体材质对射频信号产生过度衰减，

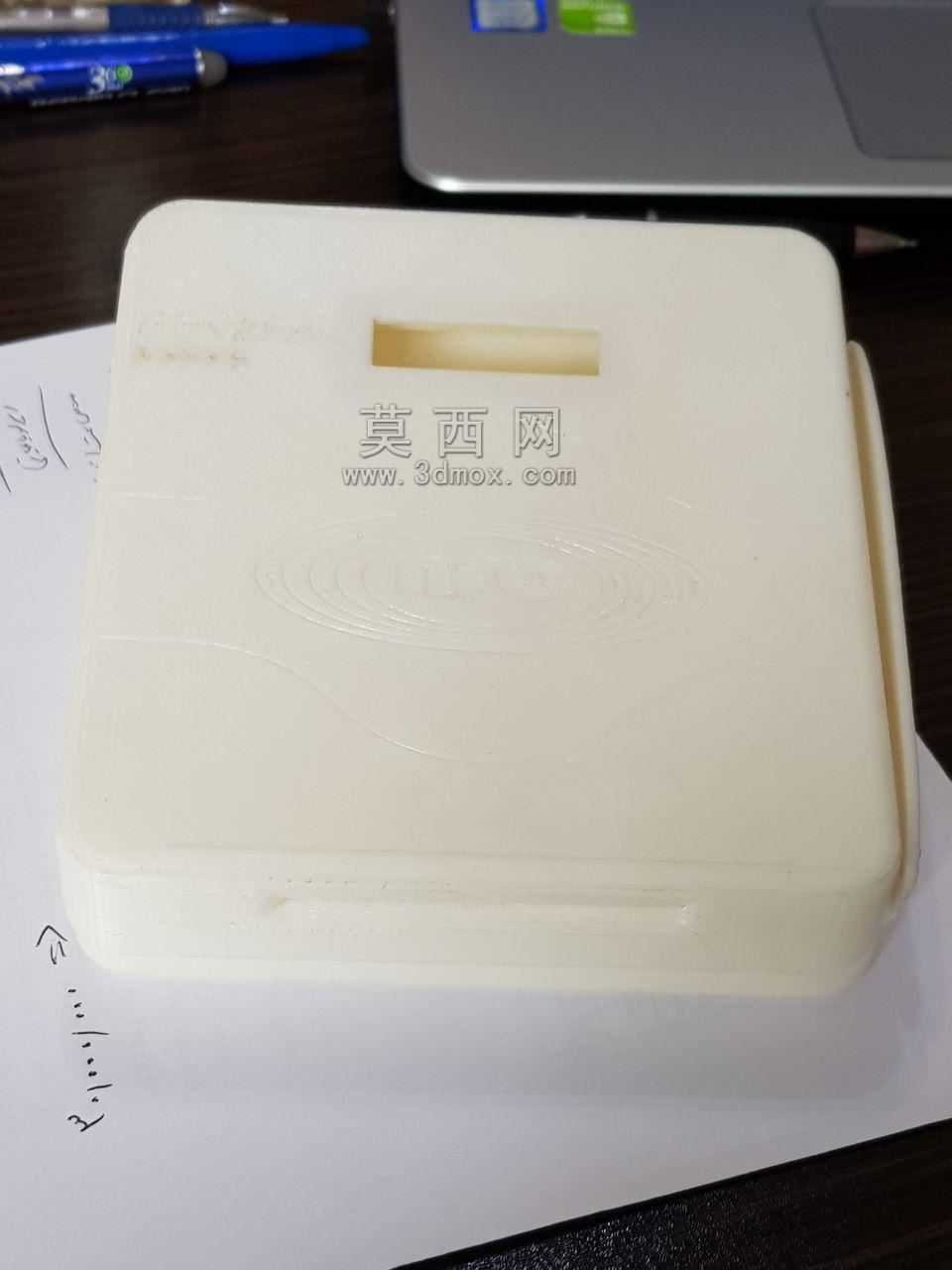

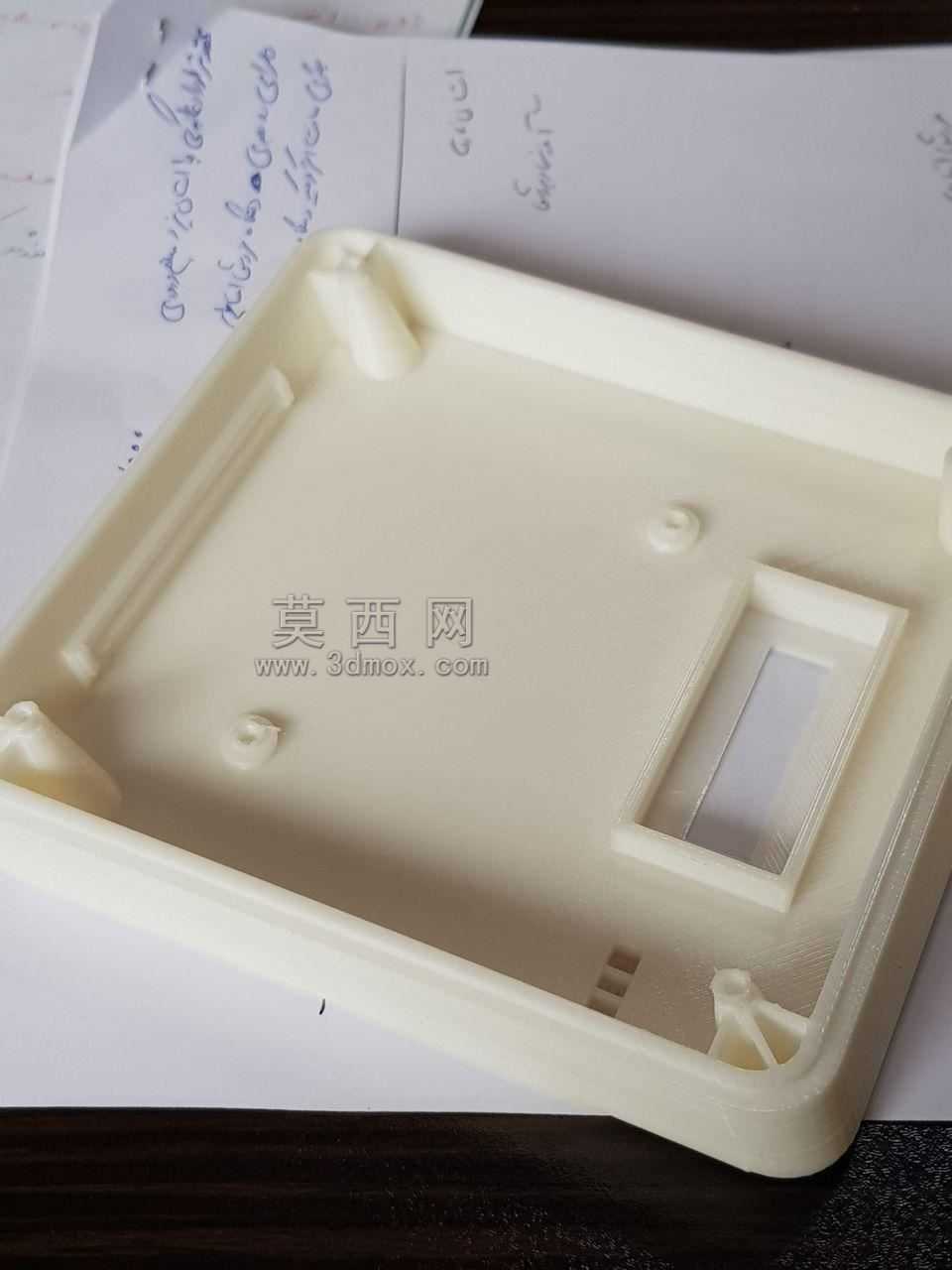

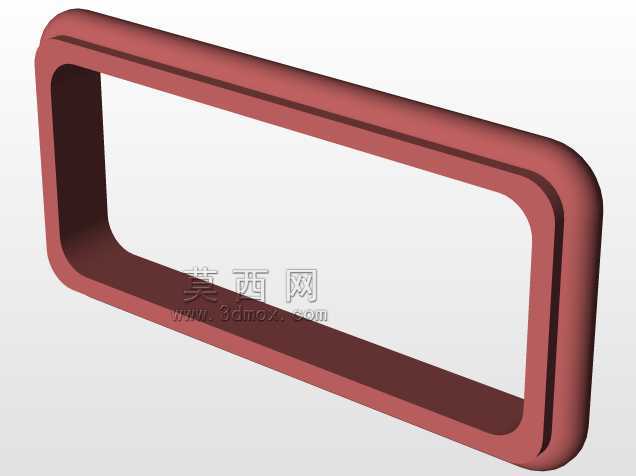

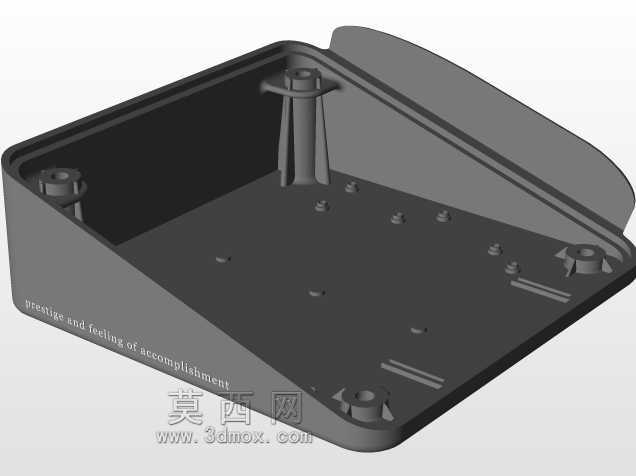

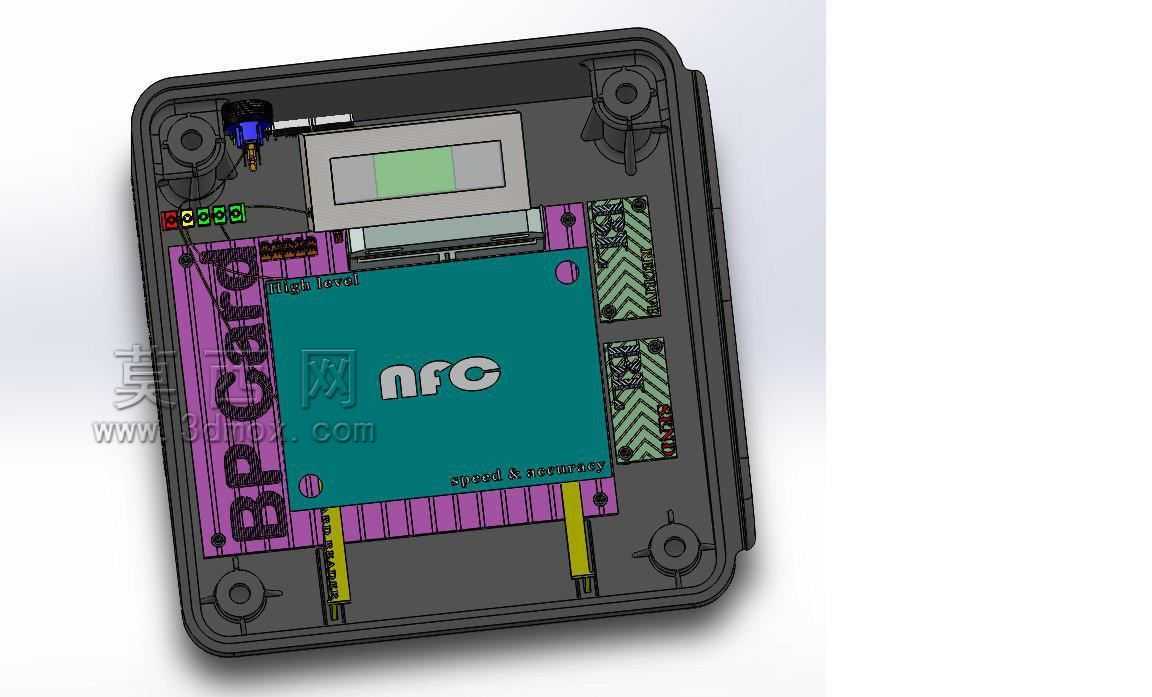

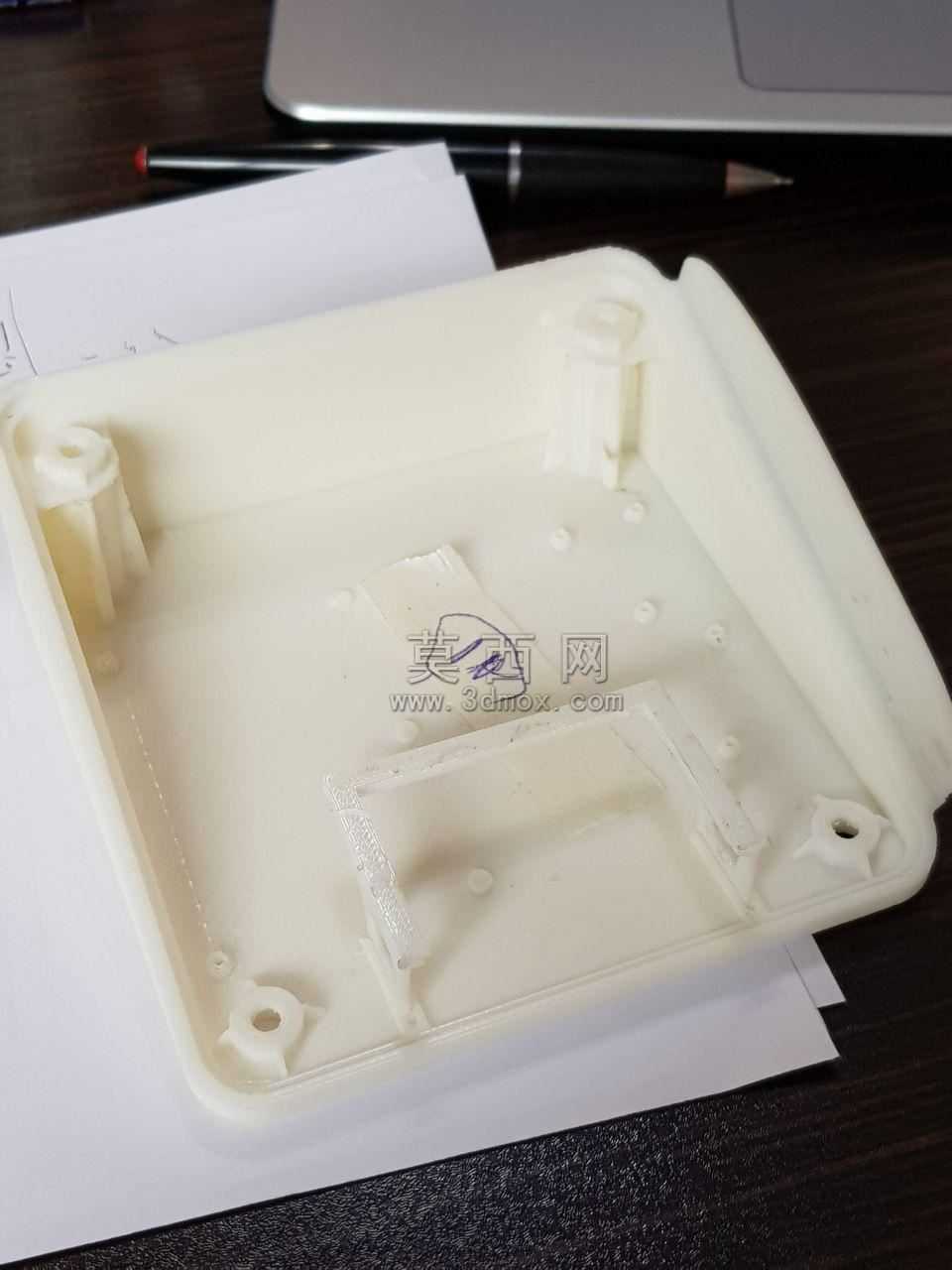

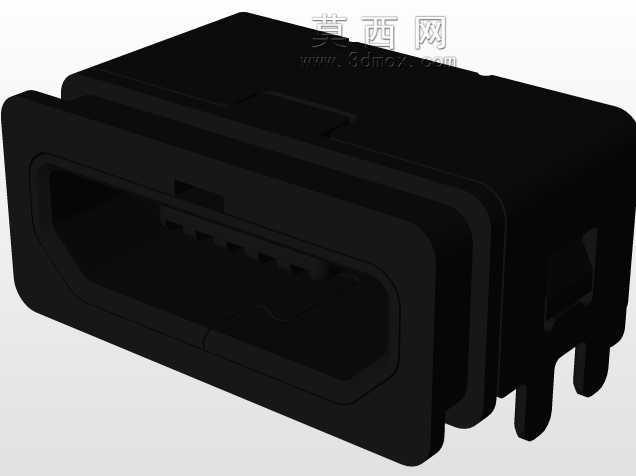

　　顶面外壳选用ABS+PC混合材质，表面做哑光晒纹处理，既保留足够的结构强度，也不会在长期触摸后残留明显指纹与划痕。主控制电路板布置在天线板下方的中层腔体，电路板与壳体侧壁预留3mm的走线空间，电源接口与数据传输接口统一布置在设备后侧，避免侧边走线影响桌面摆放的整洁度，接口周边做了加厚的支撑筋，防止频繁插拔数据线时接口出现松脱。插卡口采用通槽式设计，槽口宽度预留0.5mm的卡片插拔余量，槽口边缘做R0.8的圆角导边，避免卡片插拔过程中刮花卡面，槽体内部两侧设置弹性导向筋，卡片插入时能自动引导至内部读卡触点的正位，不会出现偏卡导致的读卡失败问题。壳体的装配采用卡扣加底部隐藏螺丝的组合方式，卡扣沿壳体四周边缘均匀布置，

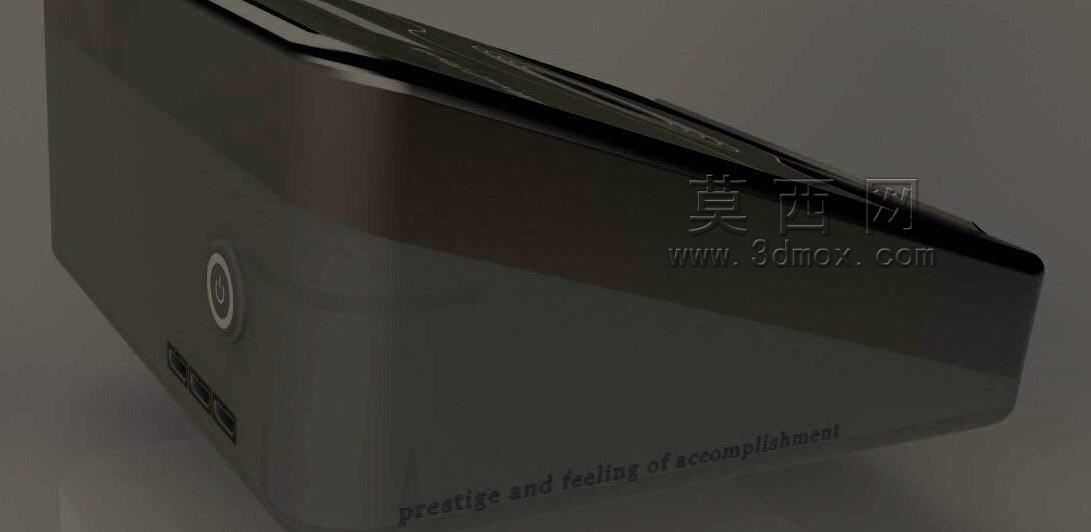

　　保证上下壳合模后的缝隙均匀度控制在0.2mm以内，底部螺丝隐藏在防滑胶垫下方，既保证外观面的整体性，也方便后期维护时拆解设备。散热设计上，因为整机工作功耗较低，没有设置主动散热风扇，而是在壳体后侧接口周边开设阵列式通风小孔，利用设备工作时的内部空气自然对流带走热量，通风孔内侧贴有防尘网，避免桌面环境的灰尘、细小杂物进入设备内部影响电路稳定性。设备的整体尺寸控制在成年人手掌可完全覆盖的范围，重量集中在底部配重区域，单手挪动设备时不会出现头重脚轻的倾翻问题，顶面的标识区域采用模内注塑工艺制作，不会因长期摩擦出现标识脱落的情况，侧边斜面上预留了状态指示灯的透光位，指示灯光线经过壳体内部的柔光结构漫射后，不会产生刺眼的直射光，

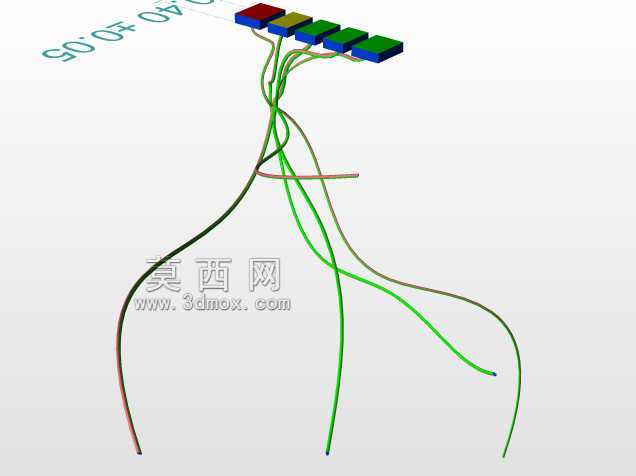

　　用户在正常坐姿下就能清晰识别设备的工作状态。在结构强度校核阶段，针对壳体边角做了1米高度自由跌落的仿真验证，边角位置的内部加厚筋条可分散跌落时的冲击能量，保证壳体跌落后不会出现开裂、内部电路板接插件松脱的问题。针对不同使用场景的适配性，这款设备的底部预留了壁挂安装的螺丝孔位，除了桌面平放使用外，也可以通过膨胀螺丝固定在墙面、闸机侧立面等位置，安装孔位做了沉头设计，螺丝安装后不会突出底面，保证平放时的平整度。内部走线全部采用线槽固定，避免组装时线缆挤压到射频天线区域影响信号稳定性，电路板与壳体之间设置有2mm高度的绝缘支撑柱，既避免电路板与壳体直接接触产生的磨损，也能在设备受到振动时起到缓冲作用。
