创意折叠结构两轮代步车结构设计

这款两轮代步结构的设计初衷，是面向城市短途通勤场景下的便携出行需求，解决传统两轮代步工具体积偏大、不便携带进入公共交通、办公场所的痛点。从结构布局来看，整体采用了非传统的同轴铰接设计，两个轮组通过中间的环形铰接构件连接，区别于常规自行车的前后轮直线排布框架，这种结构在折叠状态下可以将两个轮组沿铰接轴转动贴合，大幅缩小收纳后的整体占用空间，能够轻松放入常规尺寸的双肩背包或者办公工位的侧柜中，适配地铁、公交换乘的最后一公里出行场景，也适合作为园区巡检、厂区内短途移动的代步工具使用。

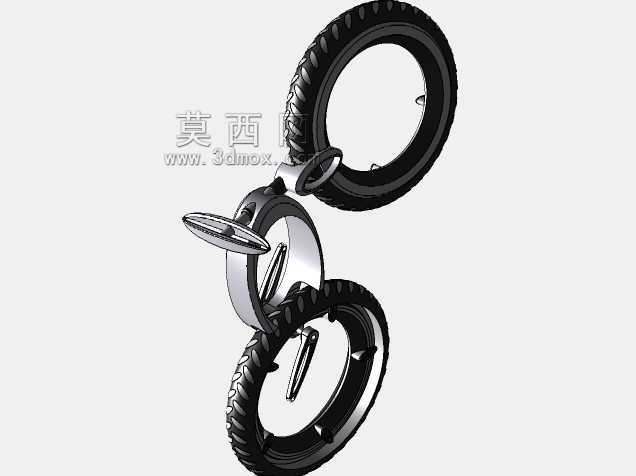

从功能特性上看，该结构摒弃了传统自行车的三角车架设计，将承载受力点集中在中间的铰接连接环上，轮组采用标准的充气橡胶轮胎搭配金属轮辋，轮辋内侧预留了棘爪安装位，可适配常规的棘轮传动结构，不需要额外定制特殊规格的传动配件，后期维护更换成本与常规民用自行车配件通用。中间的铰接构件采用环形中空设计，一方面可以降低整体结构重量，另一方面中空位置可以容纳折叠后的脚踏组件，脚踏采用可翻转的平板结构，使用时翻出与铰接环垂直，提供足够的踩踏支撑面，收纳时可以翻转贴合在铰接环侧面，不会额外突出占用空间。转向控制通过铰接环内部的回转轴承实现，使用者握持的操控部分与前轮组的转向轴联动，转向角度限制在左右各35度范围内，避免大角度转向时出现轮组干涉的问题，保证低速行驶时的操控稳定性。

设计过程中首先考虑的是轮组的安装边界，两个轮组的外径尺寸控制在320mm，轮辋宽度45mm，轮胎充气后的断面宽度50mm，铰接环的中心轴线与两个轮组的中心轴线平行度公差控制在0.2mm以内，避免转动折叠时出现卡滞。铰接部位的连接轴采用不锈钢材质，轴径12mm，搭配两个深沟球轴承支撑，径向承载能力不低于80kg，能够满足常规成年使用者的体重承载需求。轮组与铰接环的连接支架采用一体化冲压成型的铝合金构件，厚度3mm，支架上预留了刹车安装座，可以适配钳形刹车或者碟刹结构，不需要额外对支架进行二次加工。

在实际使用场景中，该结构展开后的整体长度仅为480mm，宽度180mm，高度620mm，相比常规折叠自行车展开后1200mm以上的长度，占用的通行空间更小，在人流密集的步行街区、写字楼走廊中移动时不会对周边行人造成干扰。折叠操作不需要额外的工具，只需要扳动铰接部位的快拆锁扣，就可以将两个轮组转动至贴合位置，锁扣自动卡紧固定，整个折叠过程耗时不超过5秒，折叠后的整体外形为两个叠放的轮组加中间的环形结构，外形尺寸为330mm*330mm*100mm，可以直接放入常规的电动车储物筐或者手提袋中。

结构设计时充分考虑了不同使用场景的适配性，轮组的轮胎花纹采用常规的城市通勤胎花纹，兼顾铺装路面的抓地力与滚动阻力，在平整的柏油路面、水泥路面上行驶时的滚动阻力与常规12寸小轮自行车相当，铰接部位的锁止机构采用双重锁止设计，除了快拆扳把的锁止外，还额外设置了一个弹簧定位销，只有同时按压定位销、扳动快拆扳把才能进行折叠操作，避免行驶过程中误触导致结构折叠引发安全问题。承载部位的受力经过有限元校核，在100kg的垂直载荷下，铰接环的最大变形量不超过0.15mm，连接支架的最大应力远低于铝合金材料的屈服强度，能够满足日常使用的强度需求，不会出现结构变形或者断裂的问题。

不同于常规折叠自行车采用的车架对折结构，这种铰接轮组的设计没有外露的长车架杆件，收纳后没有突出的尖锐部件，携带时不会剐蹭衣物或者周边物品，轮组外侧的轮胎为橡胶材质，即使在收纳状态下与其他物品接触也不会造成刮损。脚踏的翻转结构内置了阻尼定位结构，展开后能够自动保持水平状态，踩踏时不会出现翻转打滑的问题，脚踏表面设置了防滑凸纹，即使在雨天鞋底沾水的情况下也能保证足够的摩擦力。转向部位设置了阻尼调节结构，使用者可以根据自己的使用习惯调整转向阻尼的大小，阻尼过小容易出现转向过于灵活导致的行驶不稳，阻尼过大则会导致转向费力，可调的阻尼结构能够适配不同使用者的操控习惯。
