自然垂落形态单节拼接金属链条结构

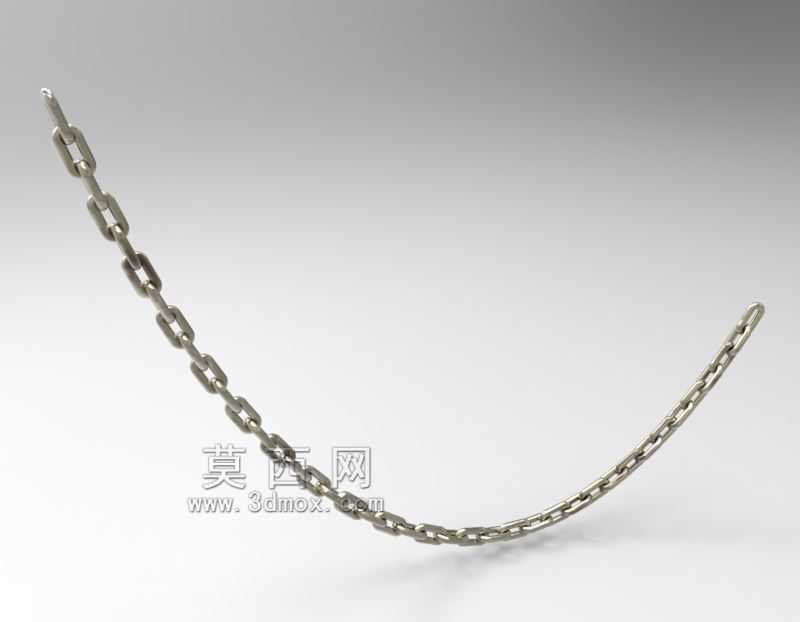

　　这类垂态金属链条在工业场景中覆盖的应用范围极广，从轻载工位的物料悬挂牵引、设备检修时的临时防坠挂接，到小型输送线的柔性拖拽传动、户外防护设施的拦挡连接，都能见到同结构链条的实际应用。区别于张紧状态下工作的传动链，这类自然下垂的链条不需要匹配链轮齿形做精准啮合，核心功能是依托自身链节的铰接自由度，在重力作用下形成顺滑的悬链线形态，既可以承受沿链条走向的轴向拉力，也能在小幅度横向扰动下通过链节转动释放应力，不会像刚性拉杆那样在受侧向力时出现弯折变形。

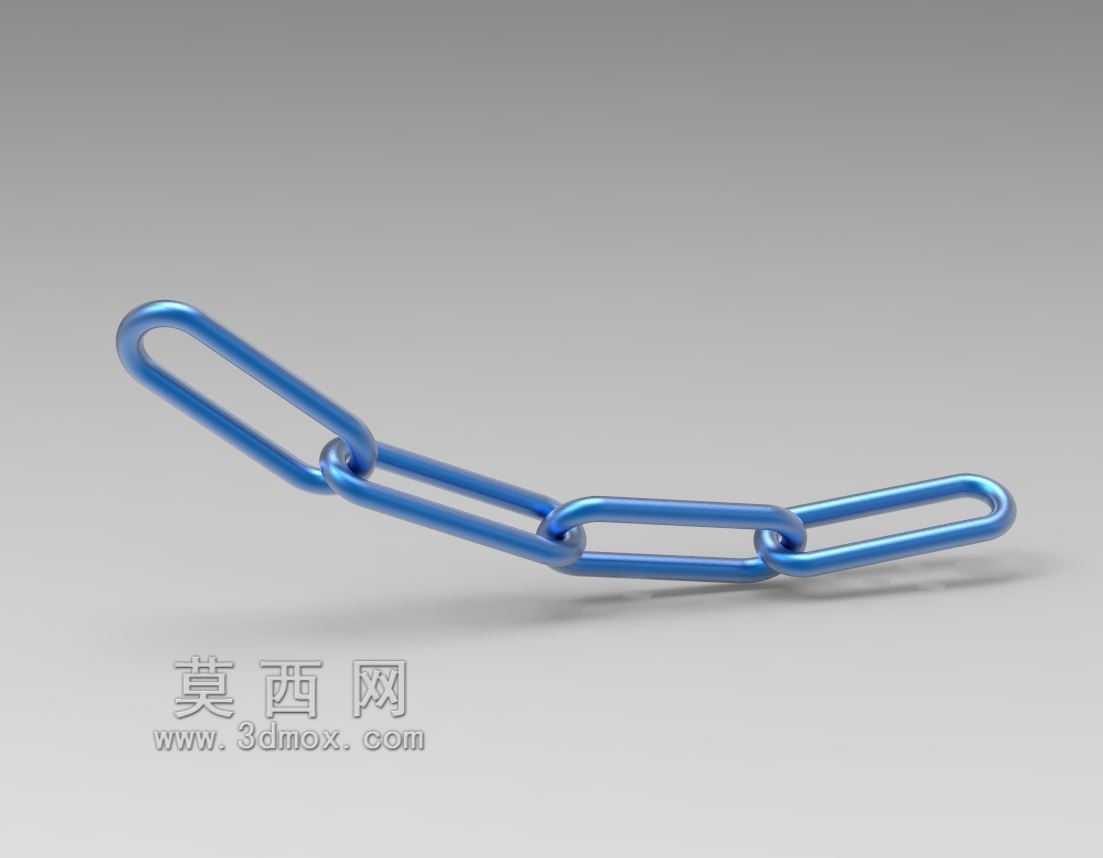

　　从结构设计逻辑来看，整个链条采用统一规格的闭口链环依次铰接串联，没有额外的连接销轴或者锁止配件，单个链环为等截面长圆形闭环，环体截面为圆形，相邻链环互相穿套形成活动连接，这种结构的优势在于所有链节的受力状态完全一致，不会出现局部应力集中的薄弱点，同时铰接点没有额外的装配零件，长期使用过程中不需要做销轴防脱的维护处理，只要链环本身的磨损量在允许范围内，整条链条的承载能力就不会出现明显衰减。设计时首先要确定的是链环的几个核心尺寸：环体的线径直接决定单环的抗拉力，线径越粗，链环的破断拉力越高，但对应的链环内孔尺寸也要同步放大，保证相邻链环可以自由穿套转动；链环的节距也就是单环的长度方向尺寸，决定了链条弯曲的最小半径，节距越小，链条可以弯折的曲率半径越小，形成的悬链线形态越顺滑，但过小的节距会增加单位长度链条的链环数量，提升加工和装配的复杂度。

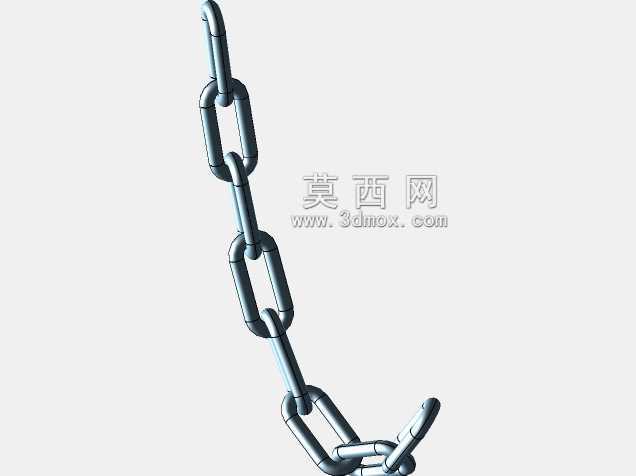

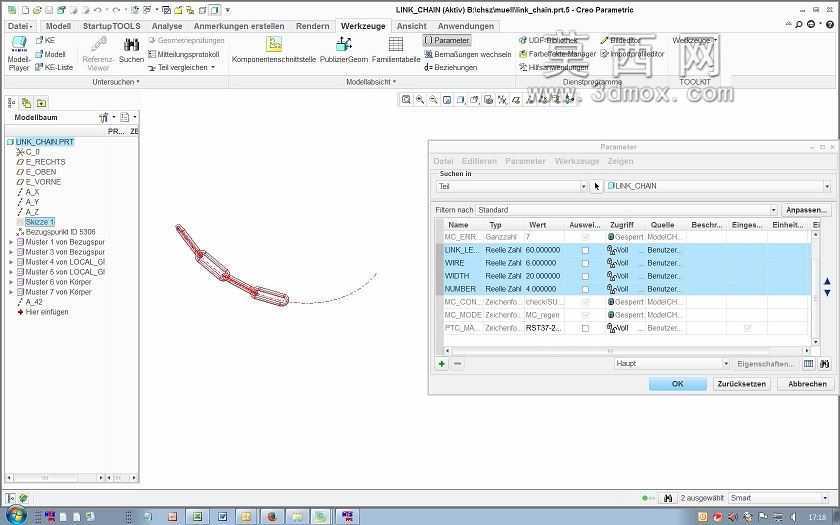

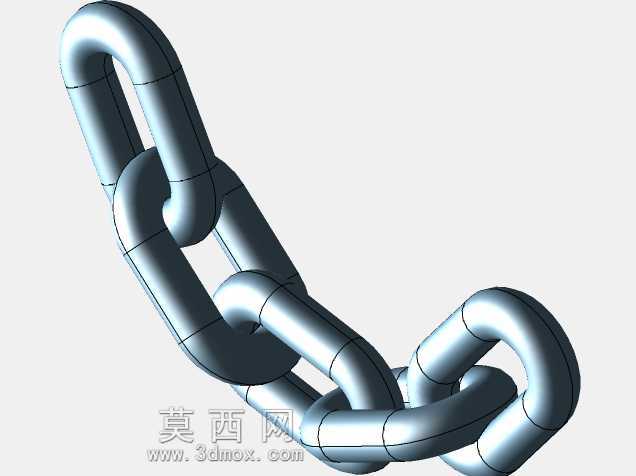

　　建模过程中先构建单个链环的实体，以椭球曲线作为链条整体的走向路径，这里的椭球曲线曲率是模拟自然悬垂状态下的重力形态，和实际悬挂后链条的受力变形曲线匹配度更高，避免出现直线段拼接的生硬弯折感。完成单链环建模后，沿路径曲线做阵列排布，同时调整每个链环的转动角度，让相邻链环的环面互相垂直穿套，还原真实链条的铰接状态。这里需要注意链环之间的配合间隙，间隙过小会导致相邻链环出现干涉，模拟转动时出现卡滞，间隙过大则会让链条整体显得松散，悬垂形态下的链节错位感明显，合理的间隙控制在环体线径的2%到3%之间，既可以保证链环自由转动，也不会出现明显的晃动旷量。

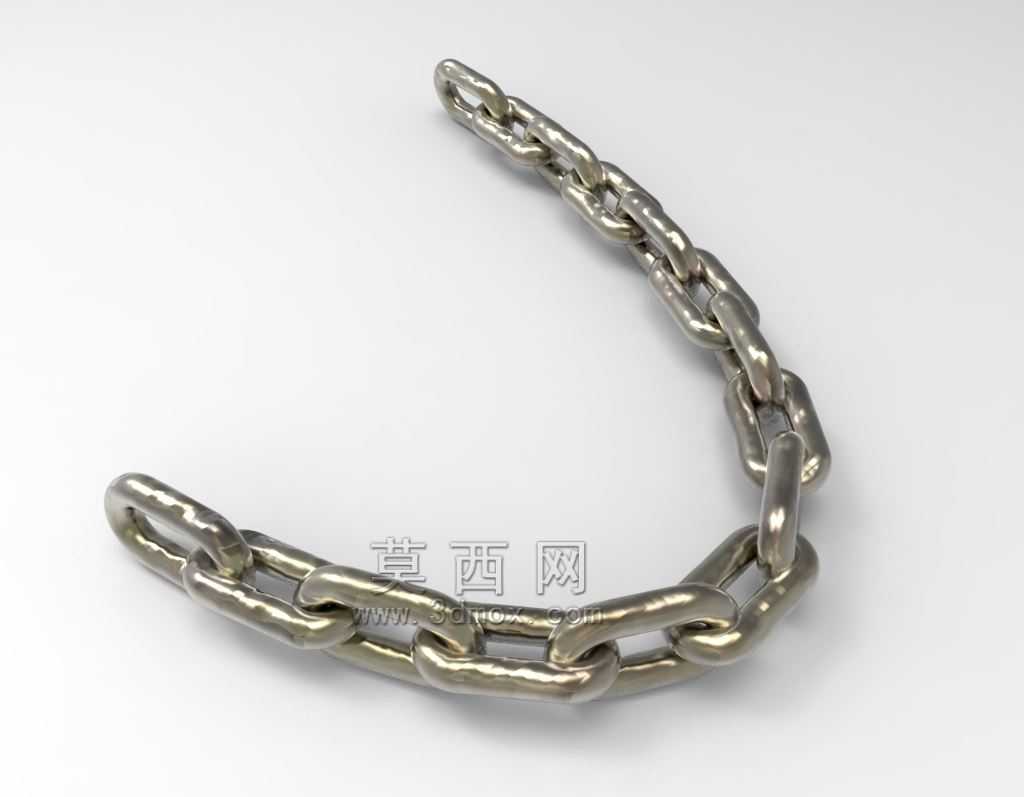

　　从安装边界来看，这类链条的两端通常是挂接在固定吊点或者连接件上，不需要做刚性锁死，只要保证吊点的挂接件尺寸可以穿过链环内孔，同时挂接处的接触圆角足够大，避免应力集中割伤链环表面即可。在实际选型使用时，需要根据悬挂的载荷重量确定链环线径和材质，常规场景下使用碳钢镀锌链环即可，有腐蚀环境的场景可以更换不锈钢材质的同规格链环，不需要调整整体的链节尺寸和排布逻辑。另外这种单零件参数化的结构设计，可以通过直接修改链环线径、链环节距、整体悬链线长度这几个核心参数，快速生成不同规格的垂态链条模型，适配不同的场景使用需求，不需要重新做整体的结构重构，调整效率很高。其中一款参数调整后的结构链环配合精度更高，链节转动的旷量更小，适合对悬挂位置精度有要求的工位使用，另一款参数调整的结构链节转动更灵活，虽然存在极轻微的链环重叠视觉效果，但可以适应更大角度的弯折需求，适合需要频繁拉动调整悬挂位置的场景。
