气动驱动水平输送管道滑动闸阀结构

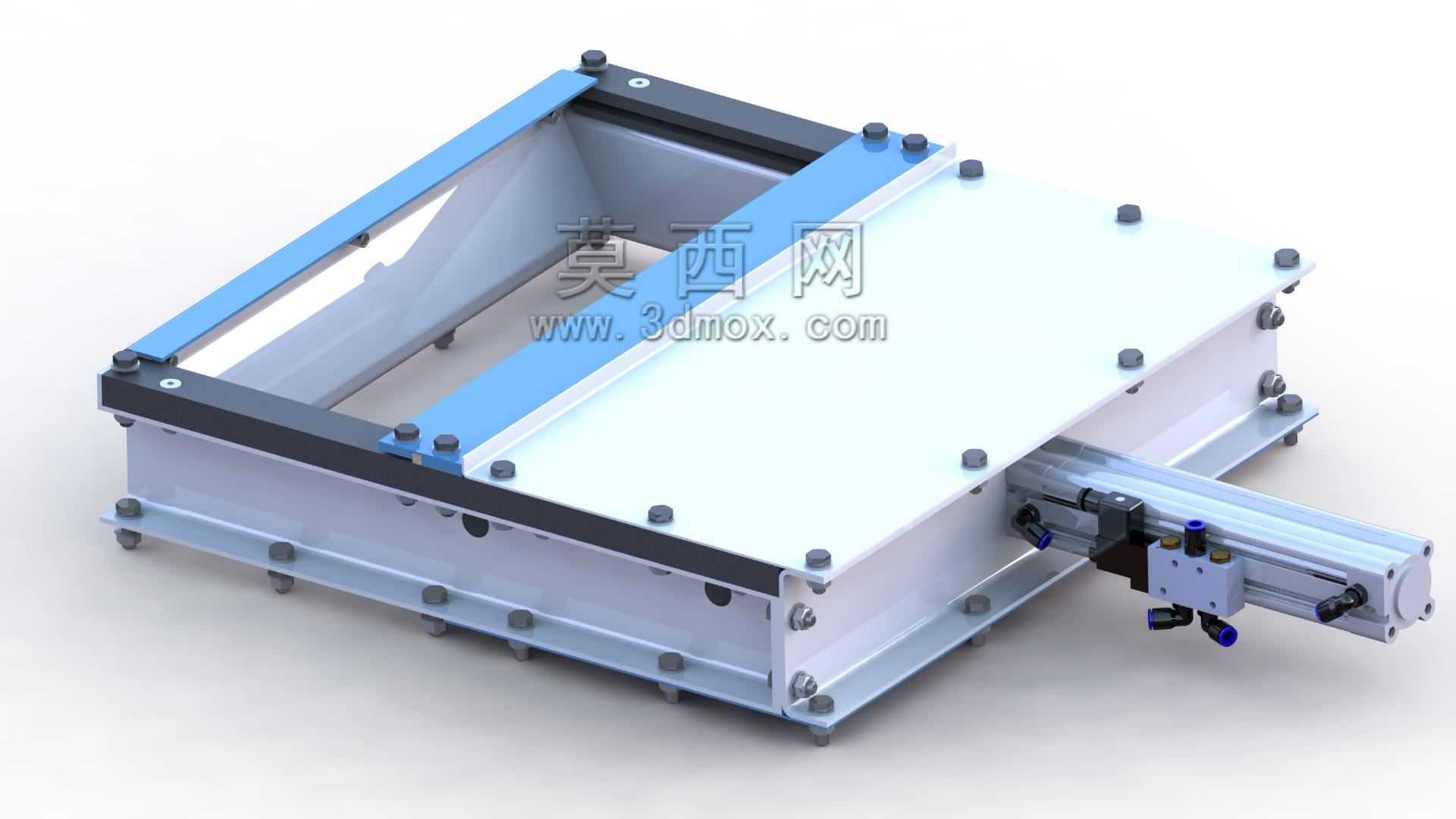

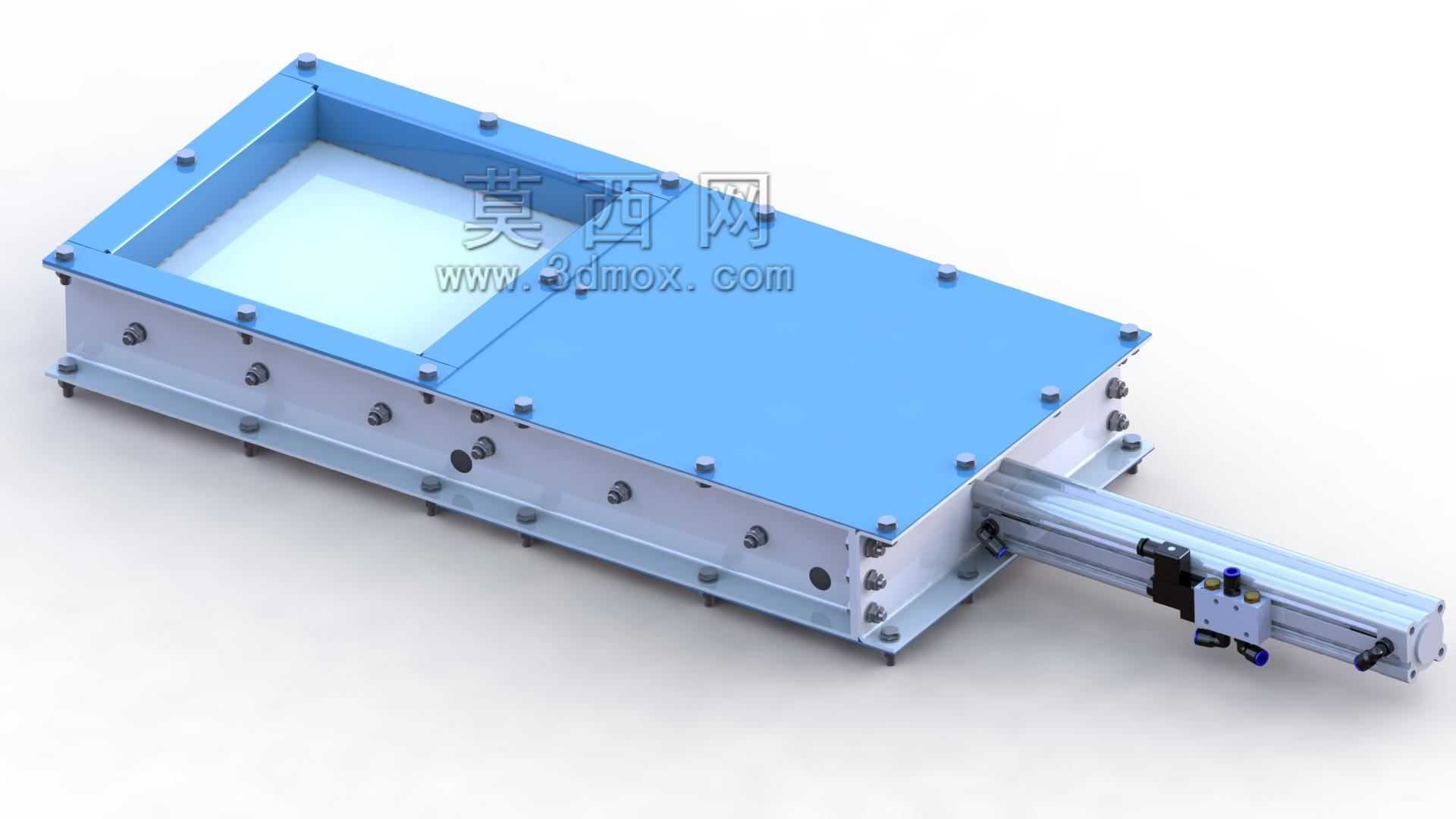

该结构主要应用于粉体、颗粒物料的水平输送管线、料仓底部出料口的通断控制场景，在粮食加工、建材生产、化工粉体输送、饲料加工等散料处理工况中十分常见，可在输送链路中完成物料截流、通路切换、卸料控制等动作，适配重力落料、低压气力输送的工况要求，避免物料输送过程中出现漏料、窜料问题。整套结构采用气动驱动作为动力源，相比手动闸阀可接入自动化控制系统实现远程启闭，相比电动驱动响应速度更快、结构更简单，适配有气源配置的生产车间工况，无需额外布设强电控制线路，在易燃易爆的粉体工况下也具备更好的安全适配性。结构主体采用框架式装配设计，闸板安装在两侧导向槽内，运动过程中全程受导向约束，不会出现偏卡、晃动问题，闸板与框架之间设置有密封垫层，闭合状态下可阻断物料流通，避免细粉料从缝隙泄漏。驱动端采用标准气缸搭配电磁阀组件，气缸活塞杆与闸板端部通过连接块刚性固定，气缸伸出时闸板推入阀腔完成通路截断，气缸缩回时闸板退回侧腔，管线内部形成完整通流截面，不会对物料输送造成额外阻力。安装接口采用方形法兰结构，法兰面预设均匀分布的螺栓安装孔，可直接与同规格的方形输送管道、料仓出料口对接，安装时只需保证法兰面密封垫平整，按对角顺序锁紧螺栓即可完成固定，无需额外焊接或定制转接结构。设计过程中充分考虑了散料工况的使用需求，闸板采用耐磨金属板材加工，表面做光滑处理，降低物料与闸板的摩擦阻力，同时避免长期使用后闸板表面出现粘料、卡涩问题；框架两侧的导向结构预留了微量调整间隙，可补偿加工与安装过程中产生的形位误差，避免闸板运动过程中出现卡滞。气缸的行程与闸板的移动距离完全匹配，保证闸板全开时通流截面无遮挡，全闭时完全覆盖管道通径，不会出现截流不彻底的问题；气缸两端设置有缓冲结构，启闭到位时不会产生刚性撞击，降低设备运行噪音与结构冲击。整体结构的安装边界规整，驱动气缸沿管道轴向布置，不会占用过多管线两侧的横向空间，适合在排布紧凑的输送管线中安装使用；所有连接螺栓均采用标准件，后期维护更换密封件、检修气缸时只需拆解对应位置的紧固件即可，无需整体拆卸阀门结构，可大幅降低现场维护的工作量。在实际选型应用中，可根据输送管道的通径尺寸调整框架与闸板的规格，匹配不同的输送流量要求，同时可根据工况压力、物料磨琢性调整密封件材质与闸板厚度，适配不同的使用场景；气动控制回路可根据需求增加节流阀调整气缸运行速度，避免闸板启闭速度过快造成物料冲击或结构损坏，也可增加位置磁性开关反馈闸板的启闭状态，接入生产线的PLC控制系统实现流程化自动控制。
