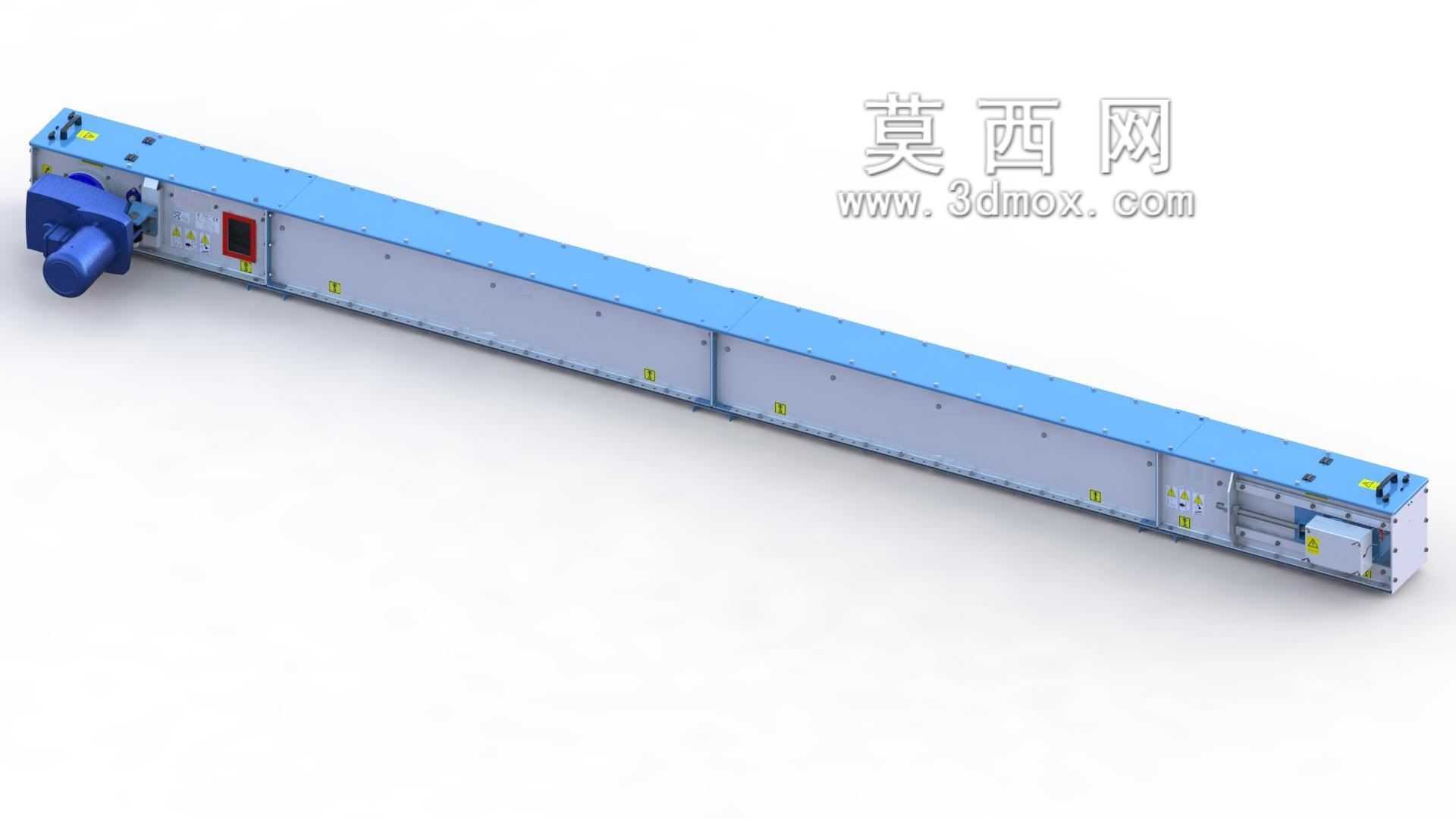

水平封闭式链式物料输送设备结构

　　这款水平布置的链式输送结构，主要面向粮食加工、建材生产、化工散料转运等车间内部的密闭物料输送场景，区别于开放式皮带输送，全封闭的壳体结构能避免输送过程中粉料、颗粒料的扬尘外溢，同时也能隔绝外部杂物落入料流，适配对输送环境洁净度有要求、或是物料本身易产生粉尘的生产工况，比如粮食仓储车间的小麦、玉米水平转运，或是建材车间的水泥生料、粉煤灰短距离输送，都能通过这类设备完成不同生产工位间的物料衔接。从结构设计逻辑来看，整机采用分段式模块化壳体设计，标准段壳体统一采用折弯钢板拼焊成型，段与段之间通过法兰边配合螺栓紧固连接，现场安装时可以根据实际输送距离灵活增减标准段数量，不需要额外对壳体进行二次裁切加工，能大幅缩短现场安装的周期。

　　驱动端布置在设备的一侧端部，采用直联驱动的结构形式，驱动单元的安装座与壳体端部焊接为一体，保证驱动轴与从动轴的平行度公差控制在合理范围内，避免链条运行过程中出现偏磨、跳齿的问题；张紧端布置在设备的另一端，采用螺旋式张紧结构，通过调整张紧螺栓的进给量，就能改变从动轴的位置，补偿链条运行一段时间后产生的磨损伸长量，张紧行程预留了足够的调节余量，能覆盖链条全生命周期的伸长调整需求，不需要频繁拆换链节。设备内部的输送链条采用带刮板的专用输送链，刮板外形与壳体内部的型腔轮廓完全匹配，运行过程中刮板能沿着壳体底部的导轨平稳滑动，将进入进料口的物料沿着壳体型腔平稳推送至末端出料口，不会出现物料在壳体内残留堆积的问题；

　　壳体上预留的观察口可以在设备停机时检查内部链条、刮板的磨损情况，不需要拆开整段壳体就能完成日常巡检维护。从安装边界来看，整机的截面尺寸控制紧凑，宽度方向的安装预留空间只需要比设备本体宽出200毫米左右，就能满足侧面检修门的开启需求，高度方向不需要额外搭建高架支撑，直接通过底部的安装支架固定在车间地面或是钢结构平台上即可，进料口可以根据现场的来料位置，在壳体顶部的对应位置开设，出料口则根据下游设备的接料位置在壳体底部开设，接口尺寸可以匹配常见的溜管、料斗连接标准，不需要额外做非标转接。设计过程中针对链条运行的阻力做了优化，壳体内的导轨采用耐磨材质制作，降低刮板滑动过程中的摩擦阻力，同时减少导轨的磨损量，延长设备的维护周期；

　　壳体段之间的连接位置做了密封处理，配合密封垫实现全段的密封效果，输送粉料时不会出现漏灰的问题，驱动端的轴伸位置也配套了专用的密封结构，避免粉尘从轴端缝隙溢出污染车间环境。这类输送设备的运行速度控制在较低区间，运行过程中噪音小、运转平稳，不会因为高速运行产生物料破碎的问题，适合输送易碎的颗粒物料，同时封闭式的结构也能在输送有一定温度的物料时，减少热量向车间环境散发，改善车间的作业环境。
