砂浆配套冷却轴流风扇结构设计

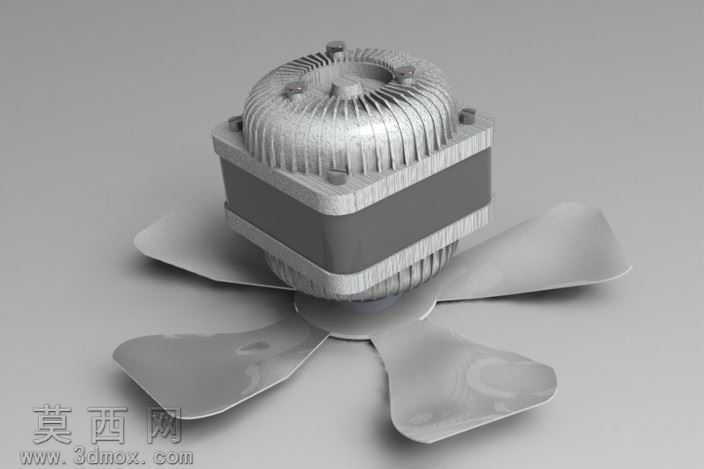

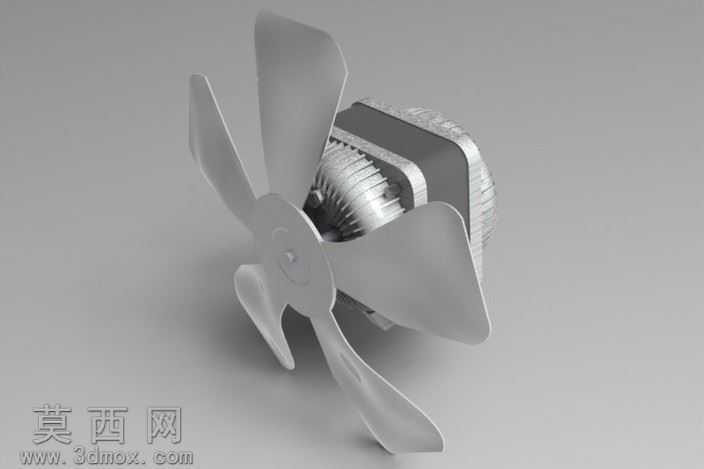

本模型为适配砂浆作业场景的冷却风扇，采用SolidWorks完成全参数化三维建模，整体结构围绕高粉尘工况下的稳定风冷需求展开设计。建模阶段首先对核心的六叶轴流扇叶进行曲面构建，通过放样、曲面剪裁与曲率连续检查，保证每片扇叶的翼型弧度、安装倾角完全一致，扇叶根部与中心轮毂做圆角过渡处理，避免应力集中导致的高速运转断裂问题，扇叶边缘做小角度倒角，降低运转过程中的风阻与气动噪音。扇叶后方配套驱动电机的建模还原了实际装配结构，包含定子腔体、后端接线盒、安装固定卡扣等细节，电机外壳采用散热筋阵列设计，增大自身散热面积，适配长时间连续运转的工况需求。材质渲染阶段，扇叶与电机外壳均赋予哑光工程塑料材质，模拟工业级玻纤增强PP的质感，调整材质的粗糙度与反光参数，还原塑料表面细微的磨砂纹理，场景背景采用浅灰渐变底色，添加柔和的环境光与定向补光，通过阴影效果凸显扇叶的曲面弧度与整体结构的立体感，渲染输出的效果图清晰展现各部件的装配关系与外形特征。结构设计上充分考虑砂浆作业场景的高粉尘特性，电机与扇叶的衔接处预留密封槽位，可加装防尘密封圈阻挡粉尘进入电机轴承，整体安装位采用卡扣加螺丝孔的双重固定结构，既可以快速卡装在设备壳体上，也能通过螺丝实现更稳固的硬连接，保证设备运转震动时风扇不会移位。扇叶的气动布局经过参数调整，在较低转速下即可实现足够的风冷流量，兼顾散热效率与运转静音表现，电机的尺寸参数与扇叶的转动惯量做匹配计算，避免启动时负载过大烧毁电机，整体模型的各部件均保留可编辑的建模参数，可根据实际安装需求调整扇叶直径、电机功率、安装孔位尺寸等参数，适配不同功率的砂浆作业设备冷却需求，模型装配过程严格遵循实际生产的装配逻辑，各部件之间无干涉问题，可直接导出工程图用于开模生产或样机打样验证。
