笔记本电脑散热垫轴流风扇结构设计

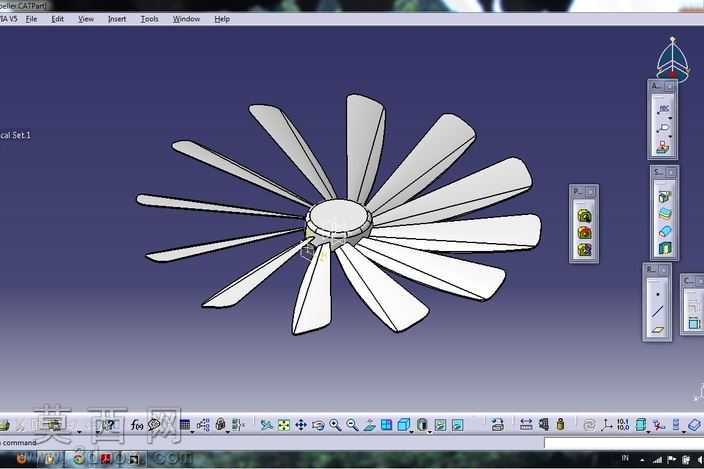

本作品为笔记本电脑散热垫配套的轴流风扇三维建模成果，采用CATIA软件完成全参数化建模，整体围绕低压大风量的风冷散热需求展开结构设计。建模过程首先确定风扇的中心轮毂基准，轮毂采用圆台过渡结构，既保证与驱动电机转轴的装配适配性，也通过曲面过渡降低气流进入扇叶区域的风阻，轮毂表面做了微弧面处理，避免直角结构带来的气流紊流。扇叶部分共设计13片不等距分布的弧形叶片，每片叶片均采用翼型截面设计，从叶根到叶梢设置连续变化的安装角与扭转角，叶根处厚度更大以保证结构强度，叶梢处做薄边处理降低切割气流的噪音，叶片与轮毂的衔接位置做了圆角过渡，避免应力集中导致的长期使用形变。建模时对每片扇叶的曲面做了连续性检查，保证G2连续的曲面顺滑度，避免曲面折角带来的建模缺陷，同时通过阵列参数调整扇叶的分布角度，采用不等距排布打破气流通过时的共振频率，有效降低风扇运转时的气动噪音。整体模型采用一体化结构设计，扇叶与轮毂为一体式注塑成型结构，无需额外装配结构，适配散热垫的低成本量产需求，材质预设为常用的ABS工程塑料，表面设置哑光磨砂材质参数，还原量产塑料扇叶的真实质感。模型完成后通过软件的干涉检查功能验证了扇叶转动范围内无结构冲突，同时预留了中心轴孔与电机端盖的装配间隙，保证结构设计的可落地性，整体结构兼顾了散热效率、运转静音性与量产加工的工艺可行性，能够直接为笔记本散热垫的产品开发提供三维结构参考。
