CSWA认证练习用机械组合基座结构

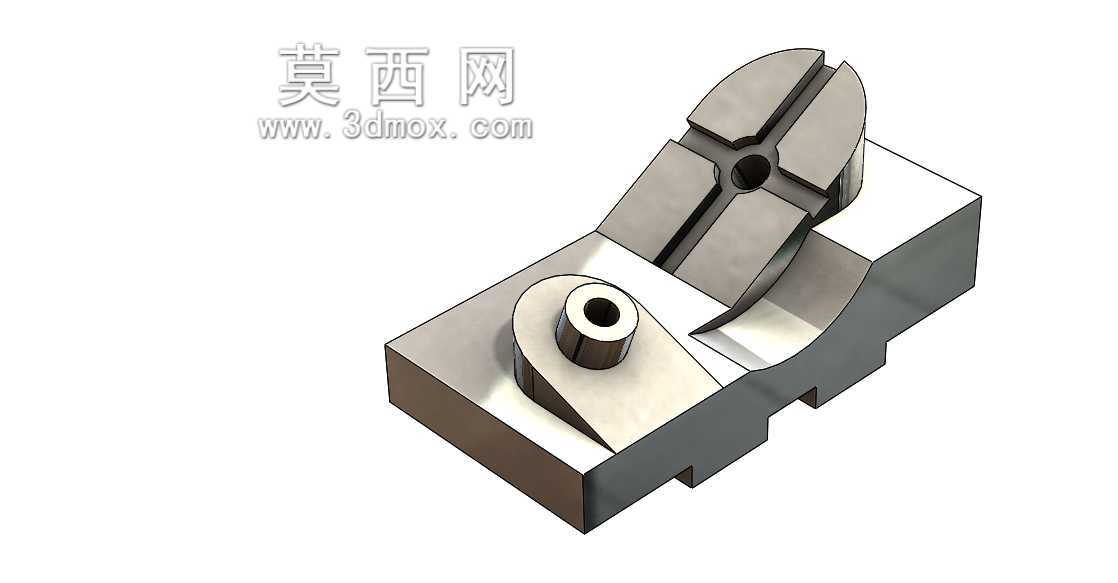

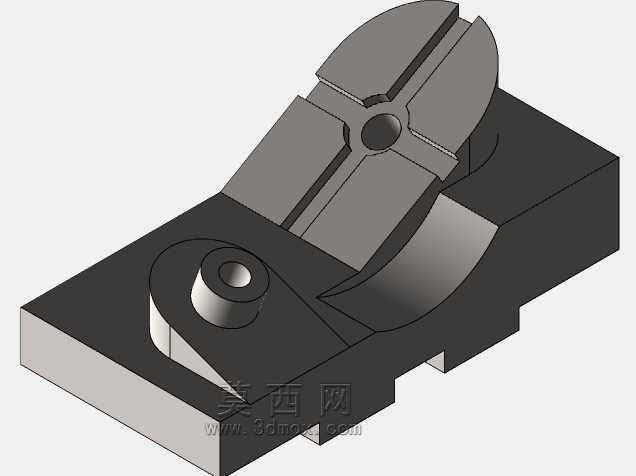

该结构件是面向机械设计技能考核设计的典型组合类零件，日常多用于技能水平测评、建模思路训练场景，也可作为小型工装夹具的基座原型参考，适配小型工位定位、工件夹持辅助的实际生产需求。从结构布局来看，零件主体采用一体化块式基座设计，底部设置两处对称的定位卡槽，可直接嵌入对应规格的工作台T型槽内，安装时无需额外加工适配孔位，卡槽的宽度与深度按照常规工装安装边界设计，能兼容多数标准钳工台、实验操作台的装夹尺寸，基座主体的底面平面度要求控制在0.02mm以内，保证安装后不会出现翘曲、晃动问题。基座上方分为两个功能区域，一侧是带开槽的圆弧定位座，座体中心开设贯通安装孔，开槽设计可适配不同直径的圆柱类工件装夹，通过槽体的弹性形变实现工件的抱紧定位，圆弧座的曲面轮廓按照定位基准同轴度要求设计，中心孔与圆弧面的同轴度公差控制在0.015mm，保证装夹后工件的回转精度；另一侧是带凸台的铰接耳座，耳座中心设置带衬套安装位的通孔，凸台高度按照铰接件的转动间隙要求设计，可避免铰接部件转动时与基座平面发生摩擦干涉，耳座的两侧面平行度公差满足铰接副的装配要求，能直接配合销轴实现摆臂类构件的铰接安装。设计过程中优先考虑了建模逻辑的训练价值，从草图绘制阶段就融入了基准选择、几何约束添加的典型考点，比如基座的轮廓草图需要用到对称约束、共线约束来保证各安装位的位置精度，凸台与圆弧座的位置尺寸需要通过尺寸链计算来保证装配间隙，建模步骤涵盖了拉伸、切除、圆角、倒角等基础特征操作，同时融入了简单曲面与实体结合的建模思路，能帮助练习者梳理从二维草图到三维实体的完整建模流程。在实际应用场景中，这类组合结构件常作为小型检测工装的基体，上方可加装定位销、夹紧块等配件，实现小型轴类、盘类零件的检测定位，也可作为教学演示用的装配体子零件，配合其他铰接件、紧固件组成完整的夹紧机构，用于机械基础课程的装配演示。零件的外形尺寸控制在小型工装的常用范围内，整体长宽高比例适配常规3D打印机的成型尺寸，也可通过铣削加工直接制作实物，加工时基座底面作为首要加工基准，依次加工上方的定位座与耳座结构，各孔位的加工精度按照IT7级公差控制，即可满足实际使用要求。结构上的圆角过渡均按照应力集中系数要求设计，在基座与上方功能结构的衔接处设置R3-R5的过渡圆角，避免受载时出现应力断裂问题，同时所有锐边均设置0.5mm的倒角，既满足装配时的导向需求，也能避免操作时划伤操作人员。
