工业用卧式异步驱动电机三维结构

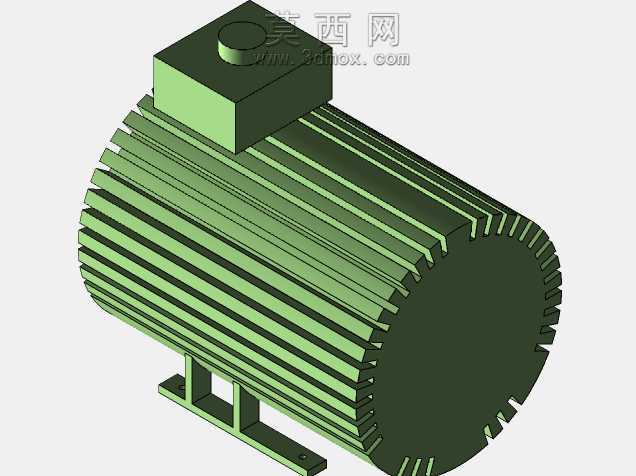

　　这款卧式安装的驱动电机，是工业传动系统里最常见的动力输出核心，日常在生产线输送设备、机床进给单元、小型风机水泵配套、自动化专机动力端都能见到同结构产品的身影，核心作用是把电网输入的电能转化为旋转机械能，为后端负载提供稳定的扭矩与转速输出。从结构设计来看，机壳采用轴向散热筋布局，沿着筒体圆周均匀排布的凸起筋条，能在电机运行时大幅增加和空气的接触面积，配合尾部自带的风叶随轴转动形成的强制对流，可快速带走定子绕组通电产生的热量，避免持续运行时温升过高破坏绝缘层，这也是中小型自扇冷式电机的典型散热设计思路，不需要额外加装冷却管路或者外置风机，就能满足多数常规工况的散热需求，结构简单可靠，后期维护成本极低。

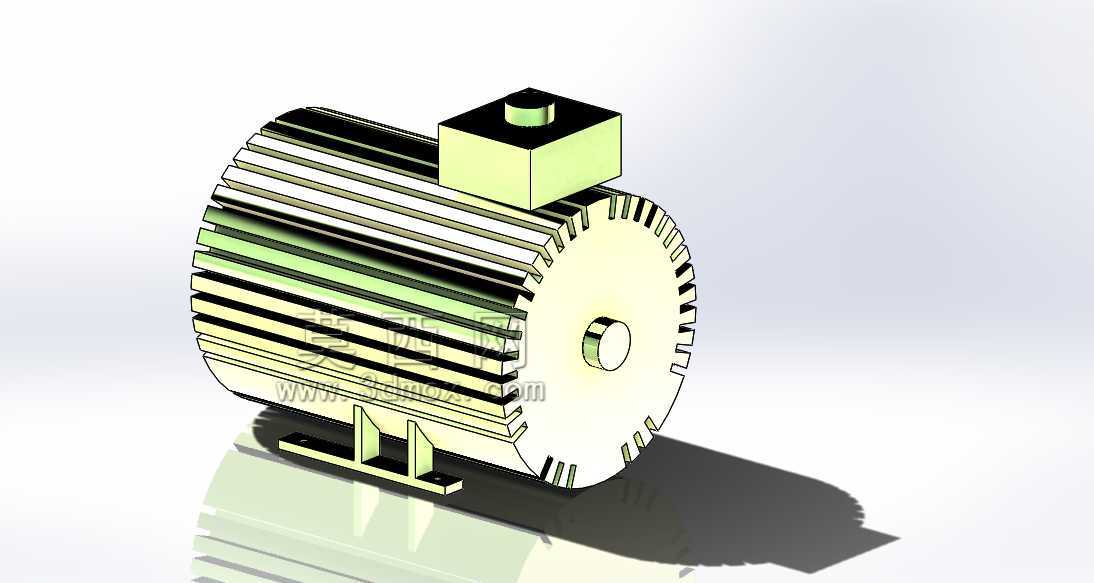

　　顶部凸起的方形结构是电机的接线盒腔体，内部预留了定子绕组三相接线端子的安装空间，接线盒的安装位置刻意偏离机壳中心轴线，既避开了散热筋的通风路径，也方便现场布线时从设备上方或者侧方引入电缆，不需要额外弯折线缆适配接线位置，同时接线盒和机壳的连接面做了止口定位，能防止车间内的粉尘、切削液溅入接线腔造成绝缘故障。输出轴端采用单轴伸结构，轴径尺寸匹配通用的联轴器、带轮安装公差，轴端预留的键槽可以通过平键传递扭矩，避免带载启动时传动件和轴之间出现打滑空转；底部的安装脚是和机壳一体成型的铸铁结构，两个安装脚的平面做了铣削加工保证共面，安装脚上的长条形螺栓孔可以适配一定范围内的安装中心距偏差，现场安装固定时不需要对底座安装孔做二次修配，

　　降低了设备总装时的对位难度。做三维建模的时候，首先要确定的是机座号对应的安装尺寸边界，包括底脚安装孔的中心距、轴伸的直径与伸出长度、接线盒的外轮廓避让尺寸，这些尺寸直接决定了电机能不能顺利装进设备的预留安装空间，很多新手建模时容易忽略安装边界的校验，最后做整机装配时才发现电机和周边的机架、护罩出现干涉，不得不反复调整结构。建模过程中散热筋的排布要注意和机壳的拔模角度匹配，实际生产中这类机壳多为铸铁压铸或者铝合金挤压成型，筋条的厚度要均匀，避免壁厚差异过大导致铸造时出现缩孔缺陷；端盖和机壳的配合止口要做同轴度约束，保证两端轴承室的同轴度，不然电机组装后转子会出现扫膛问题，运行时产生异常振动和噪音。从实际选型应用的角度看，

　　这类电机的安装方式属于B3卧式安装，适合安装在设备的底座平面上，不适合垂直轴朝上或者朝下的安装场景，不然轴承的润滑脂会因为重力偏移，长期运行会导致轴承缺油磨损。建模时还要注意接线盒的出线方向预留，常规产品接线盒可以根据需求旋转90度调整出线方向，所以模型里接线盒和机壳的连接要保留可旋转的装配约束，方便不同布线需求的设计调用。另外电机的重心位置落在两个安装脚的支撑区间内，安装固定后不需要额外增加支撑结构，只要四个固定螺栓拧紧到规定扭矩，就能保证运行时的稳定性，不会因为转子转动的离心力产生共振。在做设备整体布局时，电机的尾部要预留至少100mm的空间，一方面方便后期维护时拆卸风罩、清理散热筋缝隙里堆积的粉尘，另一方面也给尾部的风叶进风留出足够的流通通道，如果尾部紧贴设备墙板，会导致进风不畅，散热效率下降30%以上，很容易触发电机的过热保护。
