小型四轮车辆转向与动力集成机构

这套小型四轮车辆的集成机构，主要面向非道路场景的短途代步、场地作业载具开发需求，常见于园区巡检、厂区物料转运、休闲场地代步车的前期方案验证阶段，也可作为高校机械专业车辆原理教学的具象化演示载体，帮助学习者直观理解车辆行驶核心系统的配合逻辑。

从实际用途来看，该机构整合了车辆行驶必需的三大核心模块：转向执行模块负责按照驾驶员输入改变行驶方向，动力输出模块为车辆行进提供驱动力，万向节传动模块则负责在转向轮存在摆角的工况下，持续稳定传递动力，避免转向过程中动力中断或传动卡滞，三者的集成设计省去了分散布置时的冗余连接结构，能有效压缩整车前部的布置空间，给乘员舱留出更充裕的乘坐区域。

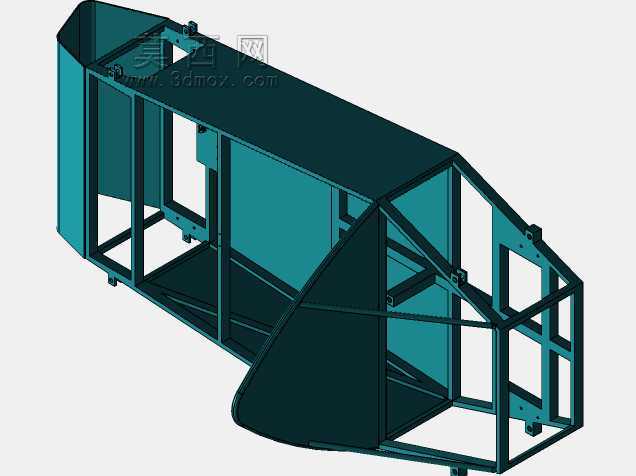

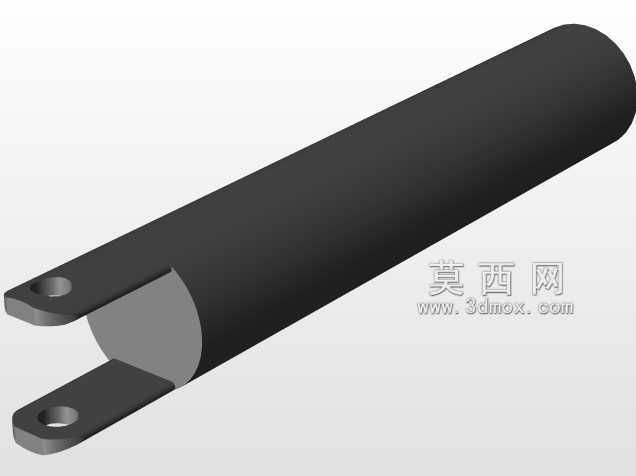

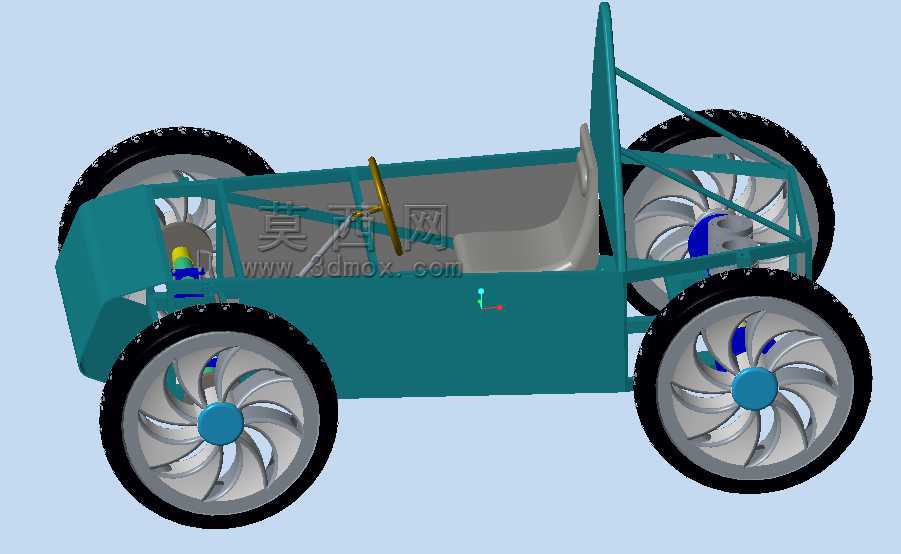

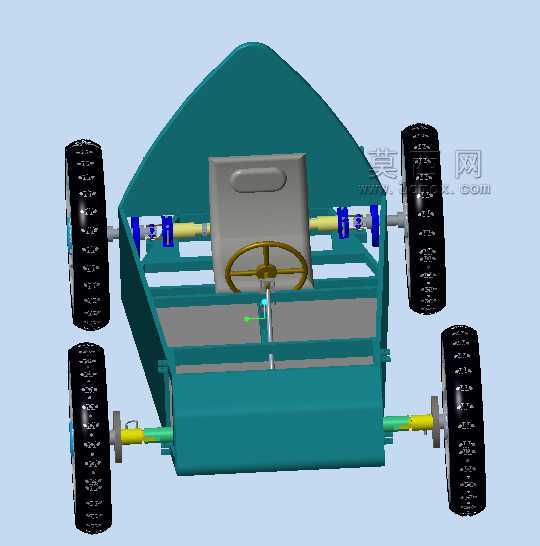

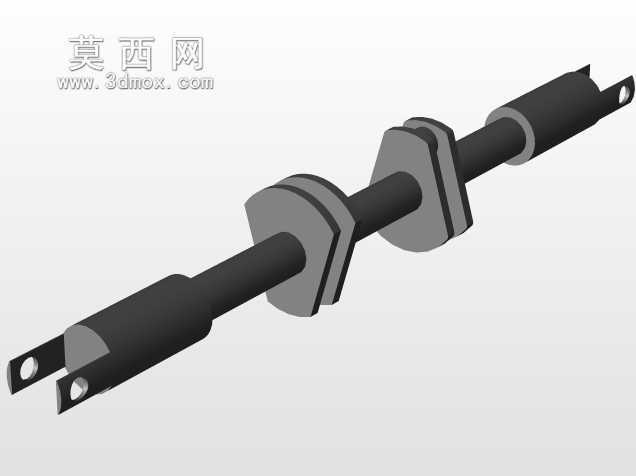

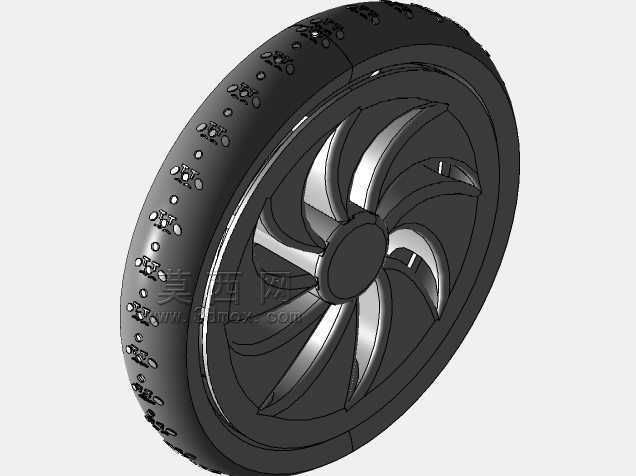

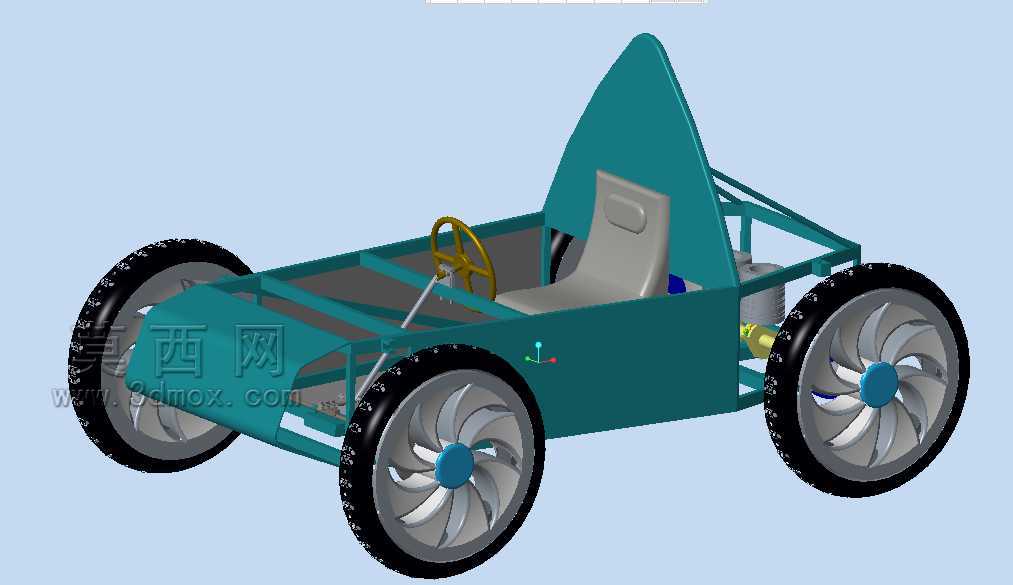

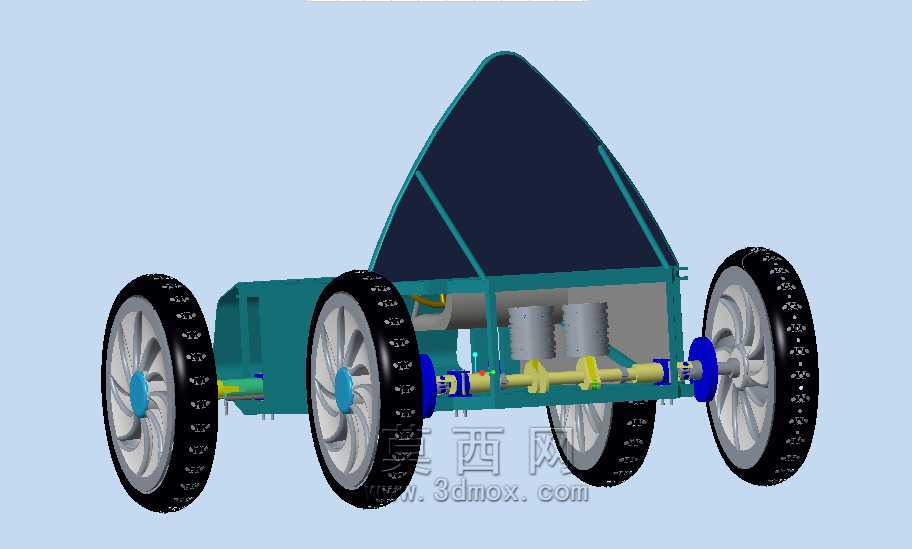

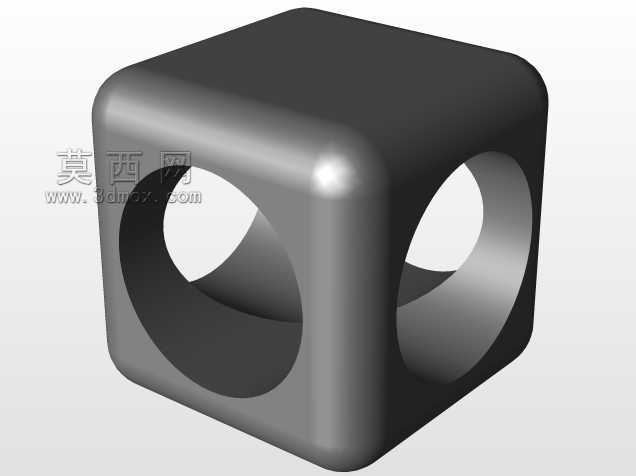

功能特性层面，转向模块采用齿轮齿条式转向的基础结构，方向盘的转动通过转向柱传递到转向拉杆，直接带动前轮偏转，传动比设置偏向轻便性，在低速场地行驶场景下，驾驶员仅需施加较小的转向力即可完成大角度转向，适配狭窄场地的频繁转向需求。动力模块采用后置布置方案，将动力单元放置在后轴前方的车架区域，平衡了前后轴的载荷分布，避免前置动力带来的转向沉重问题，动力输出端通过传动轴连接万向节结构，可在车轮随悬架跳动、随转向动作产生角度偏移时，始终保持动力传递的同轴度补偿，不会出现传动异响或扭矩损耗突增的问题。车架部分采用空间管阵式结构，使用圆形钢管拼接形成承载框架，既保证了整体扭转刚度，在承受路面冲击、转向侧向力时不会出现明显形变，又能通过管材的镂空特性降低整体自重，配合大尺寸带胎纹的橡胶车轮，可在硬化路面、轻度非铺装路面上稳定行驶，胎纹的设计能提升湿滑路面的抓地力，减少转向时的侧滑风险。

设计思路上，该机构优先遵循功能优先的原则，没有设置多余的外观覆盖件，所有机械结构完全外露，一方面是为了在方案验证阶段方便观察各部件的运动干涉情况，快速调整部件安装位置，比如转向拉杆的长度、万向节的伸缩余量、动力单元的固定点位置，都可以在不拆解外覆盖件的情况下直接调整；另一方面外露的结构也方便日常维护，易损件的检查、紧固件的紧固都可以直接操作，降低后期维护成本。乘员区域仅设置了单座硬质座椅，座椅靠背采用大倾角设计，在车辆加减速时能给驾驶员提供足够的背部支撑，座椅的安装位置经过重心匹配，驾驶员坐入后整车重心位于前后轴中间区域，行驶时的俯仰稳定性更好。

外形尺寸与安装边界方面，该机构的轮距设置适配狭窄通道通行需求，整车宽度控制在1.2米以内，可顺利通过1.5米宽的厂区通道或园区步道，轴距设置在1.6米左右，保证转向时的内轮差足够小，最小转弯半径可控制在3米以内，适配小范围场地的灵活移动需求。安装边界上，转向柱的安装倾角设置为30度，符合普通成年人的驾驶操作习惯，方向盘距离座椅靠背的距离预留了0.4米的操作空间，不同体型的驾驶员都能找到舒适的操作姿势；车轮与车架之间预留了足够的跳动间隙，即使在过减速带、路面凸起时，车轮上下跳动也不会与车架、转向拉杆发生剐蹭；动力单元的安装点设置了橡胶减震垫，可过滤动力运转时产生的振动，避免振动直接传递到车架导致驾驶员体感不适。各传动部件的运动包络都经过校核，转向轮打满方向时，万向节的摆角处于许用工作角度范围内，不会出现万向节卡死的问题，转向拉杆在全行程内也不会与车架钢管、车轮内侧发生干涉，保证全工况下的机构运行可靠性。
