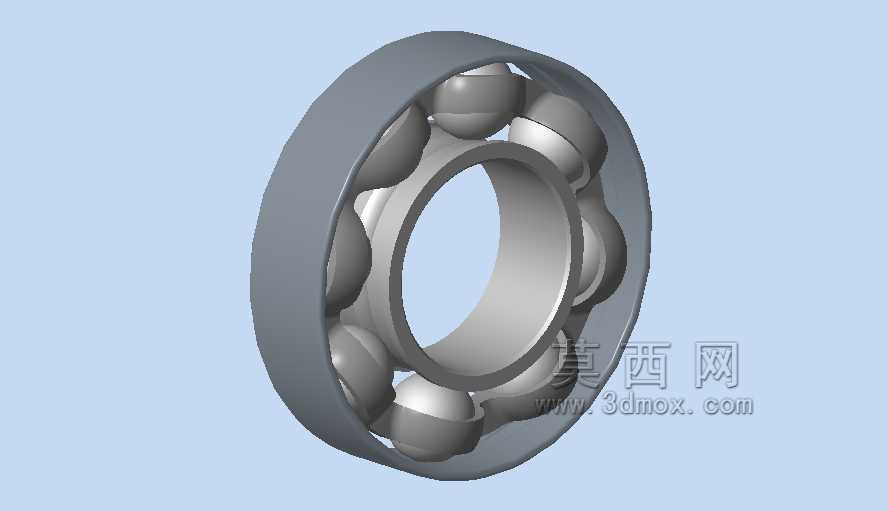

深沟球滚动轴承机械结构三维建模

　　在各类旋转类机械装备的传动链路中，滚珠轴承是承担径向载荷、降低轴系运转摩擦阻力的核心基础部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴的辅助支撑端，再到中小型动力设备的传动输出端，这类轴承的应用覆盖了绝大多数存在连续旋转运动的机械场景。不同于承受大轴向载荷的推力类轴承，这类深沟型滚珠轴承的滚道与钢珠的配合间隙经过严格匹配，能够在中等转速工况下同时承担一定比例的双向轴向载荷，适配多数对安装空间有严格限制、载荷方向存在小幅波动的传动场景。

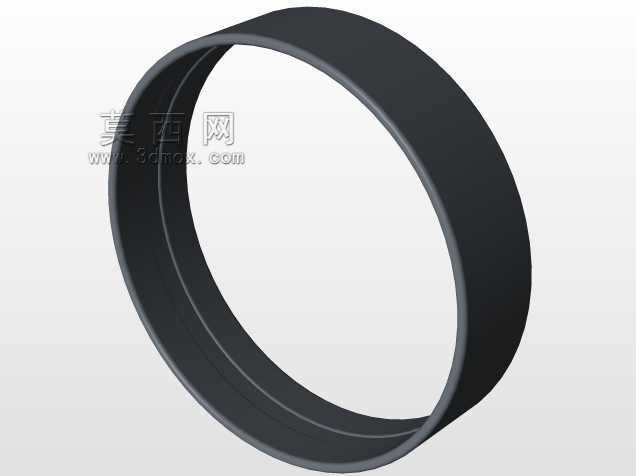

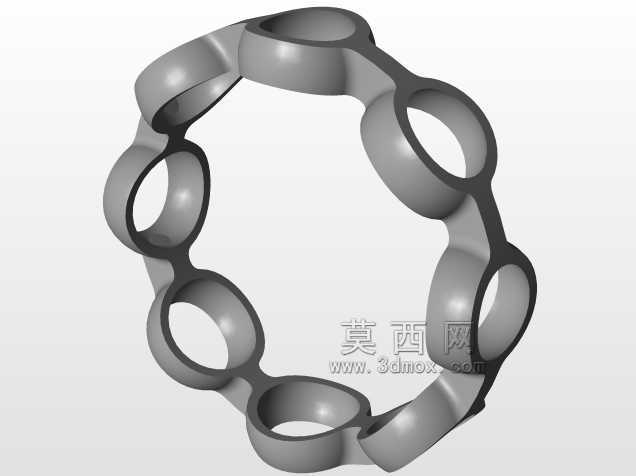

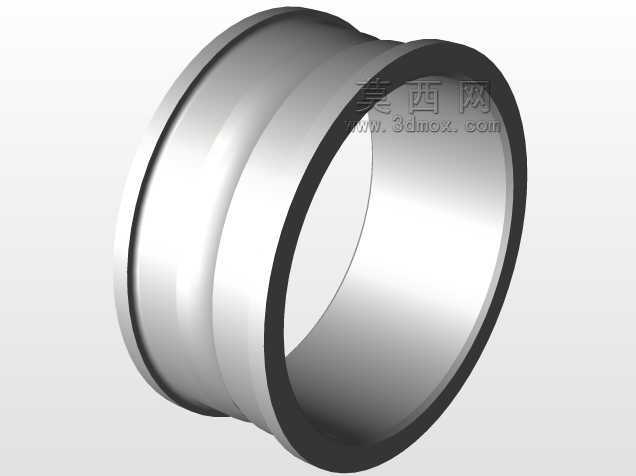

　　从结构设计逻辑来看，该轴承的内圈与轴颈采用过盈配合实现周向固定，外圈与轴承座孔采用过渡配合满足拆装维护需求，内外圈的弧形滚道曲率半径略大于钢珠半径，保证钢珠在滚道内滚动时为点接触状态，将运转过程中的滑动摩擦占比控制在极低水平。保持架采用兜孔式结构，均匀分隔每一颗钢珠，避免钢珠在运转过程中相互挤压摩擦，同时保证所有钢珠在滚道周向上均匀分布，避免载荷集中在局部钢珠上导致早期点蚀失效。钢珠的数量根据轴承的额定动载荷计算确定，在保证内外圈壁厚满足强度要求的前提下，尽可能增大钢珠直径与装填数量，提升轴承的整体承载能力。

　　在实际选型与安装过程中，这类轴承的轴向安装尺寸需要匹配轴系的定位台阶高度，台阶高度不能超过轴承内圈的倒角尺寸，否则会导致轴承无法安装到位，同时外圈的安装座孔需要预留足够的同轴度公差，避免轴系挠曲变形导致钢珠承受额外的偏载。轴承的密封结构根据应用场景的粉尘、润滑条件选择，开式结构适用于有集中润滑系统的工业设备，能够定期补充润滑脂延长使用寿命，带防尘盖的结构则适用于无定期维护条件的民用设备，出厂时预填的润滑脂能够满足全生命周期的润滑需求。

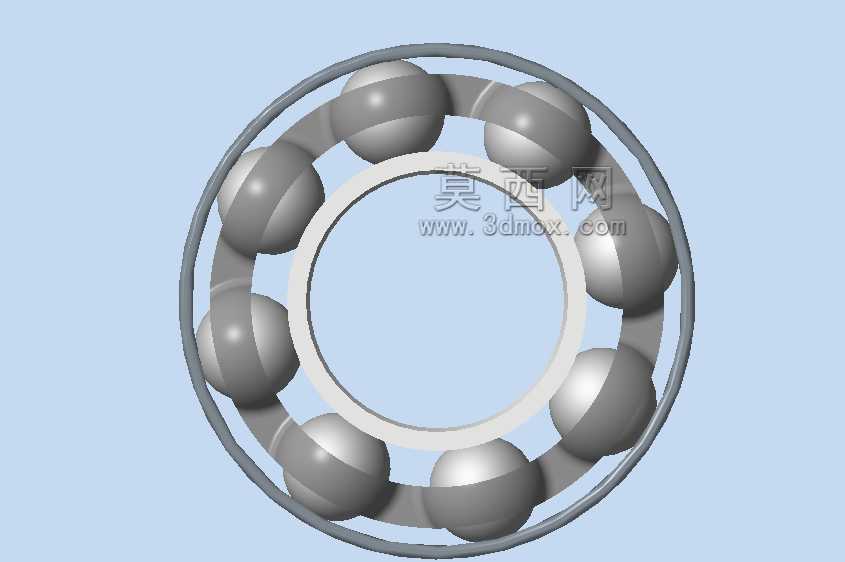

　　建模过程中需要重点关注滚道的曲率中心偏移量、钢珠与滚道的接触角参数，这些参数直接决定了轴承的载荷分布特性与运转稳定性，保持架的兜孔间隙需要预留合理的活动空间，既要避免钢珠卡滞，也要防止钢珠在兜孔内窜动产生额外噪音。内外圈的倒角、退刀槽尺寸需要符合通用安装标准，保证与现有标准轴系、轴承座的互换性，不需要额外定制安装结构即可直接替换同规格的标准件，降低设备的维护成本与备件储备难度。在装配验证环节，需要模拟钢珠在滚道内的滚动状态，检查全周运转过程中是否存在干涉点，确认保持架在旋转过程中不会与内外圈挡边发生摩擦，保证模型的装配关系与实际物理结构完全一致，可直接用于后续的轴系装配仿真、干涉检查以及工程图导出。
