工业级逐步送料落料冲压工装结构

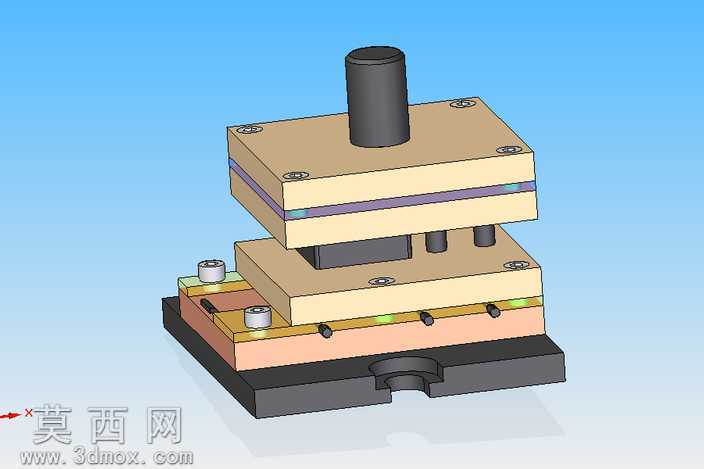

本模型为工业冲压工序所用的逐步落料工装结构，采用三维参数化建模方式完成全零件装配设计，建模过程中严格遵循冲压工装的实际设计规范，对上下模座、导柱导套、凸模、凹模、卸料板、定位销、紧固螺钉等所有零部件均进行了1:1等比例还原，无结构缺失与尺寸失真。渲染阶段采用工业产品标准展示视角，以浅蓝色渐变作为背景突出工装主体，对不同材质部件进行了精准的材质区分：上下模座采用调质钢材的哑光金属质感，表面呈现均匀的金属磨砂纹理，还原钢材热处理后的真实表面状态；卸料板与垫板采用合金工具钢的偏浅金属色调，边缘做了符合机加工特征的倒角处理；导柱导套部件添加了轻微的镀铬反光效果，体现其高耐磨的表面处理工艺；模柄部分采用发黑处理的深色金属质感，还原冲压工装模柄的实际外观；底部的承托基座做了铸铁材质的哑光深灰质感，搭配底部的定位凹槽结构，还原工装在压力机工作台面的安装定位特征。结构设计上采用典型的多工位逐步落料逻辑，上模部分通过模柄与压力机滑块连接，上下模之间设置对称布置的导柱导套组件保证合模精度，卸料板设置弹性卸料结构，可在冲压完成后将带料从凸模上顺利脱出，下模部分设置多组定位挡料结构，可实现带料的逐次步进送料，每一次冲压行程完成对应工位的轮廓冲裁，随着送料步距的推进逐步完成工件的完整落料加工，避免单次冲裁过大带来的材料变形、冲裁力过载问题。设计过程中充分考量了冲压工序的实际作业需求，所有紧固螺钉的布置位置均预留了标准扳手的操作空间，导柱的长度满足开模状态下上下模不会完全脱开的安全要求，凹模的落料漏料孔做了顺畅的锥度过渡，避免冲裁完成的工件卡在模腔内部，定位部件的位置可根据带料宽度与送料步距进行适配调整，具备一定的通用适配能力。整体装配关系完全符合实际工装的装配逻辑，所有配合面均设置了符合机械加工公差的配合间隙，不存在干涉错位问题，可直接用于冲压工艺方案展示、工装结构教学参考以及同类型落料工装的设计参考使用。
