工业产线工件装配卸料工装设备

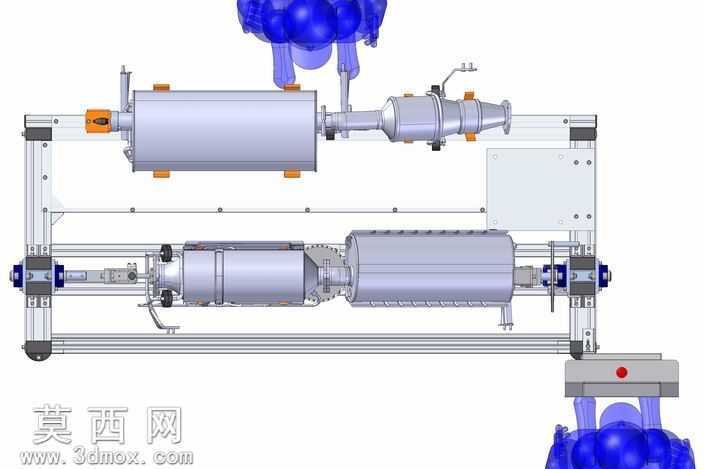

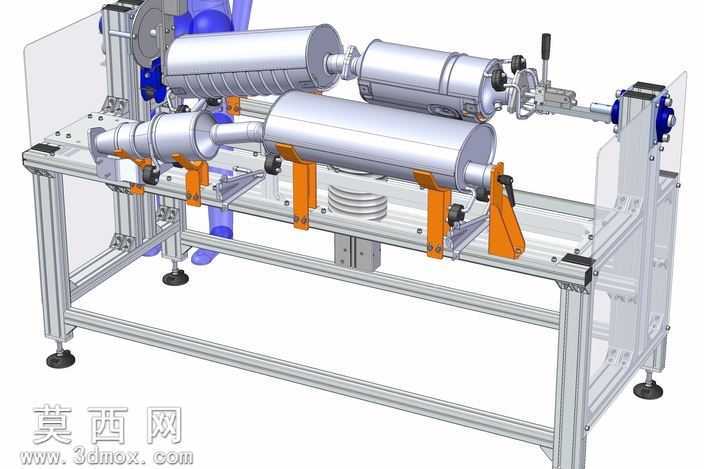

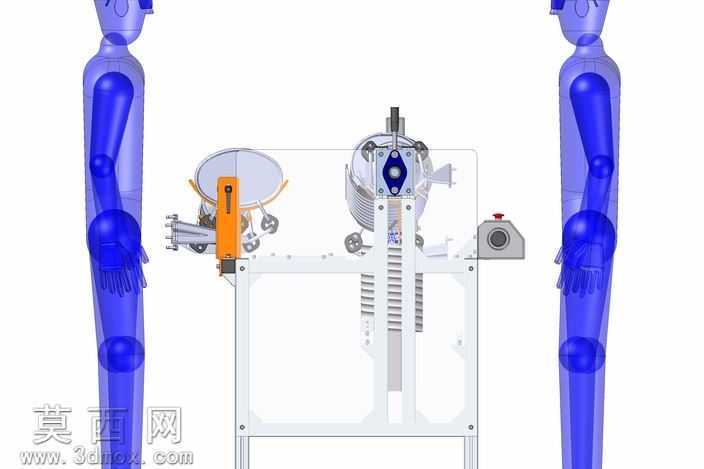

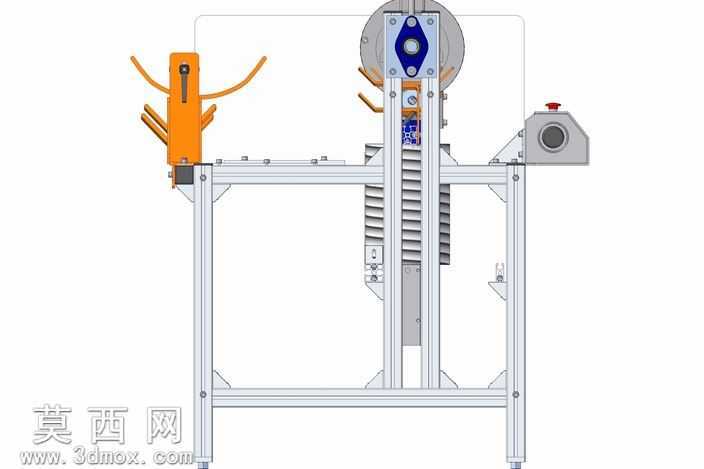

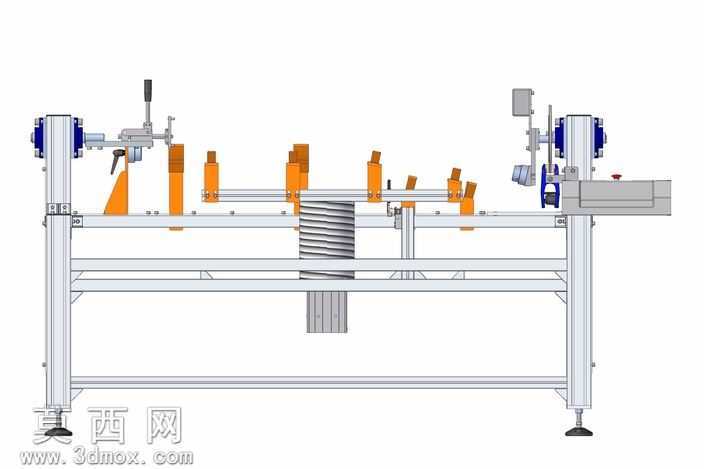

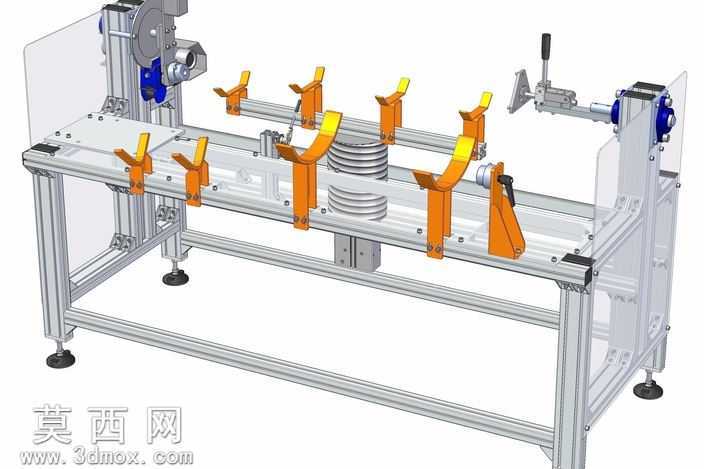

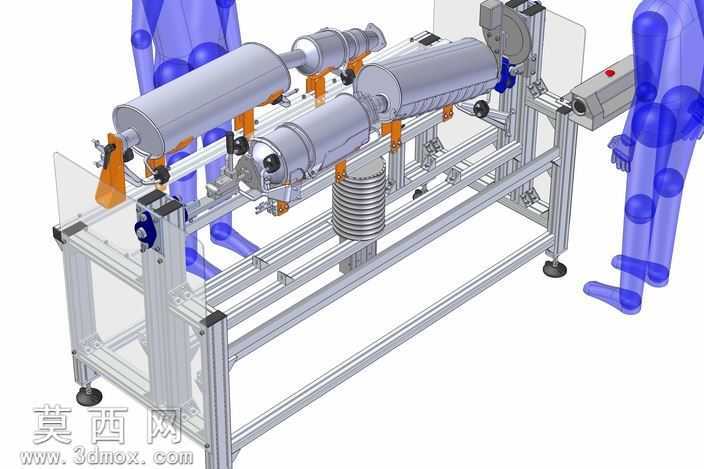

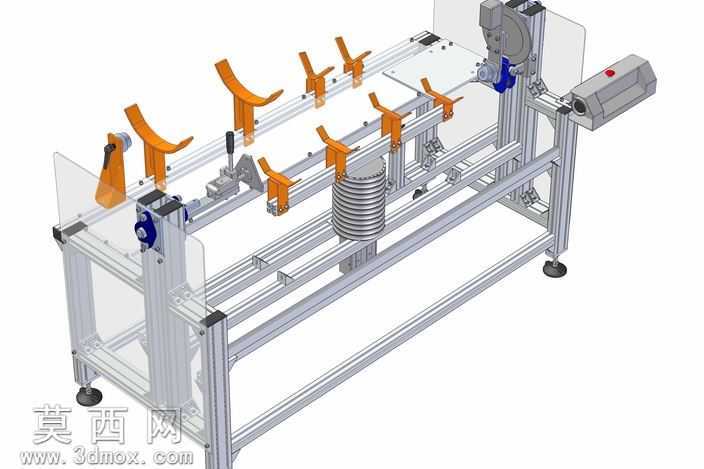

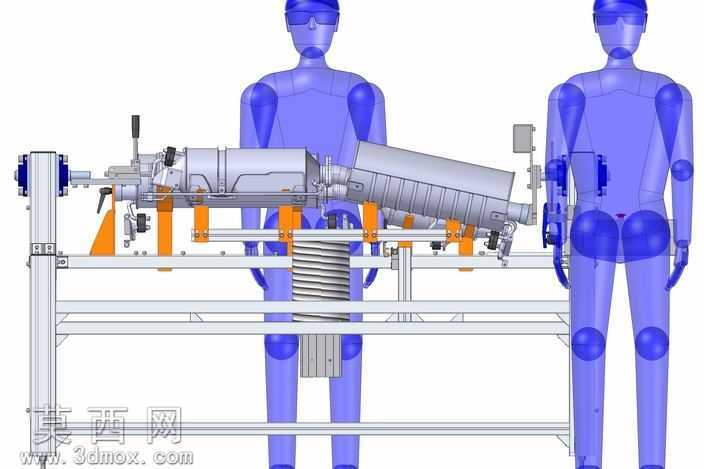

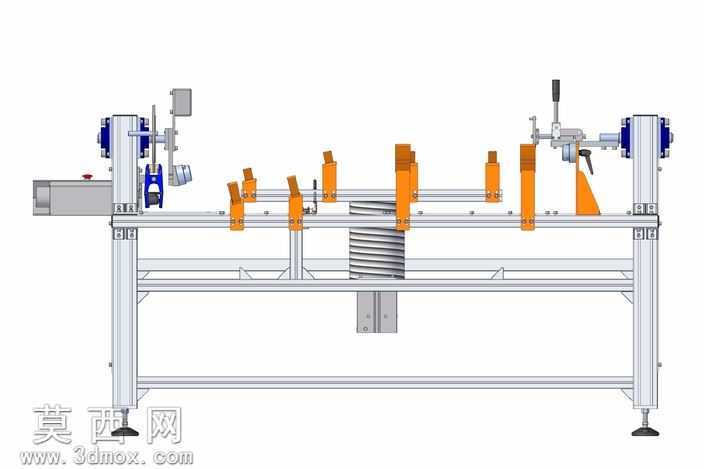

该三维模型采用工业铝型材作为主体机架搭建，整体框架结构规整，通过标准铝型材连接件完成各段型材的拼接固定，底部配置可调式脚杯支撑，可根据现场地面平整度调节设备整体水平度，保障设备运行过程中的结构稳定性。模型针对多规格筒状工件的装配与卸料工序设计，设置了多组可调式工件定位夹具，夹具采用橙色工程塑料材质的压块与金属支撑座组合结构，可适配不同直径尺寸的筒状工件装夹需求，装夹位置可沿机架上的线性导轨进行横向、纵向的位置调节，满足不同规格工件的装配工位调整需求。设备中部设置有波纹管式缓冲承接结构，用于承接装配完成后卸料滑落的工件，避免工件卸料过程中出现磕碰损伤。模型在设计过程中充分考虑人机工程学要求，在设备两侧预留了充足的操作人员作业空间，通过人体模型参照验证了作业高度与操作范围的合理性，操作人员可在设备两侧完成工件上料、装配对位、卸料操作等全流程工序，无需大幅度俯身或抬臂，有效降低长时间作业的疲劳度。设备侧边配置有控制单元模块，集成了操作按钮与状态指示灯，可实现设备装夹动作的控制与运行状态的实时反馈。建模过程中对所有零部件的装配关系进行了精准还原，铝型材的槽口结构、夹具的调节锁紧结构、脚杯的螺纹调节结构、控制模块的接口结构都做了细致的建模处理，材质区分清晰，金属机架的哑光金属质感、塑料压块的磨砂质感、透明防护板的通透质感、人体模型的半透明质感都通过材质参数调整实现了真实的渲染效果，整体结构无冗余设计，各功能模块布局紧凑合理，既保障了设备的结构强度，又尽可能压缩了设备的整体占地面积，适配车间产线的有限安装空间，可直接用于产线布局规划参考、工装结构方案验证以及装配作业流程的模拟演示。
