中柱旋转式玻璃踏步楼梯结构设计

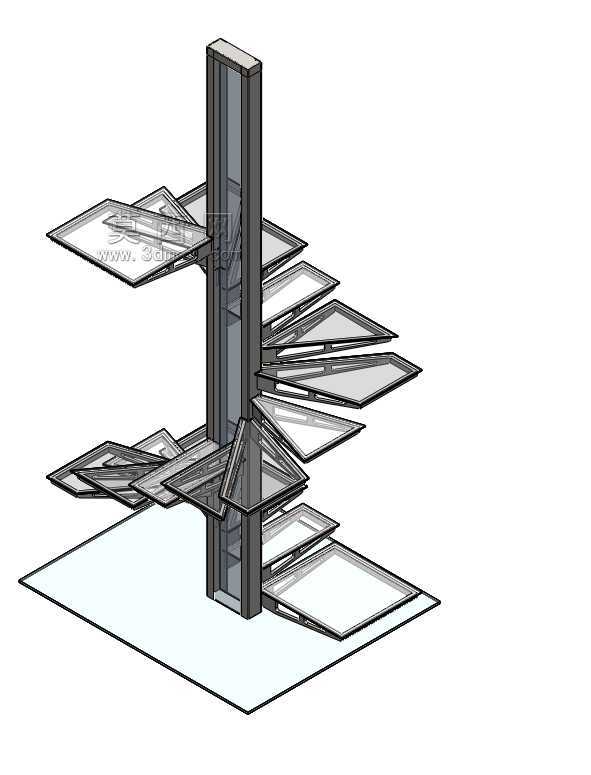

　　这款中柱旋转式楼梯构件，核心采用单根竖向矩形钢构作为主承重中柱，所有踏步构件均以中柱为圆心呈放射状排布，整体占用平面投影为圆形区域，相较于传统双跑直梯，能够节省近六成的平面安装空间，尤其适配loft夹层、小型复式住宅、商业空间边角区域的竖向通行需求，在层高2.8米至3.6米的室内场景中，可通过调整踏步排布角度与单级踏步高度适配不同层高差，无需额外占用大面积墙面做支撑固定。

　　从结构受力逻辑来看，主中柱采用矩形闭口钢型材加工，底部通过预埋锚板与地面结构层刚性连接，顶部可根据安装场景选择与上层楼板底梁铰接或刚性固定，每一级踏步的内侧连接端均通过定制角码与中柱侧壁栓接固定，踏步主体采用钢化玻璃材质，踏步下方设置隐形金属承托框架，承托框架的受力端直接传递至中柱连接节点，避免玻璃材质直接承受剪切力，单级踏步的有效踩踏宽度从靠近中柱端的150mm逐步向外延伸至外沿端的280mm，符合人体工程学踩踏受力区间，踏步旋转上升的步幅角度设置为15度每级，整梯旋转一周可设置24级踏步，适配常规住宅层高的同时，保证上下通行时不会出现碰头、步幅局促的问题。

　　设计阶段优先考虑了安装边界的适配性，整梯的外沿旋转半径控制在1200mm以内，安装时仅需在地面预留直径不小于200mm的中柱固定区域，上层楼板预留对应尺寸的通行洞口即可完成安装，无需对原有建筑结构做大规模拆改。踏步玻璃采用磨边倒角处理，边缘做圆弧过渡避免磕碰，金属承托框架表面做哑光防锈处理，适配现代简约、工业风等多种室内装修风格。在节点设计上，每一级踏步的连接角码都设置了长条形调节孔，安装时可根据现场实际层高、洞口偏差微调踏步的水平角度与高度差，降低现场安装的对位难度，中柱的分段连接位置设置了内置定位销，多段中柱拼接时可保证整体同轴度，避免安装后出现踏步旋转轨迹偏移、外沿晃动的问题。

　　从实际使用场景出发，这类旋转楼梯除了满足基础的竖向通行功能外，通透的玻璃踏步不会遮挡光线传播，安装在室内靠窗区域或采光不足的夹层位置时，能够最大程度保留空间的通透感，不会像实体踏步楼梯那样造成空间视觉上的割裂感。结构受力计算阶段，单级踏步的静载荷取值按照民用建筑楼梯规范的2.5kN/㎡设置，金属承托框架的受力变形量控制在1/500以内，正常成年人通行时不会出现明显的踏步形变，中柱整体的长细比经过校核，在额定载荷下的侧向位移量符合建筑结构安全要求，日常使用过程中不会出现明显的晃动感。

　　不同于传统靠墙安装的楼梯，这款中柱旋转梯的所有受力都集中在中心立柱上，安装时不需要依托周边墙体做辅助支撑，可独立设置在空间中央区域，作为空间视觉焦点的同时满足通行需求，踏步外沿可根据使用需求选配金属扶手或玻璃栏板，栏板的固定支座可直接安装在每一级踏步的外沿预留孔位上，无需额外在中柱上焊接固定件，后期维护更换部件时可单独拆卸单级踏步或栏板构件，不需要整梯拆解。
