工业圆筒轴流抽风机结构设计

　　这款轴流式抽风设备的结构设计，核心围绕工业场景下的低压大流量通风需求展开，在各类厂房车间、商用后厨、设备配套排风场景中都有广泛适配空间。日常工况下，这类设备主要承担空间内空气置换、湿热废气排出、作业区域送风降温的职能，部分经过防腐涂层处理的改型，还可适配轻度腐蚀环境下的通风作业，相比高压离心风机，它的风阻适配性更适合直排式通风管路，安装占用空间更小，运维拆装难度更低。

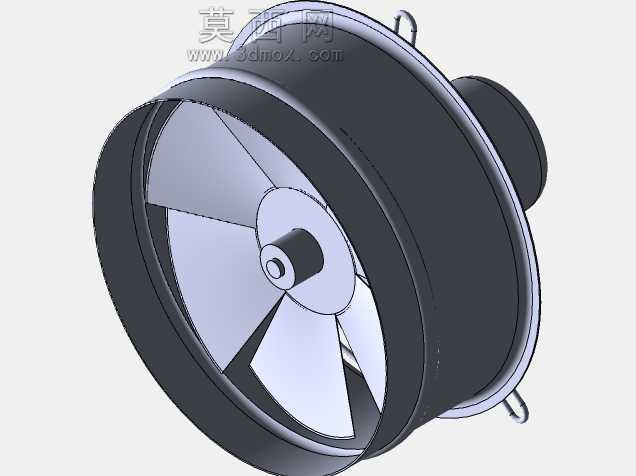

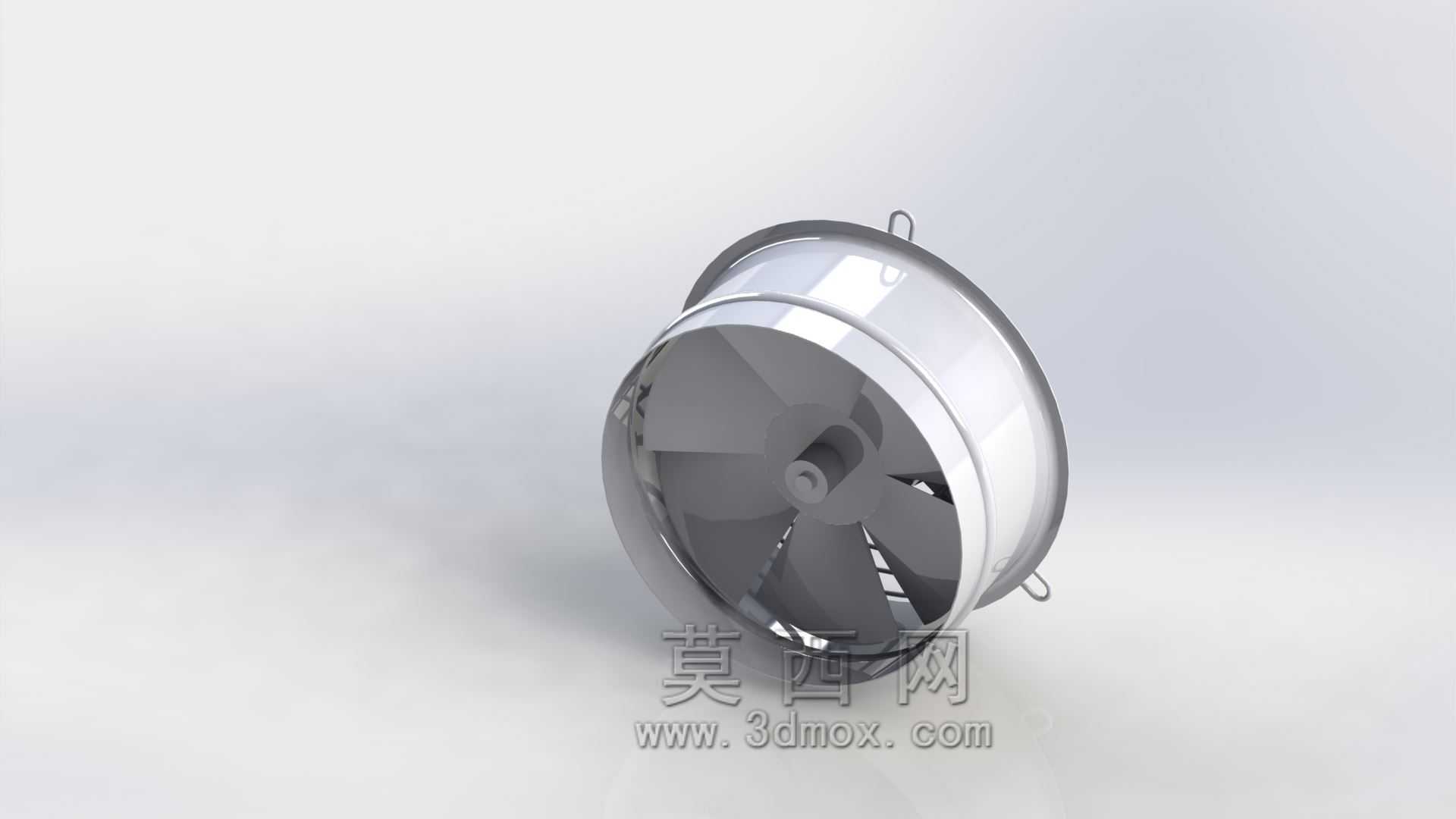

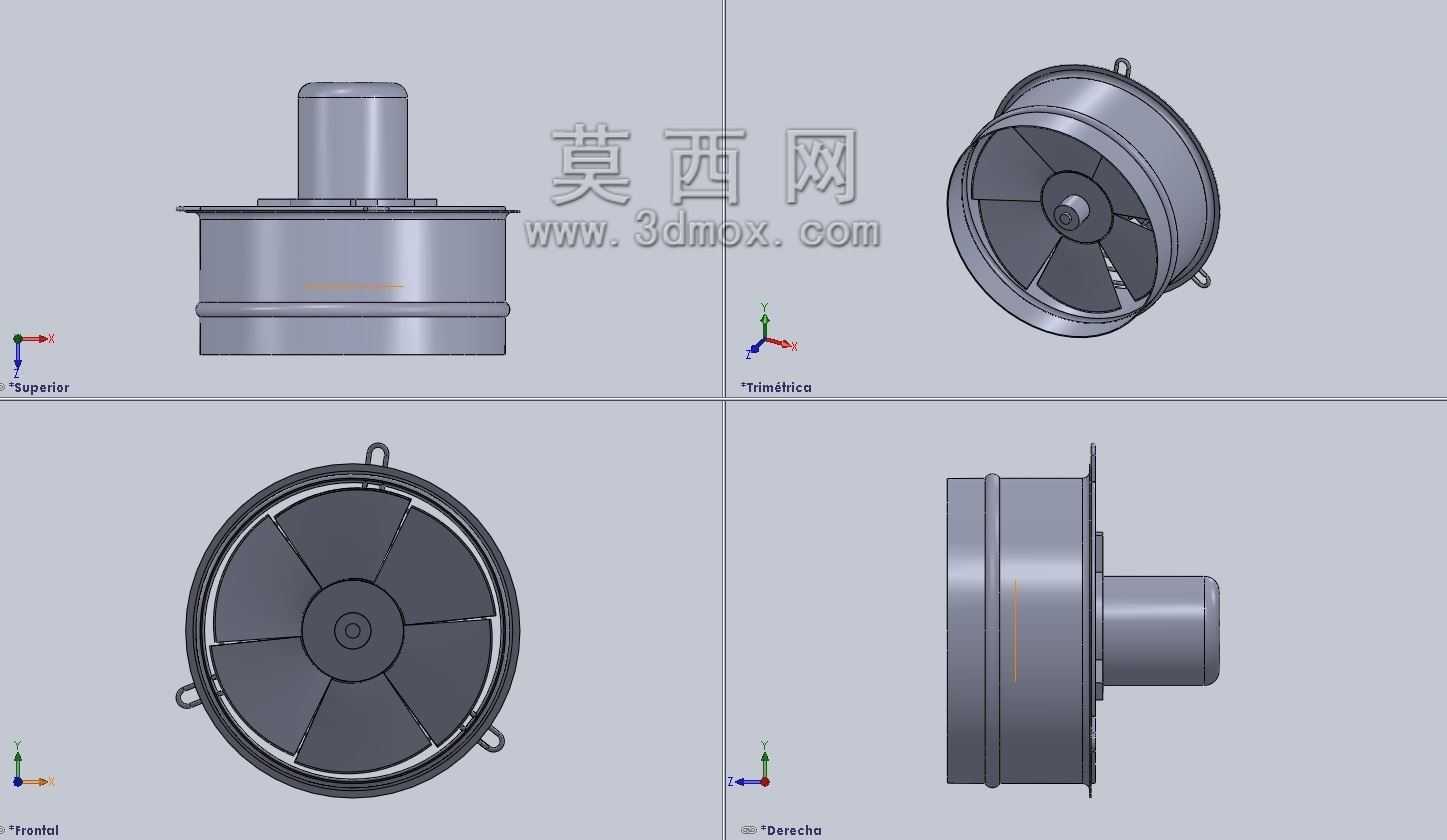

　　从结构设计逻辑来看，整体采用圆筒式直筒风筒作为主体承载结构，风筒两端预留翻边结构，可直接对接同管径的通风管道，也可通过配套的安装吊耳直接壁挂、吊装在墙面或顶面结构上，吊耳位置做了加厚折弯处理，能承受设备长期运行的振动载荷，避免长期使用后安装位出现疲劳开裂。风筒内壁做了圆弧过渡处理，减少气流在筒壁处的涡流损耗，提升整体送风效率，叶轮部分采用多叶片等距安装结构，叶片角度经过气动优化，在额定转速下能实现稳定的轴向送风，气流沿风筒轴向直进直出，没有过多的流向折转，运行风阻更低，同等功率下风量表现优于同尺寸的离心式排风设备。

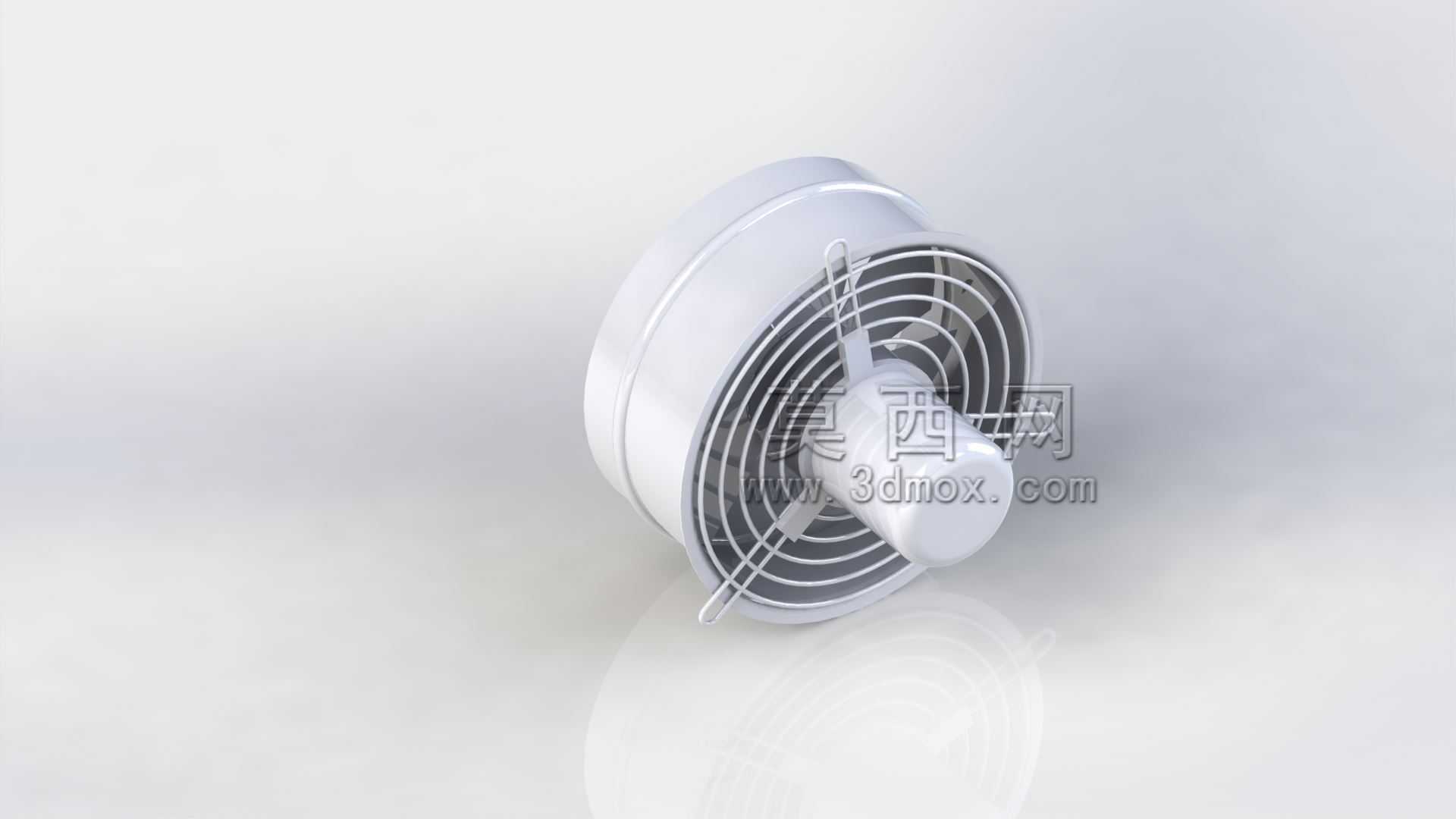

　　叶轮与驱动电机的连接采用直联式结构，省去了皮带传动、齿轮传动的中间损耗，也减少了后续运维中传动件更换的工作量，电机安装位设置在风筒中心的导流支架上，支架采用流线型截面设计，尽可能降低对气流的阻挡作用，同时保证电机运行时的同轴度，避免叶轮转动时出现动平衡偏差，引发设备异常振动与噪音。设备的进风端与出风端都预留了防护网安装位，可根据使用场景选配金属防护网，避免较大体积的杂物被吸入风筒打坏叶片，也能防止作业人员误触转动部件引发安全事故。

　　在安装边界设计上，这款圆筒轴流风机的外径尺寸适配常规工业通风管道的通用管径，安装时不需要额外做变径转接，吊装场景下，吊耳的孔位间距匹配常规吊装角钢的安装孔距，现场施工时不需要额外打孔改制；壁挂安装时，风筒背部的安装支架可直接固定在墙面承重结构上，设备整体重心落在安装支撑面范围内，长期运行不会出现安装位变形偏移。设备的接线盒设置在风筒外侧的防雨型壳体内，户外安装时也能避免雨水侵入引发电路故障，适配半露天的安装场景。

　　从实际使用的功能特性来看，这款设备可根据安装方向的调整，实现抽风与送风两种功能切换：当设备出风口朝向室外、进风口朝向室内时，可将室内的浑浊空气、焊接烟尘、后厨油烟、设备散热产生的热空气直接排出室外，形成室内负压，引导室外新鲜空气补充进室内；当设备进风口朝向室外、出风口朝向室内时，可将室外新鲜空气送入作业区域，实现正压送风降温，在夏季高温车间内，搭配湿帘使用还能实现低成本的岗位降温。叶轮做了动平衡校准，运行时振动幅度控制在较低范围内，不会对安装结构产生明显的振动传导，适合在对噪音、振动有一定要求的商用、民用配套场景使用。

　　设计过程中，风筒的板材厚度经过载荷校核，既保证了整体结构的刚性，避免设备运行时出现筒壁共振产生额外噪音，也控制了整体重量，降低安装时的承重要求。叶片与风筒内壁之间预留了合理的安全间隙，既不会因为间隙过大导致气流回流损失效率，也不会因为间隙过小，在设备长期运行出现轻微轴承磨损位移时，出现叶片刮蹭筒壁的故障。电机的散热结构完全暴露在送风气流中，设备运行时流动的空气可直接带走电机运行产生的热量，不需要额外设置独立的散热风道，简化了整体结构，也提升了电机长期连续运行的可靠性，即使24小时不间断运行，电机温升也能控制在安全范围内。
