多关节仿生机械臂手部结构三维设计

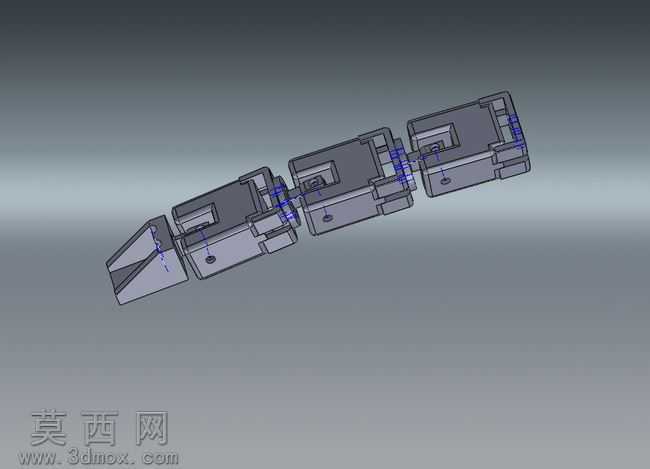

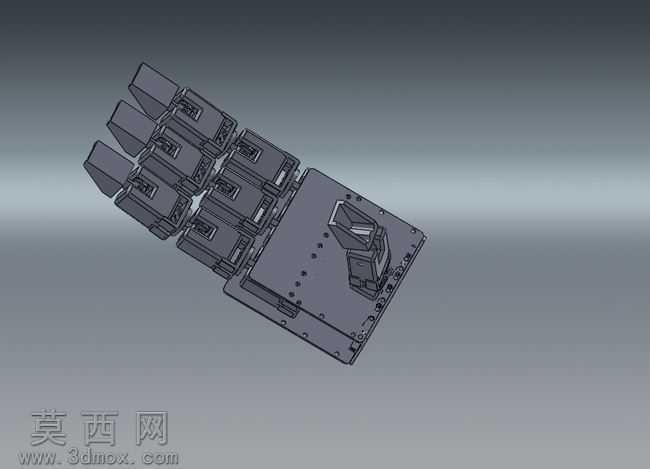

本作品为多关节仿生机械臂手部结构的三维设计成果，建模阶段依托参数化三维设计软件完成全零部件的特征构建，从基座安装板到每一节指段、铰接转轴、限位卡扣都采用自底向上的装配逻辑搭建，确保各部件间的装配约束完全符合实际机械运动的干涉校验要求。建模过程中首先完成基座基体的轮廓绘制，通过拉伸、切除特征构建安装板上的定位孔阵列、走线槽结构，保证基座可与标准机械臂腕部法兰完成适配安装；随后逐段构建手指单元，每根手指的指节都按照仿生运动比例设计尺寸，铰接位置预留标准销轴的装配间隙，指节接触面设计有限位凸台，可限制手指的过度弯折，避免运动过程中出现结构脱开的问题。渲染阶段采用哑光工程塑料材质搭配金属销轴材质，通过环境光遮蔽效果凸显结构的分层装配关系，清晰展示每一处铰接点的连接逻辑与整体排布方式。材质设置上区分了结构承载件与运动铰接件的视觉差异，基座部分采用深灰色硬质金属质感材质，指节部分采用浅灰色高强度工程塑料质感，转轴部分采用亮面金属质感，让整体结构的层级关系一目了然。设计思路围绕类人手的抓取适配性展开，多根手指呈对称排布在基座前端，单根手指具备多段弯折自由度，可适配不同外形尺寸的物件抓取需求，基座上预留的驱动元件安装位可容纳微型驱动组件，为后续的运动功能拓展预留了充足的结构空间。整体结构在设计时充分考量了零部件的加工可行性，所有板件、指节结构都采用规则几何特征构建，无复杂异形曲面，可直接通过常规机加工或3D打印方式完成实体制作，铰接处的标准件选型都采用通用规格，降低实体组装的配件采购成本。结构设计中还预留了走线空间，驱动线路可从指节内部的空腔贯通至基座的走线槽，避免运动过程中线路与结构件产生摩擦缠绕，提升整体机构运行的稳定性与可靠性。
