四万升立式储液罐体结构设计

　　在化工原料中转、车间油料暂存、中小型油品仓储站点的日常物料存储环节，常压立式储液罐是应用频次极高的静设备类型，本次呈现的四万升规格立式储液结构，针对中小规模储液场景的落地需求做了全维度的结构适配，完全匹配地面安装的中小型储液点位使用要求。从实际落地的安装边界来看，该罐体采用立式圆柱主体结构，整体占地投影为圆形，支腿外沿形成的安装边界直径控制在合理区间，能够适配常规硬化混凝土地面的承载要求，不需要额外做大规模的设备基础浇筑，仅需在四个支腿对应的点位做预埋垫板或者膨胀螺栓固定即可完成安装，对于厂区内零散储液点位、加油站附属暂存罐区、小型化工原料周转点的场地适配性极强，不需要对现有场地做过多改造就能完成布设。

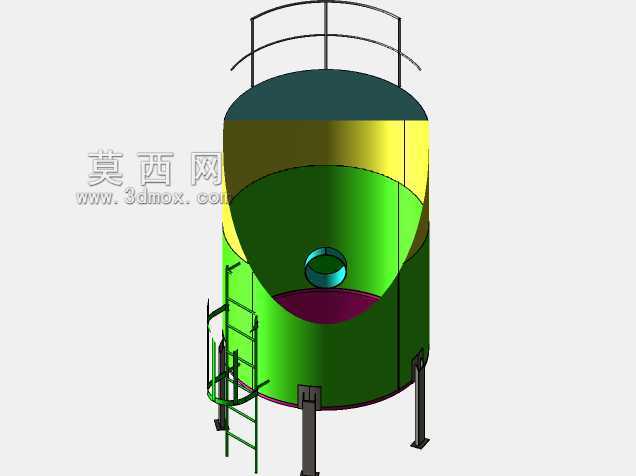

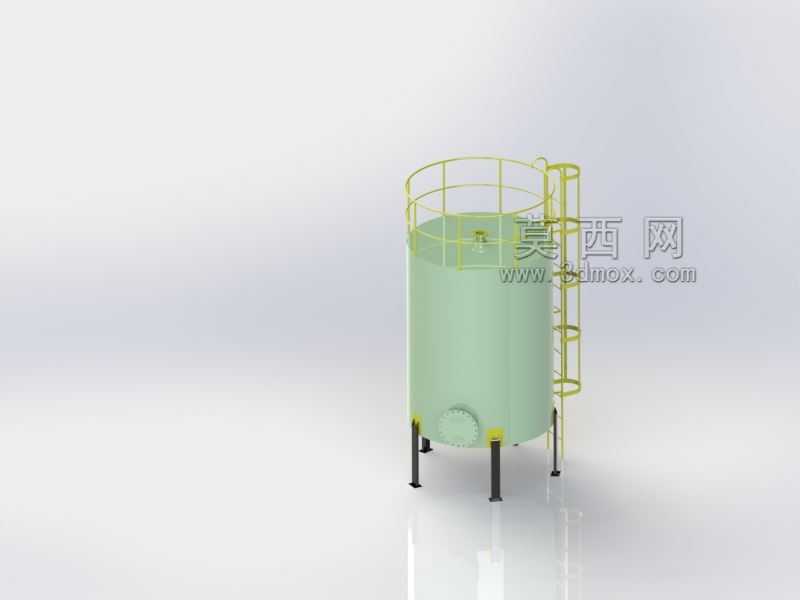

　　结构设计层面，罐体主体采用等直径圆柱壳结构，顶部做微弧拱顶处理，相比平顶结构能够更好地承接顶部落尘、雨水的自然滑落，避免顶部积液造成的壳体腐蚀，拱顶的曲率经过核算，在常压存储工况下不需要额外增设顶部加强筋就能满足结构刚度要求，减少了顶部焊接作业量的同时也降低了焊缝泄漏的风险点。罐体顶部环绕设置了安全护栏与直爬梯结构，护栏采用圆管弯折成型的环形围栏，高度符合常压容器操作平台的安全防护要求，直爬梯沿罐体侧壁垂直布设，梯步采用防滑圆钢焊接，爬梯与罐体侧壁之间预留了足够的脚部操作空间，方便运维人员攀爬至顶部完成液位检测、管口检修、人工检尺等常规操作，爬梯与护栏做了连贯的焊接处理，不存在结构断点，避免人员攀爬过程中出现防护空缺。

　　罐体支撑结构采用四根均布的立式支腿，支腿采用型钢焊接成型，每根支腿与罐体侧壁的连接位置都增设了加强垫板，分散罐体满载时的局部应力，避免支腿连接处的壳体出现局部凹陷或者焊缝撕裂，支腿底部设置了方形安装脚板，脚板上预留了螺栓安装孔，方便与地面基础做刚性固定，同时支腿的高度经过合理设计，让罐体底部离地面留出足够的操作空间，方便人员在罐体底部完成排污口操作、出料管路连接、底部壳体腐蚀检测等日常运维工作，不需要额外挖设地坑就能完成底部管路的布设，大幅降低了现场安装的施工成本。

　　罐体侧壁下部设置了人孔结构，人孔采用标准圆形耐压结构，带快开式压紧结构，方便定期进入罐体内部完成清罐、内壁防腐层检查、内部构件检修等作业，人孔的安装高度刚好适配站立操作的高度区间，人员不需要过度弯腰或者登高就能完成人孔的开闭操作。从功能适配性来看，该罐体针对液态油品、中性化工原料、工业用水等常温常压液态介质的存储做了结构优化，壳体壁厚经过刚度与强度核算，满载状态下的壳体变形量控制在允许范围内，不会因为长期静载出现壳体鼓胀变形的问题。

　　建模过程中，所有结构的连接节点都做了符合实际焊接工艺的处理，比如支腿与罐体的连接焊缝、爬梯与侧壁的连接点、护栏的拼接节点都还原了实际加工的结构形式，没有出现脱离生产实际的理想化结构，不管是用于结构方案评审、安装模拟还是教学演示，都能够准确还原该类储液罐的真实结构特征。在实际选型应用中，该规格储液罐刚好填补了小型桶装存储与大型万立方级储油罐之间的容量空缺，适合单品种物料的中小批量暂存，比如车间设备润滑油的集中存储、生产线清洗液的中转存储、中小型农产品加工企业的原料食用油暂存等场景，都可以直接参考该结构做细节调整后落地使用。

　　另外，罐体顶部预留了多个管口安装位，能够根据实际使用需求选配呼吸阀、液位计接口、进料管口、溢流管口等标准配件，不需要对主体结构做二次切割改造，减少了现场改制的工作量。罐体外部的结构件全部做了圆角过渡处理，没有尖锐的棱角突出，避免现场运维人员巡检过程中出现磕碰伤害，细节处的结构处理完全符合工业设备的安全设计要求。支腿的布设位置避开了底部人孔与出料口的操作空间，人员在底部操作相关阀门时不会被支腿阻挡操作空间，操作动线的设计充分考虑了现场运维的实际需求，没有出现结构干涉影响日常操作的问题。
