出租车特殊事件车载拍照光靴装置结构

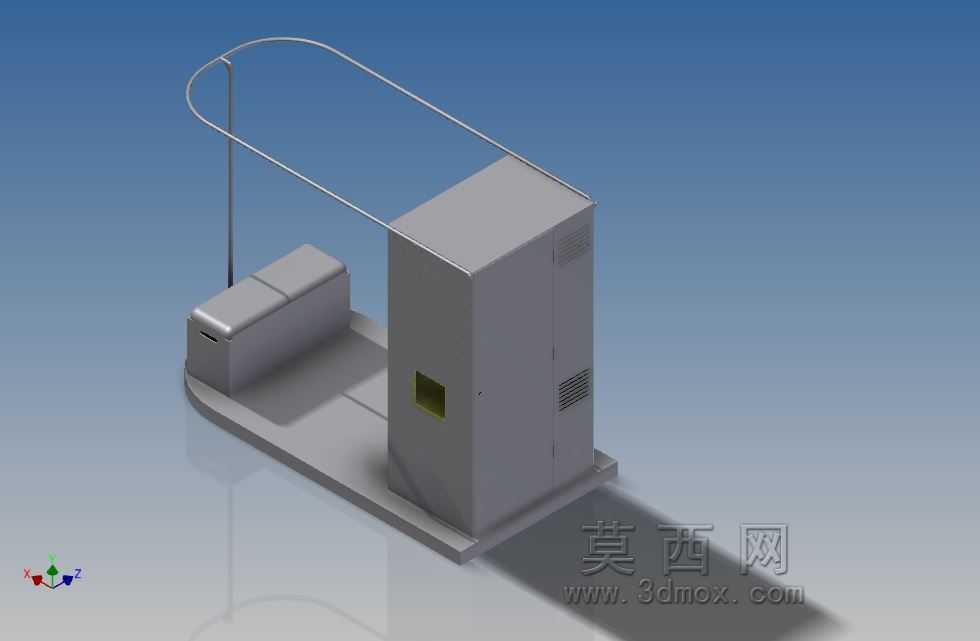

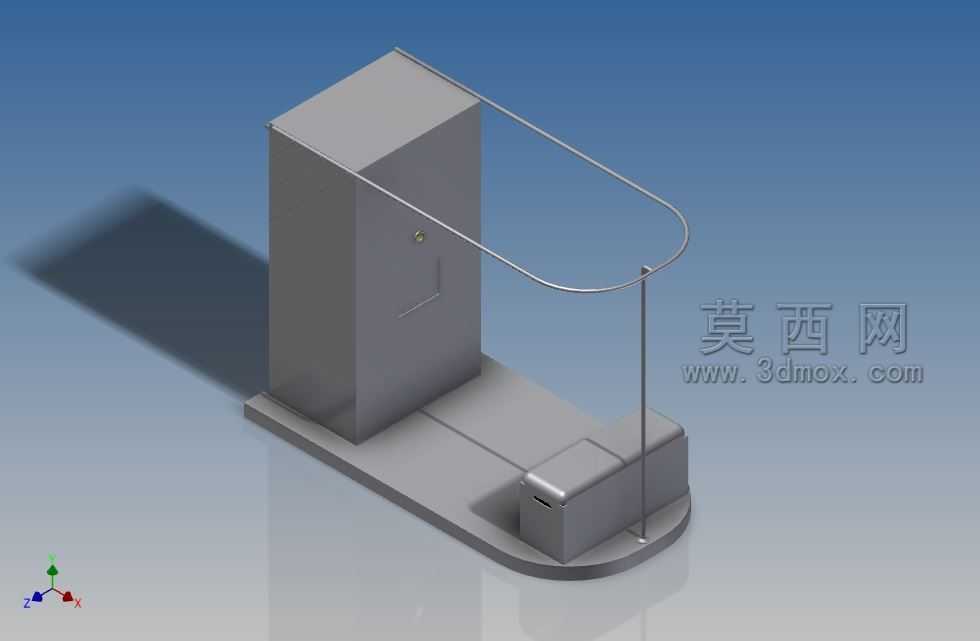

　　这套结构面向巡游出租车、网约出租车的特殊事件取证场景设计，核心解决运营过程中突发状况的影像留存需求，整套装置采用一体化落地式布局，无需对车辆原有内饰结构做大规模破坏性改造，适配多数常规运营轿车的后排与后备箱衔接区域安装空间。从结构组成来看，装置分为立式主机舱与侧置操作平台两个核心功能区，主机舱采用封闭式薄钢板折弯焊接成型，舱体预留通风散热栅格，兼顾内部电控元件的散热需求与防尘防护等级，舱体正面预留小尺寸观察窗，可直观查看内部核心模块的运行状态指示灯，无需频繁拆开机舱盖板做日常巡检。侧置操作平台做了台阶式分层设计，上层平面可放置操作终端、临时存储取证介质，下层内凹空间预留走线槽位，所有外接线路均从平台底部的走线孔接入主机舱，

　　避免线路外露被乘客误碰拉扯造成的接触不良问题。装置顶部设置弧形弯管扶手结构，一方面可作为装置安装后的结构加强筋，提升整套设备的抗侧倾刚度，避免车辆急加减速、过颠簸路段时设备出现移位晃动，另一方面也可作为临时挂点，挂载应急照明、手持取证终端等配套小件，提升空间利用率。底座采用一体化加厚钢板裁切成型，整体重心偏下，安装时可直接通过螺栓固定在车辆地板的预留安装点位上，也可根据不同车型的地板结构调整固定孔位，底座边缘做圆弧倒角处理，避免尖锐棱角磕碰上下车的乘客。设计过程中优先考虑了车载场景的振动耐受需求，所有结构连接位均设置减震胶垫，主机舱内部的元件安装位预留缓冲间隙，抵消车辆行驶过程中持续产生的低频振动对内部精密元件的影响，

　　避免长期使用后出现元件松脱、接线虚接的问题。整套装置的外形尺寸控制充分考虑了出租车内部的空间边界，宽度不超过车辆后排座椅与轮拱之间的剩余间隙，高度不遮挡驾驶员的内后视镜观察视野，纵深方向不侵占后备箱的常规储物空间，安装完成后不会影响乘客的正常上下车与行李放置。功能层面，这套装置可在车辆触发特殊事件判定逻辑后自动启动拍照取证流程，也可由驾驶员通过隐蔽按键手动触发，拍摄的影像数据直接存储在主机舱内的专用存储模块中，侧置平台预留的操作位可支持工作人员快速调取、导出取证数据，操作高度符合人体站立操作的舒适区间，无需大幅度弯腰即可完成所有操作动作。结构设计上充分考虑了车载环境的使用特殊性，所有外露金属件均做了防静电喷塑处理，

　　避免干燥季节乘客触碰产生静电打手的问题，舱体的拼接缝隙做了密封胶条填充，可阻挡车内清洁时的水渍、乘客不慎洒落的饮品渗入舱体内部造成电路短路。弧形顶部弯管采用无缝钢管弯制成型，与主机舱、底座之间采用焊接加螺栓紧固的双重连接方式，即使车辆发生轻微追尾碰撞，装置也不会出现散架倾倒的问题，避免对车内人员造成二次伤害。安装边界方面，整套装置不需要改动车辆的原有电路走向，可直接接驳车辆的低压供电回路，供电线路带独立保险装置，出现电路异常时可自动切断供电，不会影响车辆其他用电设备的正常运行，固定点位全部利用车辆原有内饰的安装孔位，不需要额外在车身地板上打孔，降低安装施工的难度，也不会破坏车辆的原有车身防腐层。日常维护时，仅需打开主机舱的侧盖板即可完成存储模块更换、线路检修等操作，侧盖板采用快拆螺丝固定，不需要专用工具即可完成拆装，大幅降低运维的时间成本。
