杠杆式快速夹钳扭合工装结构设计

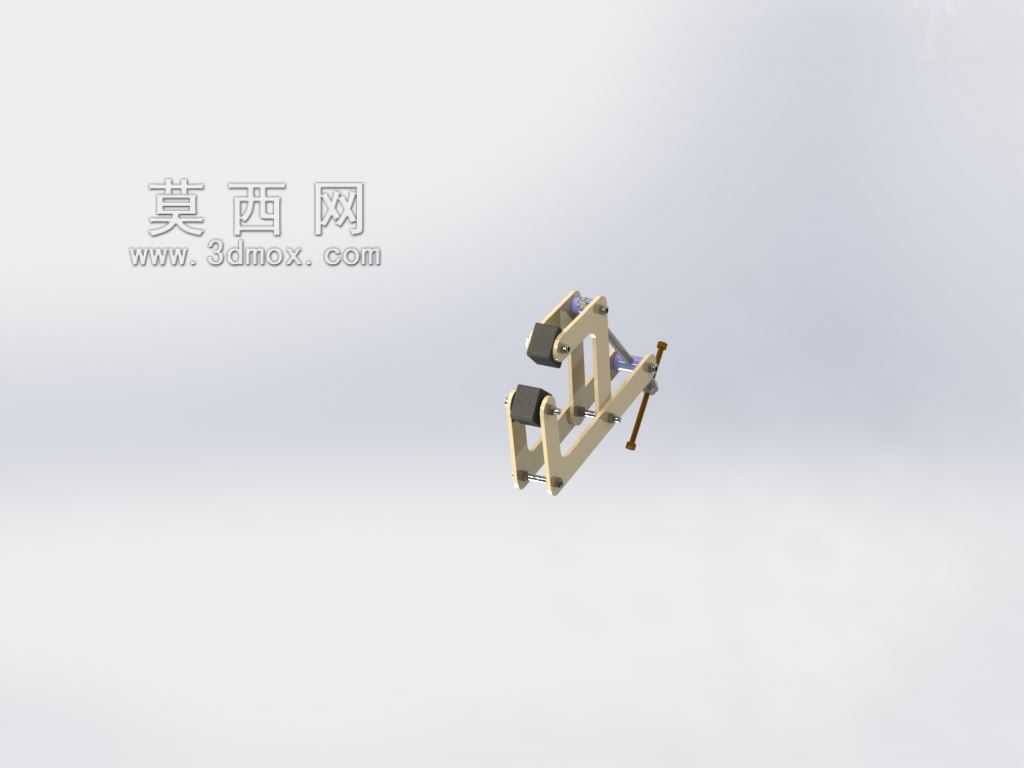

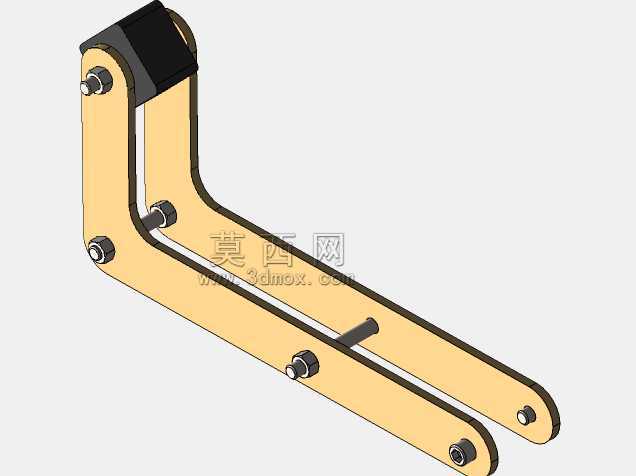

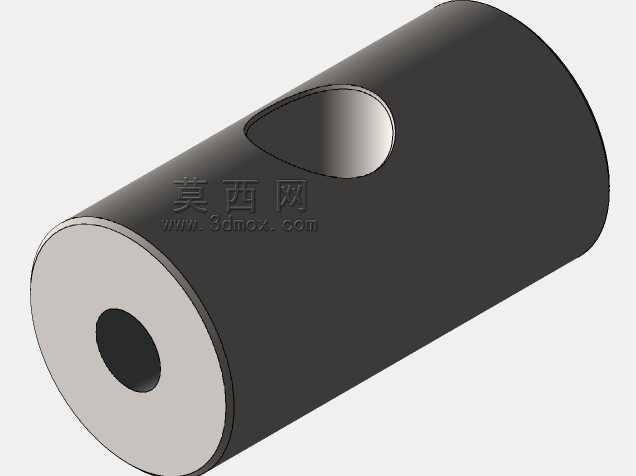

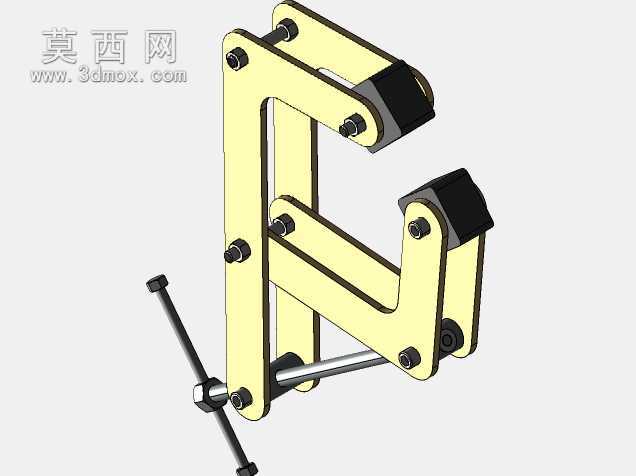

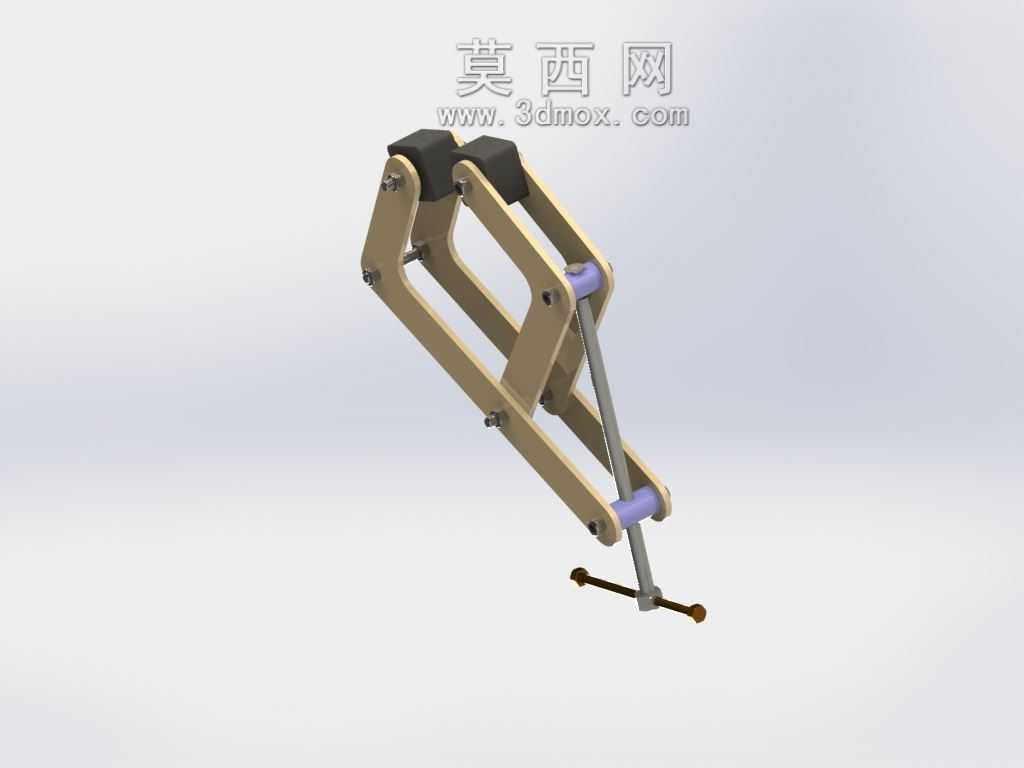

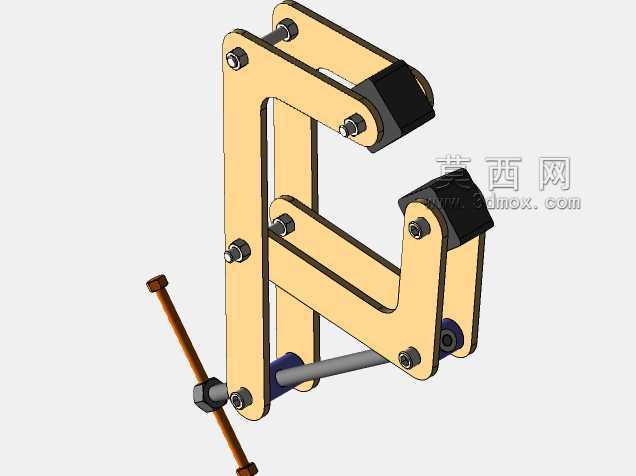

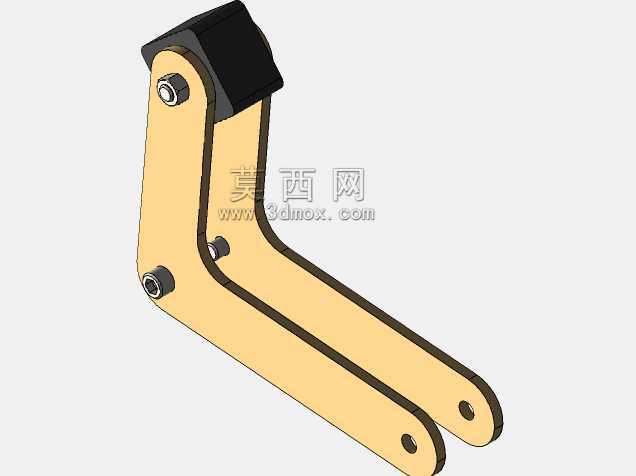

　　这款手动扭合夹钳的结构设计，核心围绕小规格工件的快速扭合夹紧作业展开，在五金小件组装、线材端头扭接、薄型零件定位压合这类工位上，这类纯机械结构的手动夹具不需要外接动力源，操作者单手握持即可完成整套夹紧、扭合、松脱动作，相比传统的螺栓压紧、台钳夹持方案，单工位作业效率能提升60%以上，尤其适合小批量多批次的零散加工场景，在电子配件组装、小五金件加工、饰品加工这类车间的手工工位上适配性极强。从结构布局来看，整套机构采用双平行连杆作为主体支撑框架，连杆之间采用销轴铰接，所有铰接孔的配合公差选取H8/g7间隙配合，既保证连杆摆动过程无卡滞，又不会因为间隙过大导致夹持端出现晃动偏移。夹持端设置两块硬质耐磨垫块，

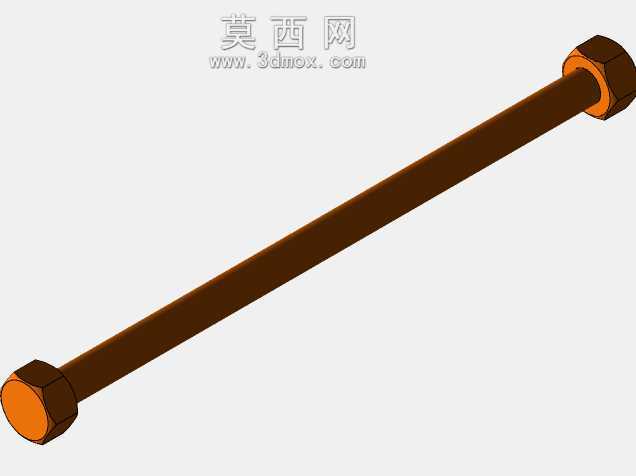

　　垫块与连杆支架之间采用沉头螺钉固定，磨损后可快速更换，不需要整体报废夹钳主体，垫块的夹持面做了细密的网纹滚花处理，扭合作业时能增大与工件表面的摩擦力，避免工件受力打滑出现扭合不到位的问题。整套机构的力传递路径经过反复优化，操作者握持的施力杆通过中部的铰接点与连杆框架连接，当施力杆下压到行程末端时，连杆机构会越过力学死点，此时即使操作者松开施力杆，夹持端也会保持稳定的夹紧力，不会因为工件的反作用力出现松脱，只有主动向上扳起施力杆，机构才会解锁松开工件，这种死点锁紧的结构设计完全不需要额外的锁止零件，结构可靠性高，长期使用也不容易出现锁止失效的问题。施力杆的末端设置了横向的防滑握柄，握柄采用硬质工程塑料材质，表面做了圆弧过渡处理，

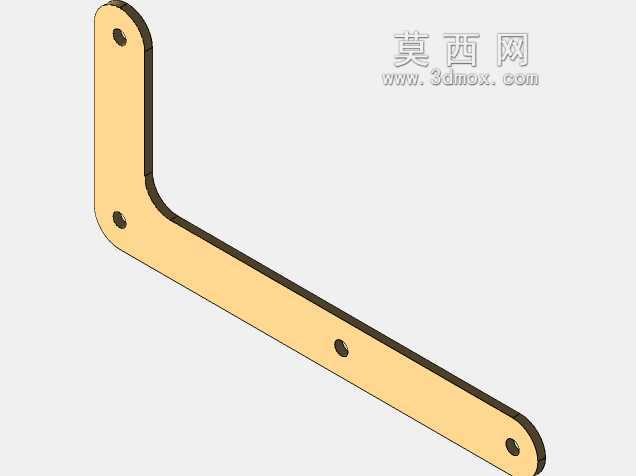

　　长时间握持操作也不会出现硌手的问题，握柄与金属杆之间采用过盈配合装配，不会因为反复施力出现松动脱落。从安装边界来看，整套夹钳的主体框架采用薄钢板冲压成型后铆接固定，整体重量控制在0.8kg以内，不需要固定在工作台面上，操作者可以手持移动作业，也可以通过框架上预留的两个安装孔，用螺栓固定在专用工装台面上适配流水线固定工位使用，固定安装时的安装孔距为65mm，适配市面上多数通用小型工装的安装孔位，不需要额外打孔改造。夹持端的开口行程设计为0-30mm连续可调，通过调整中部铰接点的限位螺钉位置，可以适配不同厚度的工件扭合需求，调整过程不需要拆解机构，只需要用螺丝刀旋转限位螺钉即可快速完成开口度设置。扭合作业时，夹持端夹紧工件后，

　　操作者可以通过扳动夹钳整体带动工件完成扭转动作，连杆框架的刚性经过校核，在承受最大15N·m的扭转力矩时，框架的形变量不超过0.2mm，完全能满足小规格工件的扭合精度要求，不会因为框架变形导致扭合角度出现偏差。所有铰接位置都预留了润滑脂注油间隙，日常维护时只需要在销轴位置滴入少量润滑油，就能保证机构长期摆动顺畅，不会出现锈蚀卡滞的问题，整套机构没有易损的弹性零件，不需要定期更换弹簧之类的配件，维护成本极低。在实际作业场景中，这类夹钳常被用于细金属线材的端头扭接、小型接线端子的压合扭紧、薄金属片的折边扭合等工序，相比气动夹具需要连接气管、电动夹具需要充电或者接电的限制，这种纯手动机械夹钳不受场地动力条件限制，在没有气源、电源的外场维修、临时作业场景下也能正常使用，而且不会出现气动夹具的漏气故障、电动夹具的电池亏电问题，作业稳定性更强。设计过程中特意将所有的棱角位置都做了R2的圆角处理，避免操作过程中锋利的边角划伤操作者的手部，所有销轴的两端都做了压铆处理，不会出现销轴窜动脱落的问题，操作安全性有足够保障。
